- 38 -

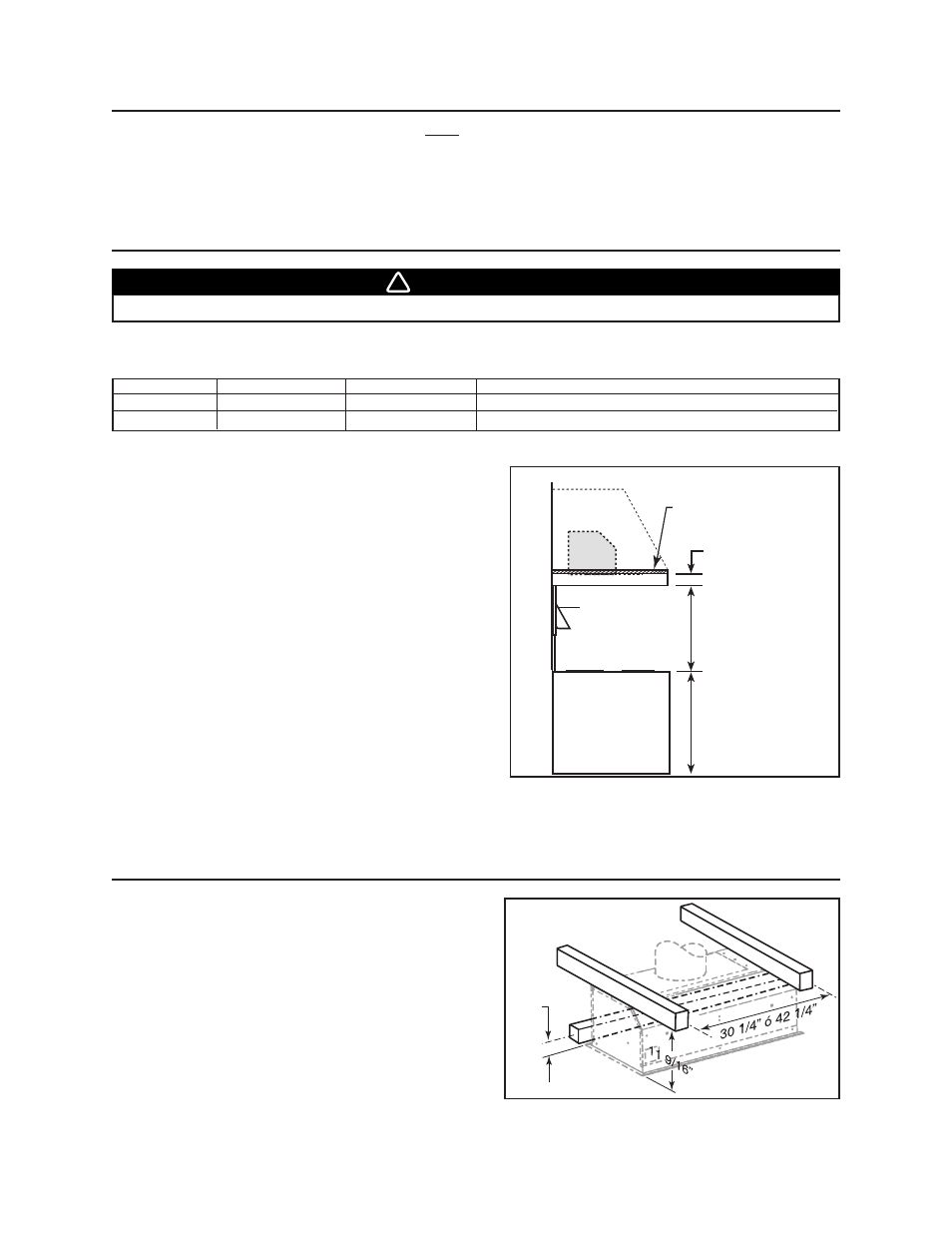

3. INSTALE LA PLACA ANTISALPICADURAS (OPCIONAL)
Se recomienda instalar la placa antisalpicaduras antes de introducir la campana extactora. La campana tapará los
tornillos de montaje superiores de las placas antisalpicaduras. Para instalar la placa de antisalpicaduras, asegúrese de
tener 18’’ entre debajo de la campana y el panel de control de la cocina o encima de la cocina. (Vea las instrucciones
incluidas con la placa antisalpicaduras.)
4. PREPARACIÓN DE LA CAMPANA EXTRACTORA
ADVERTENCIA
Cuando instale una campana extractora, cumpla todos los códigos y normas de instalación aplicables.
0
!
El armazón de la campana extractora debe tener un tamaño adaptado a la forma y al peso total del dispositivo.
Consulte la tabla siguiente para saber el peso total del dispositivo, en función del tipo de ventilador elegido.
Empiece por la base de la campana extractora, ya que su
posición determinará la altura del dispositivo. Aconsejamos
que la base de la campana extractora sea un contrachapado
de 3/4 de pulgada de grosor. Si se va a instalar un revestimiento
protector opcional para la campana extractora, se recomienda
el borde de la campana extractora debe tener un grosor de 3/4 de
pulgada, si se utilizan armarios de una profundidad estándar.
Si no se va a instalar el revestimiento protector opcional para
la campana extractora, el instalador puede decidir el grosor del
borde de la campana extractora.
Lleve el cable de alimentación hasta la ubicación de la instalación.
Saque un trozo de cable eléctrico de 4 pies de largo por debajo
de la campana.
Si va a instalar el control remoto opcional RMIPWC, lleve el
cable de alimentación de debajo de la campana a la ubicación en
la pared del control remoto. Saque un trozo de cable eléctrico
de 6 pulgadas desde la ubicación en la pared del control remoto.
Consulte las instrucciones de instalación del control remoto.
Encimera estándar
de 36 pulgadas
de altura
Placa
antisalpicaduras
(Opcional)
HH0037E
Entre 24’’ y 30’’ por
encima de la
superficie para
cocinar
Grosor de la base de
contrachapado : 3/4’’
4’’ para la instalación
del revestimiento
protector
5. ARMAZÓN INTERNO RECOMENDADO PARA LA CAMPANA EXTRACTORA
Localice los ojos por los tornillos de montaje de la parte superior a
11
9 /
16
” de la base del dispositivo. Los puntos centrales de
dichos salientes deben estar separados 30 1 /
4
” en el caso del
modelo de dispositivo RMIP33 y 42 1 /
4
” en el caso del modelo
de dispositivo RMIP45.
Los ojos por los tornillos de montaje del del saliente posterior
debe estar a 1
1 /
2
” de la base de la campana extractora. Véase
la ilustración de la derecha.
Una vez colocados la base de la campana extractora y el
armazón, concluya el montaje.
HH0040E
1 1/2”
D ISPOSITIVO CON VENT . INT . P5 CON VENT . INT . P8 CON VENT . EN LÍNEA O EXTERIOR ( SÓLO BANDEJA DE CONEXIÓN )
RMIP33 41 LIBRAS 49 LIBRAS 27 LIBRAS
RMIP45 49 LIBRAS 57 LIBRAS 35 LIBRAS
