22
Sp

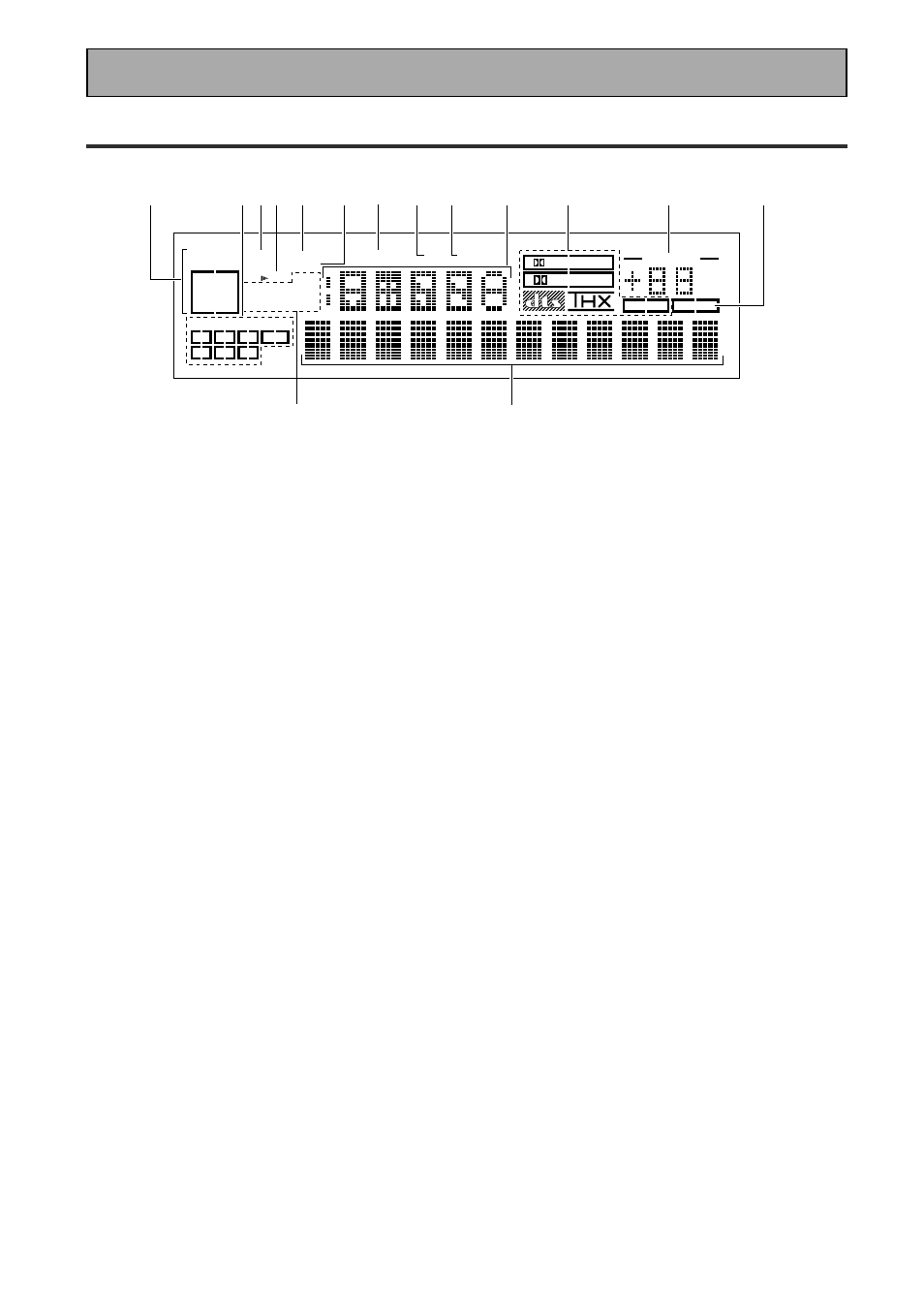

Pantalla de visualización
Toda la información de la pantalla de visualización se describe y/o se hace referencia en estas páginas.
4 Indicadores de altavoces
Se iluminan para indicar el sistema de altavoces
utilizado en ese momento, A y/o B.
5 Indicador LOUDNESS (Consulte p.50)
Se ilumina cuando se activa el modo
LOUDNESS.
6 H.P (auriculares)
Se ilumina cuando se conectan auriculares a la
toma PHONES (se desconectan
automáticamente los sistemas de altavoces A y
B).
7 Indicador MIDNIGHT (Consulte p.50)
Se ilumina cuando se activa el modo
MIDNIGHT LISTENING.
8 Indicador DSP (Consulte p.42-46,48)
Se ilumina cuando se ha seleccionado un modo
DSP o Advanced Theater.
9 Indicador STEREO
Se ilumina cuando se ha seleccionado un modo
estéreo.
10 Indicador de función
Muestra la función en pantalla.
11 Indicadores de modo
2
/dts/MPEG
2 DIGITAL : Cuando se activa el modo 2 /dts/
MPEG en el receptor, este indicador se ilumina
para indicar que se está reproduciendo una señal
Dolby Digital. Sin embargo,
2
PRO LOGIC se
ilumina durante la reproducción de 2 canales de
Dolby Digital.
2
PRO LOGIC : Cuando se activa el modo
2
/
dts/MPEG en el receptor, este indicador se ilumina
durante la reproducción de 2 canales.
dts : Se ilumina cuando entran señales DTS.
THX: Se ilumina cuando se selecciona el modo
HOME THX CINEMA.
MPEG: Se ilumina cuando entran señales MPEG.
1 Indicadores SIGNAL SELECT
Se iluminan para indicar la señal de entrada que
ha seleccionado.
ANALOG : Se ilumina cuando se seleccionan
señales analógicas.
DIGITAL : Se ilumina cuando se seleccionan
señales de audio digitales.
AC-3 RF : Se ilumina cuando se asignan señales
AC-3 RF.
AUTO : Se ilumina cuando el receptor está
configurado para seleccionar automáticamente la
señal de entrada.
2 Indicadores de formato de programa
AC-3 : Se ilumina cuando se reproduce una fuente
con señales Dolby Digital.
DTS: Se ilumina cuando se reproduce una fuente
con señales de audio DTS.
MPEG: Se ilumina al reproducirse una fuente con
señales de audio MPEG.
Para las fuentes con Dolby Digital o DTS, estos
indicadores cambian de acuerdo con los canales
activos de la fuente. Cuando se encienden los
tres: LS (surround izquierdo), S (surround) y RS
(surround derecho) al mismo tiempo, significa
que se está utilizando una fuente con
señalizador Surround EX o DTS-ES.
L – Canal frontal izquierdo.
C – Canal central.
R – Canal frontal derecho.
LS – Canal surround izquierdo.
S – Canal surround (monoaural).
RS – Canal surround derecho.
LFE – Canal de efectos de baja frecuencia.
3 Indicadores de nivel analógico
OVER – Cuando la señal fuente es analógica,
se ilumina cuando la señal tiene tendencia a
distorsionarse.
Pulse INPUT ATT en el mando a distancia para
bajar el nivel de la señal
ATT – Se enciende cuando se utiliza INPUT ATT
para reducir el nivel de la señal de fuente
analógica.
DIGITAL
dB
PRO LOGIC
STEREO DSP MIDNIGHT LOUDNESS ATT SIGNAL
SELECT OVER H.P
ANALOG SP AB
L C R LFE
LS S RS
DIGITAL
AC-3RF
AUTO TAPE 2
VOLUME
AC-3DTS MPEG
EON
RDS RF ATT
MPEG
MONO STEREO
TUNED AMFM
1 3 4 5 6 7 8 9 10 11 12 13
14 15
2
Pantallas de visualización y controles
