Otras conexiones
12
74
Sp
•

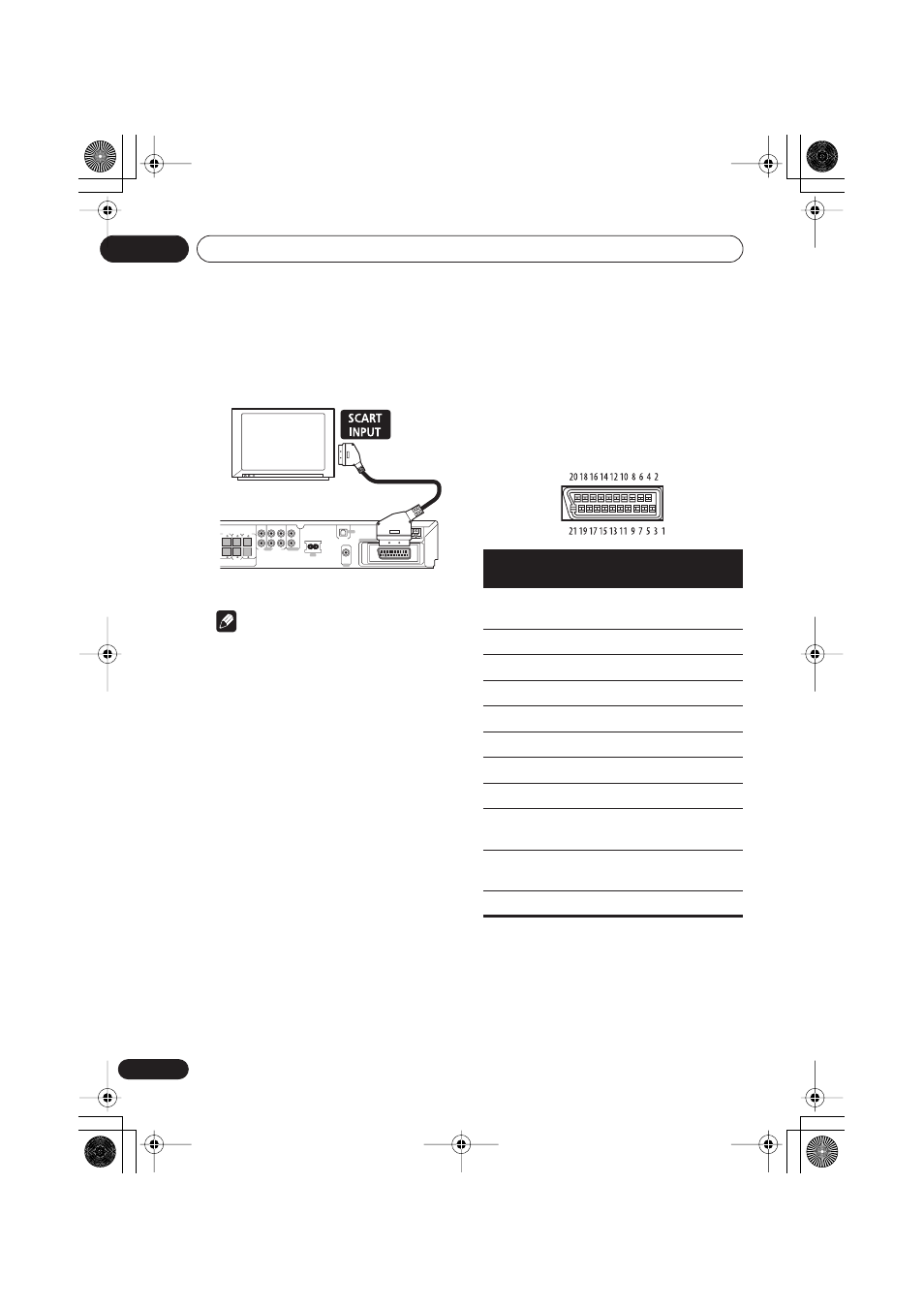

Utilice un cable SCART disponible en el
mercado para conectar el CONECTOR AV a
su televisor.
• Los cables SCART están disponibles con
diversas configuraciones. Asegúrese de
que el cable que adquiera sea el
adecuado para este reproductor y su
televisor/monitor. Encontrará las
asignaciones de cableado más abajo.
Cómo cambiar la entrada de audio
del televisor de SCART a RCA
Puede configurar la entrada de audio del
televisor como RCA o SCART.
1
Pulse TV.
2
Pulse SYSTEM SETUP.
3
Utilice los botones
/
(cursor
izquierdo/derecho) para seleccionar ‘TV
Audio?’.
4
Pulse ENTER.
5
Utilice los botones
/
(cursor arriba/
abajo) para seleccionar SCART o RCA.
6
Pulse ENTER.
Asignación de los pines del conector
SCART
El siguiente diagrama muestra las
asignaciones del conector SCART de 21
pines. Este conector proporciona las señales
de vídeo y de audio para la conexión a un
televisor o monitor en color compatible.
6
6
6
6
6
6
FM
UNBAL 75Ω
AM
LOOP ANTENNA
OPTICAL IN
OUT
OUT
VIDEO
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
LINE 2
AUDIO
AC IN
AUDIO
ANTENNA
AV CONNECTOR
VIDEO
WIRELESS
Televisor
XV-DV515
Nota
Nº de
pin
Asignación
Nº de
pin
Asignación
1
Audio R OUT
12
Ninguna
conexión
2
Audio R IN
13
GND (vídeo)
3
Audio L OUT
14
GND (vídeo)
4
GND (audio)
15
R o C OUT
5
GND (vídeo)
16
BLANK OUT
6
Audio L IN
17
GND (video)
7
B OUT
18
GND (video)
8
Estado
19
Vídeo o Y OUT
9
GND (vídeo)
20
Ninguna
conexión
10
Ninguna
conexión
21
GND (vídeo)
11
G OUT
