22
Sp

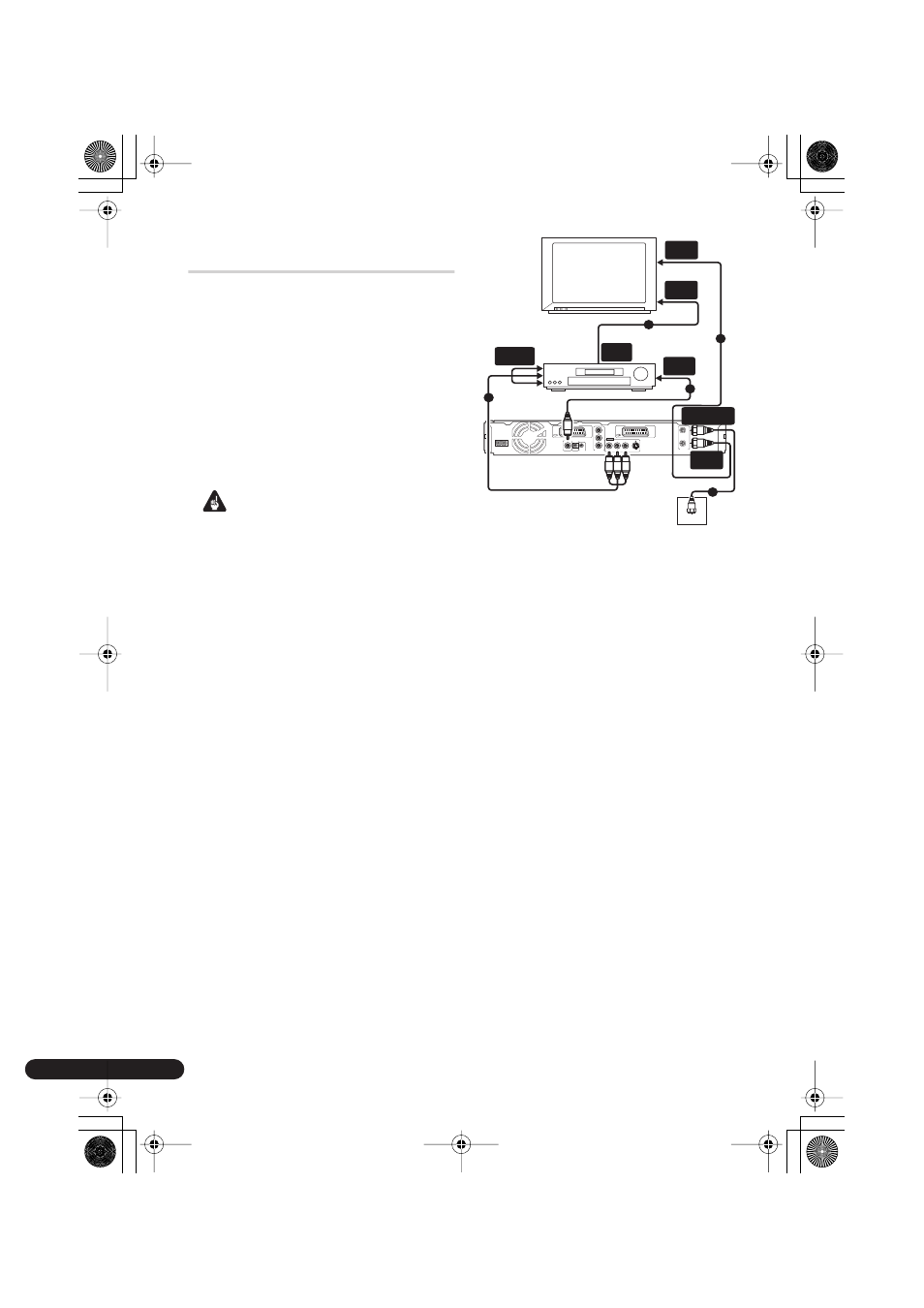

Conexión a un amplificador/
receptor AV
Para disfrutar de un sonido surround
multicanal, debe conectar esta grabadora a un
amplificador/receptor AV usando la salida
coaxial digital.
Además de una conexión digital, también
recomendamos hacer una conexión analógica
estéreo para tener compatibilidad con todos
los discos y fuentes.
Puede que quiera conectar una salida de vídeo
a su amplificador/receptor AV. Use la salida de
vídeo convencional (como se muestra aquí), o
la salida S-vídeo.
Importante
• Puede que salga ruido de sus altavoces si
la grabadora no está preparada para
funcionar correctamente con su
amplificador/receptor AV (vea
Audio Out
en la página 120).
• No conecte esta grabadora a su TV ‘a
través’ de su videograbadora usando
cables A/V. Conéctela siempre
directamente a su TV.
1 Conecte los cables de antena de RF como
se muestra.
Esto le permite ver y grabar canales de TV.
2 Conecte una de las tomas DIGITAL OUT
COAXIAL de esta grabadora a una entrada
digital óptica de su amplificador/receptor AV.
Esto le permite escuchar el sonido surround
multicanal.
3 Conecte las tomas AUDIO OUTPUT y
VIDEO OUTPUT analógicas de esta grabadora
a una entrada de audio y vídeo analógicos de
su amplificador/receptor AV.
4
Conecte la salida de vídeo del
amplificador/receptor AV a la entrada de
vídeo de su televisor.
Televisor
Amp/
receptor AV
Toma de pared de la antena/
cable del televisor
AC IN DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
P B
P R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
ENTRADA
VÍDEO
ENTRADA
DIGITAL
ENTRADA
AUDIO/VÍDEO
SALIDA
VÍDEO
1
3
2
1
4
SALIDA
ANTENA
ENTRADA
ANTENA
ENTRADA ANTENA
(ENTRADA RF)
