14
Sp
Capítulo 2
Conexión

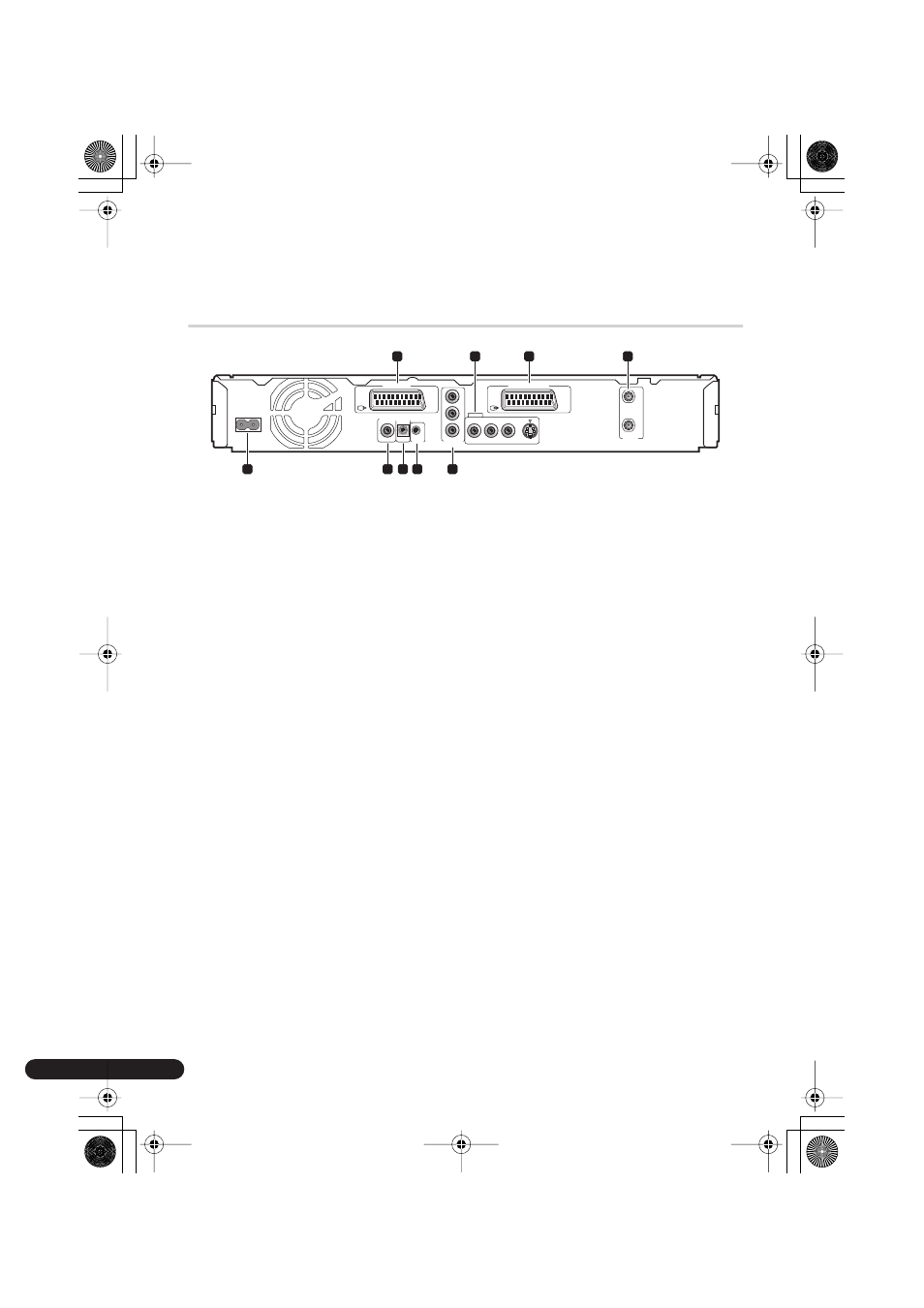

Conexiones en el panel trasero
1 AV1(RGB)-TV Conector AV
Conector AV tipo SCART para salida de audio/
vídeo y para conectar a un TV u otro equipo con
conector SCART. La salida de vídeo se puede
conmutar entre vídeo, S-vídeo y RGB. Vea la
página
AV1 Out en la página 119 para saber
cómo hacer esto.
2 OUTPUT
Salidas de audio analógico estéreo, vídeo y S-
vídeo para conectar a un TV o amplificador/
receptor AV.
3 AV2(INPUT 1/DECODER) Conector AV
Conector AV tipo SCART para entrada/salida
de audio/vídeo y para conectar a una
videograbadora u otro equipo con conector
SCART. La entrada acepta vídeo, S-vídeo y
RGB. Vea
AV2/L1 In en la página 119 para saber
cómo hacer esto.
4 ANTENNA IN (RF IN)/OUT
Conecte la antena de su TV a la toma
ANTENNA IN (RF IN) . La señal pasa a través
de la toma ANTENNA OUT para la conexión a
su TV.
5 AC IN – Entrada de alimentación
6 DIGITAL AUDIO OUT
Toma de audio digital coaxial para conectar a
un amplificador/receptor AV, decodificador
Dolby Digital/DTS/MPEG u otro equipo con
entrada digital.
7 CONTROL IN
Para controlar esta grabadora desde el sensor
de control remoto de otro componente Pioneer
con terminal
CONTROL OUT y con la marca
Pioneer . Conecte CONTROL OUT del otro
componente a CONTROL IN de esta grabadora
usando un cable con mini clavija.
8 G-LINK™
Se utiliza para conectar el cable G-LINK™
suministrado y permitir que GUIDE Plus+™
controle un receptor de satélite externo, etc.
9 COMPONENT VIDEO OUT
Una salida de vídeo de alta calidad para
conectar a un TV o monitor con entrada de
vídeo componente.
AC IN
DIGITAL
OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT
VIDEO OUT
Y
P B
P R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
1 2
5 6 7 8 9
3 4
