Mode réseau de séparation à 3
voies sans amplificateur interne
Important
! Changez la position du commutateur DSP
sur le mode réseau de séparation à 3 voies
(NW).
Pour plus de détails sur la modification des
réglages, reportez-vous au mode d
’emploi ou
à cette page, Changement du mode de fonc-
tionnement du DSP.
! Si vous utilisez ce système, nous vous re-
commandons de mettre l ’amplificateur in-
terne de cet appareil hors service.
Pour plus de détails, reportez-vous au mode
d
’emploi.
! Les fils des haut-parleurs ne sont pas utilisés
lorsque la connexion n ’est pas établie.












1
1
3
2
4
3
8
5 5
3
2
6
7 7
9 9
2
1

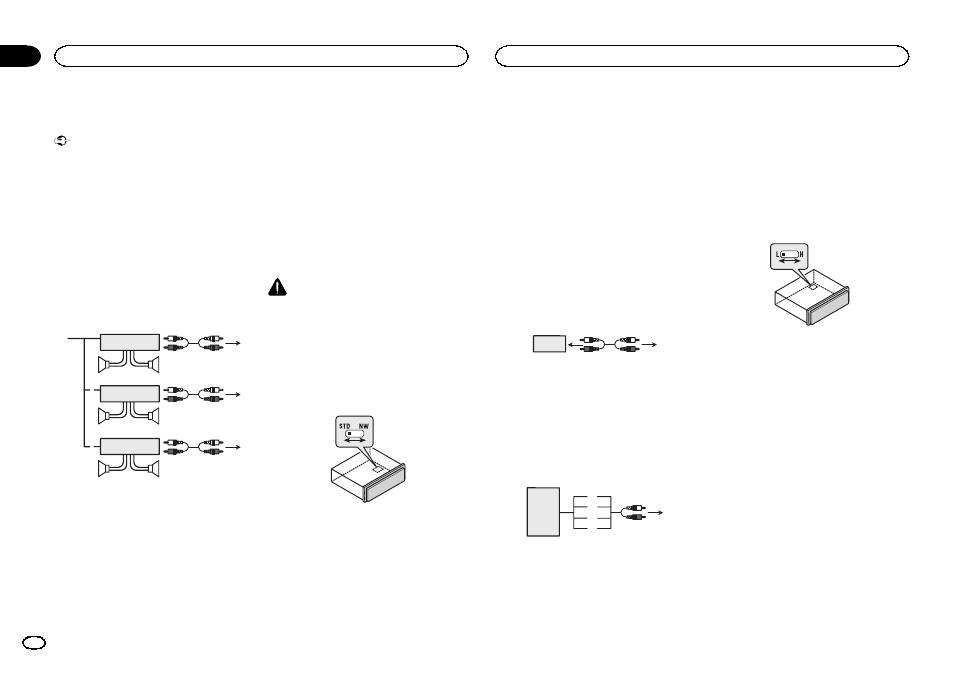

1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec un câble RCA (vendu séparé-
ment)
4 Vers la sortie des aigus
5 Haut-parleur d’aigus
6 Vers la sortie des médiums
7 Haut-parleur de médiums
8 Vers la sortie des graves
9 Haut-parleur de graves
Changement du mode de
fonctionnement du DSP
Cet appareil présente deux modes de fonction-
nement : le mode réseau de séparation à 3 voies
(NW) et le mode standard (STD). Vous pouvez
passer d
’un mode à l’autre comme vous voulez.
Initialement, le DSP est réglé sur le mode stan-
dard (STD).
! Après le changement de mode, réinitialisez
le microprocesseur.
ATTENTION
N ’utilisez pas l’appareil en mode standard
quand un système de haut-parleurs pour le
mode réseau de séparation à 3 voies est
connecté à l
’appareil. Cela pourrait endomma-
ger les haut-parleurs.
1 Utilisez un tournevis plat fin pour chan-
ger la position du commutateur DSP sur le
fond de l
’appareil.
2 Appuyez sur RESET avec la pointe d ’un
stylo ou un autre instrument pointu.
Pour plus de détails, reportez-vous au mode
d
’emploi.
Entrée audio
Si vous connectez l ’appareil à un périphérique
audio via la sortie RCA ou à un périphérique
audio sans sortie RCA, vous pouvez effectuer la
configuration pour que le son du périphérique
audio soit émis par les haut-parleurs connectés
à l
’appareil. Modifiez les réglages au besoin
selon si le périphérique connecté possède une
sortie RCA ou non.
Pour plus de détails sur la modification des ré-
glages, reportez-vous au mode d
’emploi ou à
cette page, Changement entre les modes entrée
RCA.
Lors de la connexion de
l
’appareil à un système stéréo
du véhicule avec la sortie RCA
2 3 4
1
1 Système stéréo de véhicule avec sortie RCA
2 Vers la sortie audio
3 Connectez avec un câble RCA (vendu séparé-
ment)
4 Vers l’entrée audio
Lors de la connexion de
l
’appareil à un système stéréo
du véhicule sans sortie RCA
2
3
4
5
6
7 8
1
1 Système stéréo de véhicule sans sortie RCA
2 Vers la sortie des haut-parleurs
3 Rouge : + droit
4 Noir : * droit
5 Noir : * gauche
6 Blanc : + gauche
7 Câble de conversion haut-parleur - RCA
(fourni)
19 cm
8 Vers l’entrée audio
Changement entre les modes
entrée RCA
% Utilisez un tournevis plat fin pour chan-
ger la position du commutateur de mode en-
trée RCA sur le fond de l
’appareil.
! L (Bas) - Pour l’émission depuis la sortie RCA
d ’un périphérique connecté
! H (Haut) - Pour l’émission depuis la sortie
des haut-parleurs d ’un périphérique
connecté
