COMO AJUSTAR A LÂMINA PARALELA À FENDA DA BANCADA
ADVERTÊNCIA DESCONECTE A MÁQUINA DA FONTE DE
ENERGIA

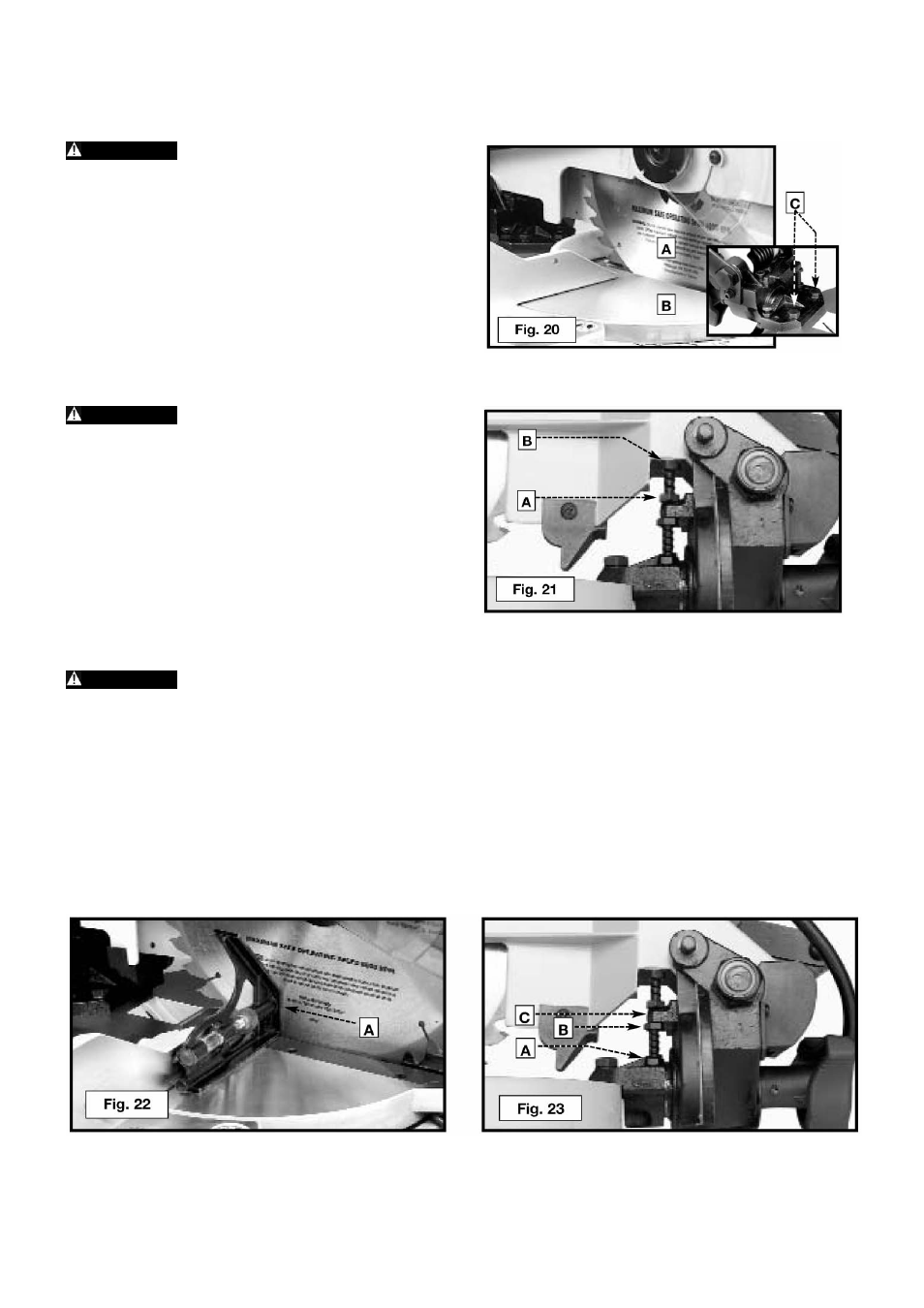

1. Abaixe o braço de corte. A lâmina da serra (A) Fig. 20 deve
estar paralela ao corte esquerdo (B) da abertura da bancada.
2. Se for necessário fazer um ajuste, afrouxe os dois parafusos (C)
Insira e mova o braço de corte até que a lâmina esteja paralela
ao corte esquerdo (B) da abertura da bancada e centralizado na
fenda. Em seguida, aperte então os dois parafusos (C).
COMO AJUSTAR O PERCURSO DESCENDENTE DA LÂMINA DA SERRA
ADVERTÊNCIA DESCONECTE A MÁQUINA DA FONTE DE
ENERGIA
1. O percurso descendente da lâmina de serra deve ser limitado
para impedir que a mesma entre em contato com quaisquer
superfícies de metal da máquina. Este ajuste é feito afrouxando-
se a contraporca (A) Fig. 21, e girando o parafuso de ajuste (B)
para dentro e para fora.
2. Abaixe a lâmina o máximo que puder. Gire a lâmina com a mão
para garantir que os dentes não estejam em contato com
quaisquer superfícies metálicas. Ajuste se necessário.
3. Depois que o percurso descendente da lâmina de serra tiver sido
ajustado, aperte a contraporca (A).
COMO AJUSTAR CHANFROS A 90° E 45°
ADVERTÊNCIA DESCONECTE A MÁQUINA DA FONTE DE ENERGIA
1. Afrouxe a alça de travamento do chanfro e mova o braço de corte totalmente para a direita. Aperte a alça de travamento do chanfro.
2. Coloque um lado do esquadro (A) Fig. 22 sobre a bancada e o outro lado contra a lâmina. Verifique se a lâmina está em um ângulo de
90° em relação à bancada (Fig. 22).
3. Se for necessário um ajuste, afrouxe a contraporca (A) Fig. 23. Gire o parafuso (B) até que a cabeça do parafuso entre em contato
com a fundição (C) quando a lâmina estiver em um ângulo de 90° em relação à bancada. Aperte a contraporca (B).
4. Afrouxe a alça de travamento do chanfro e mova o braço de corte para a posição esquerda do chanfro. Aperte a alça de travamento
do chanfro.
5. Use um esquadro combinado (A) Fig. 24 para ver se a lâmina está em um ângulo de 45° em relação à bancada.
6. Se for necessário fazer um ajuste, afrouxe a contraporca (A) Fig. 25. Gire o parafuso (B) até que o mesmo (B) entre em contato com a
fundição (C) quando a lâmina estiver a 45 graus da bancada. Aperte a contraporca.
7. Verifique se o ponteiro do chanfro (A) Fig. 26 está apontando para a marca de 45° na escala do chanfro. Para ajustar o ponteiro do
chanfro (A), afrouxe o parafuso (B) e ajuste o ponteiro (A). Aperte o parafuso (B) com firmeza.
