Подключение устройств .................. 2
Диаграмма подключения
шнура питания ........................................... 4
Пример подключения системы 1 .............. 6
Пример подключения системы 2 .............. 8
Установка .......................................... 10
Переднее/Заднее крепление по
стандарту DIN .......................................... 10
Удаление или прикрепление ластичного
ободка .............................................................. 10
Переднее крепление по стандарту DIN ......... 11
Заднее крепление по стандарту DIN ............. 11
Закрепление передней панели .............. 11
Установка Устройства
Дистанционного Управления
на Руле ..................................................... 12
Установка устройства на руле ................. 13
ОСТОРОЖНО
Пожалуйста, обратите внимание
на следующее, когда используете
автоматический временной
выравниватель или эквалайзер (Auto
TA&EQ).
Не подключайте динамик высокого
диапазона (твитер или супер твитер)
кроме как к выходной клемме высокого
диапазона.
Чтобы измерить акустические
характеристики кабины автомобиля,
автоматический временной выравниватель
и эквалайзер (Auto TA&EQ) издает громкий
звук из динамиков. Если динамик высокого
диапазона (твитер или супер твитер)
подключен к другой клемме динамика, чем
выходная клемма высокого диапазона,
динамик может быть поврежден измеряемым
звуком, который включает низкие частоты.
Убедитесь, что подключили динамик высокого
диапазона к выходной клемме динамика
высокого диапазона для высоких сигналов.
Меры предосторожности при
подключении твитера или супер
твитера
• Убедитесь, что используете
разделительную цепь, поставленную с
супер твитером.
• Auto TA&EQ может быть неправильно
отрегулирован. Отрегулируйте вручную,
если это необходимо.

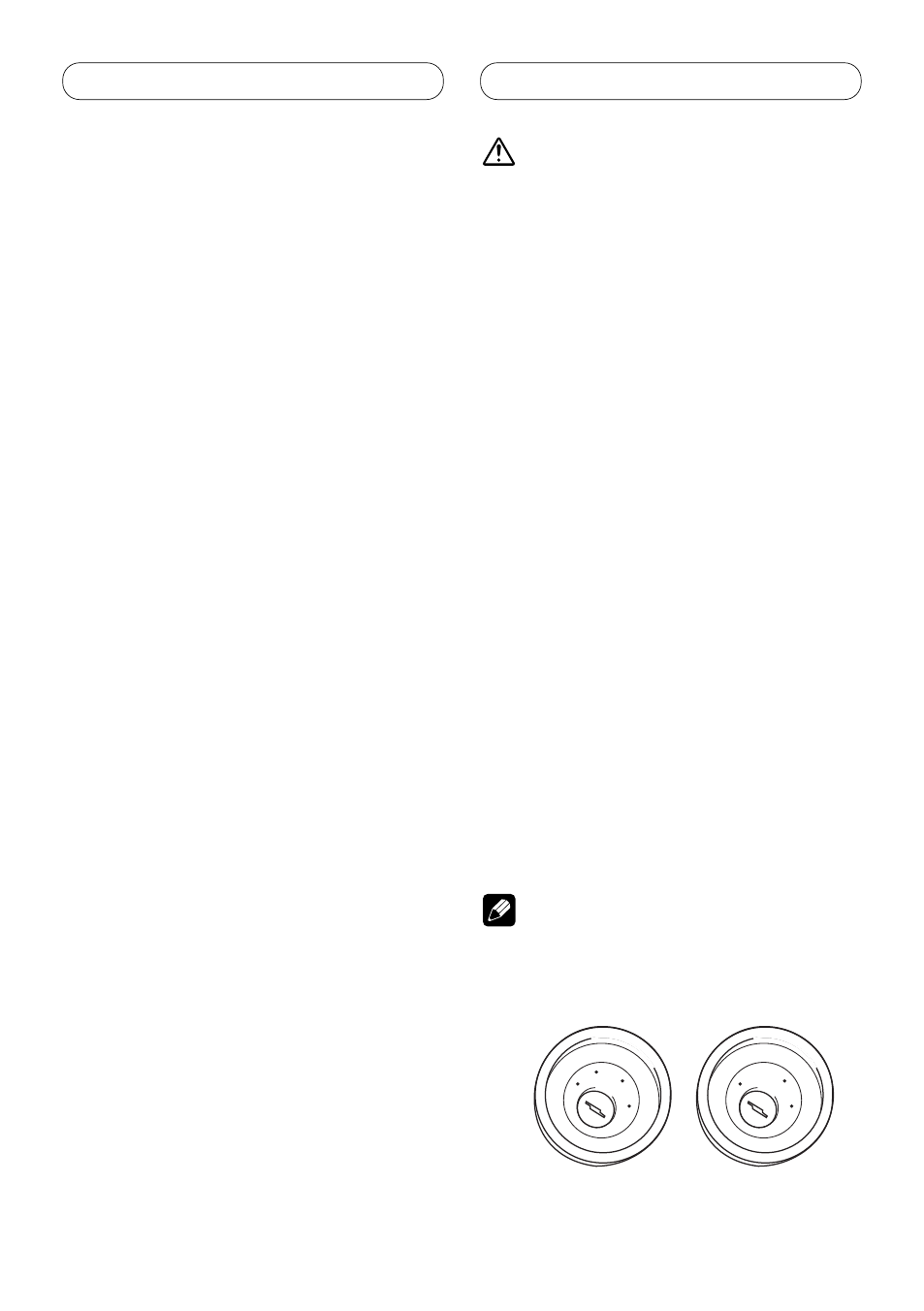

Примечание
• Данное устройство не может устанавливаться
в автомобиль, где не предусмотрено
положение АСС на замке зажигания
(вспомогат.).
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
АСС положение АСС положение нет
• Использование данного устройства в
иных, чем следующие условия, может
Содержание Подключение устройств
