<4>

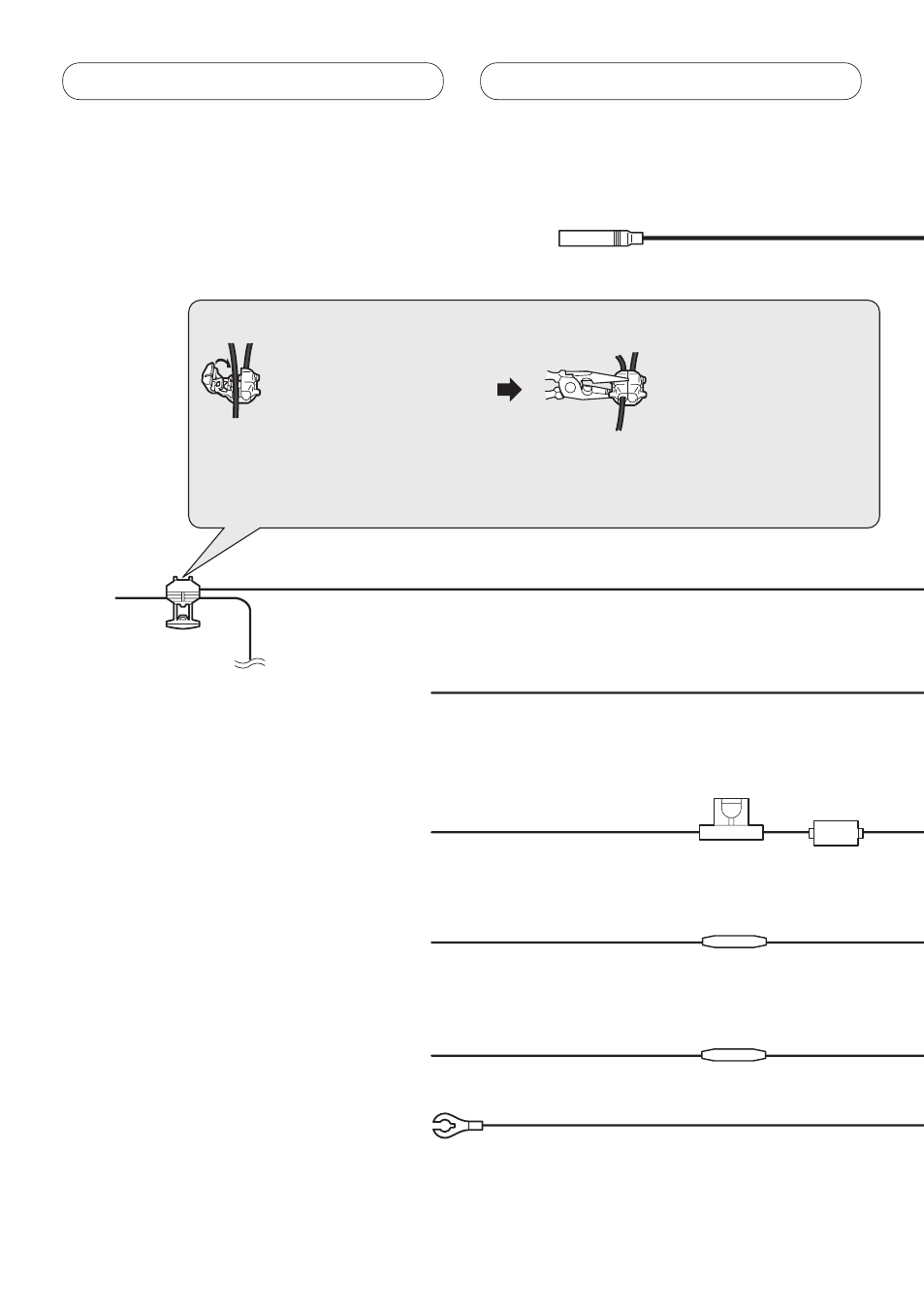

Schéma de connexion du câble d’alimentation
Jaune/Noir (MUTE)
Si vous utilisez un équipement muni d’une fonction de
Sourdine, connectez ce fil au fil de sourdine audio de
l’équipement. Sinon, laissez le fil de sourdine sans
connexion.
Jaune/Noir (DOOR MUTE)
Connectez au fil de détection d’ouverture de la
porte. Habituellement, connectez au fil de
commande du plafonnier.
Prise d’antenne
Sortie Aigus/Fréquences centrales/
Graves/Caisson de grave
20 cm 1,5 m
15 cm
Jaune (Batterie +)
Connectez à une prise d’alimentation
constante 12 V.
Rouge (ACC)
Connectez à une prise commandée par
le commutateur d’allumage (12 V CC).
Orange/blanc (ILL)
Connectez à la prise du commutateur d’éclairage.
Noire (masse au châssis)
Connectez à une section métallique propre et sans peinture.
Fusible (7,5A)
Fusible-résistance
Fusible-résistance
Fusible-résistance
Bleu/Blanc (SYSTEM REMOTE CONTROL)
Connectez à la prise de commande du
système d’un amplificateur de puissance ou
à la prise de contrôle de relais de l’antenne
automatique (max. 300 mA 12 V CC).
Entrée IP-BUS (Bleu)
Cet appareil
Entrée de télécommande câblée
Un adaptateur de télécommande
câblée peut être connecté (vendu
séparément).
Câble USB
Connectez à un appareil USB vendu
séparément
Prise d’entrée USB
Méthode de connexion
2. Fixez solidement le
fil avec ne pince à
bec effilé.
1. Fixez le fil.
Remarque:
• La position du commutateur de frein de stationnement dépend du modèle de
véhicule. Pour les détails, consultez le manuel du propriétaire ou votre
concessionnaire.
Fil de commande du
plafonnier
Connexions des appareils
