Connexions des appareils .................... 2
Schéma de connexion du câble
d’alimentation .................................................. 4
Exemple de système de connexion 1 ............. 6
Exemple de système de connexion 2 ............. 8
Installation ............................................ 10
Montage avant/arrière DIN ........................... 10
Retrait ou fixation de la garniture ......................... 10
Montage avant DIN ................................................ 11
Montage arrière DIN .............................................. 11
Fixation du panneau avant ............................ 11
Installation du boîtier de télécommande
sur le volant .................................................... 12
Installation de l’appareil sur le volant ...........13
AVERTISSEMENT
Veuillez noter les points suivants lors de
l’utilisation de l’ajustement automatique
du retard et de l’égaliseur (Auto TA&EQ).
Ne connectez pas le haut-parleur des aigus
(“tweeter” ou “super tweeter”) à une autre
prise que la prise de sortie des aigus.
Pour mesurer les caractéristiques de la cabine
du véhicule, l’ajustement automatique du retard
et l’égaliseur (Auto TA&EQ) émettent un son fort
par les enceintes. Si le haut-parleur des aigus
(“tweeter” ou “super tweeter”) est connecté à une
prise d’enceinte autre que la prise de sortie des
aigus, le haut-parleur peut être endommagé par
le son de mesure qui comprend aussi des basses
fréquences. Assurez-vous de connecter le haut-
parleur des aigus à la prise de sortie d’enceintes
des aigus.
Précautions lors de la connexion d’un
“tweeter” ou “super tweeter”
• Assurez-vous d’utiliser le diviseur de
fréquences fourni avec le “super tweeter”.
• La fonction Auto TA&EQ peut ne pas être
ajustée correctement. Faites l’ajustement
manuellement si nécessaire.

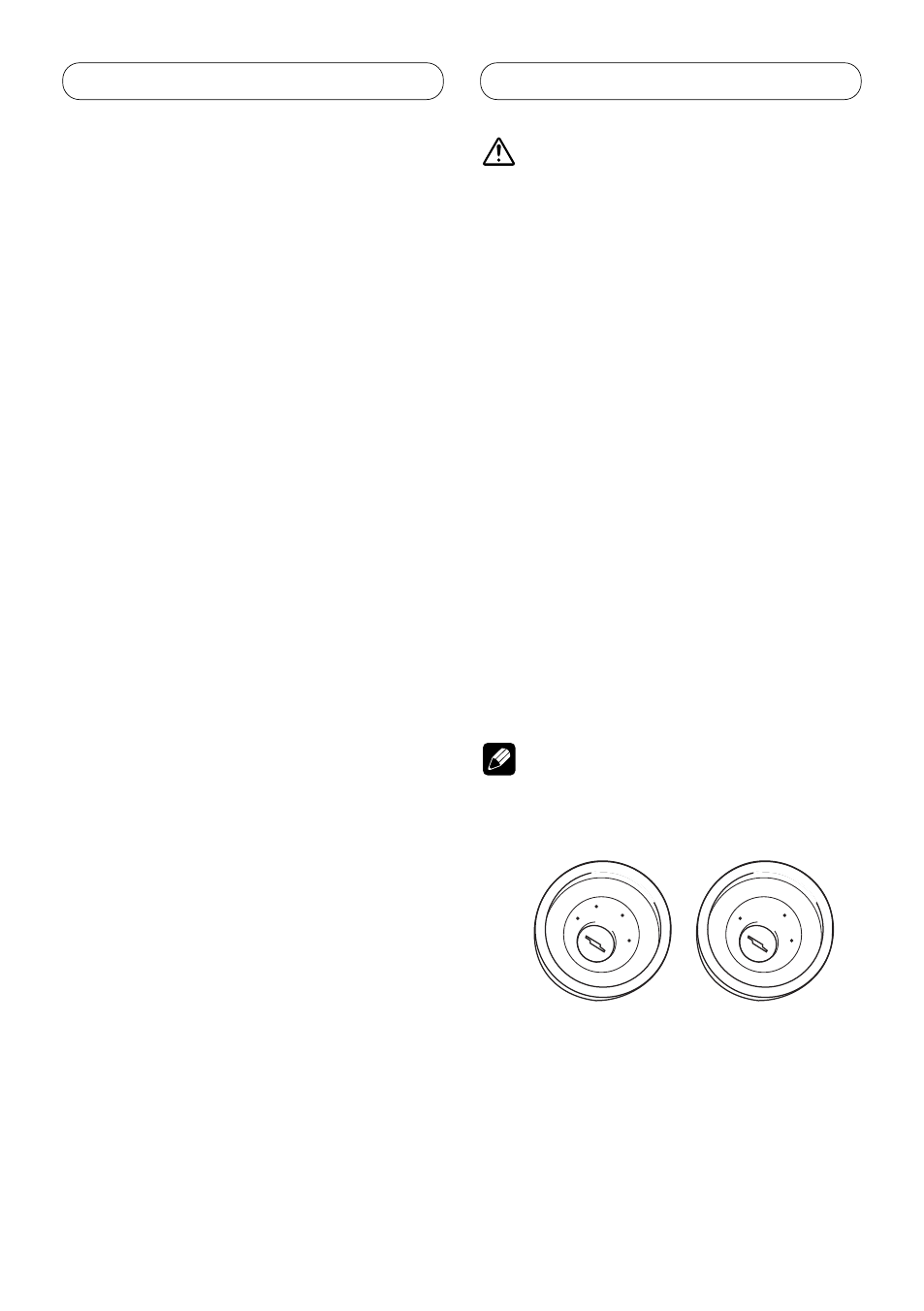

Remarque
• Cette unité ne peut pas être installée dans un
véhicule dont le contacteur d’allumage n’a pas de
position ACC (accessoire).
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Position ACC Pas de position ACC
• Utiliser cet appareil dans d’autres conditions
que les conditions suivantes peut entraîner un
incendie ou un mauvais fonctionnement.
— Véhicule avec une batterie de 12 volts et une
mise à la masse négative.
• Pour éviter tout court-circuit, surchauffe ou
mauvais fonctionnement, assurez-vous de suivre
les instructions ci-dessous.
Table des matières Connexions des appareils
