9
Installazione

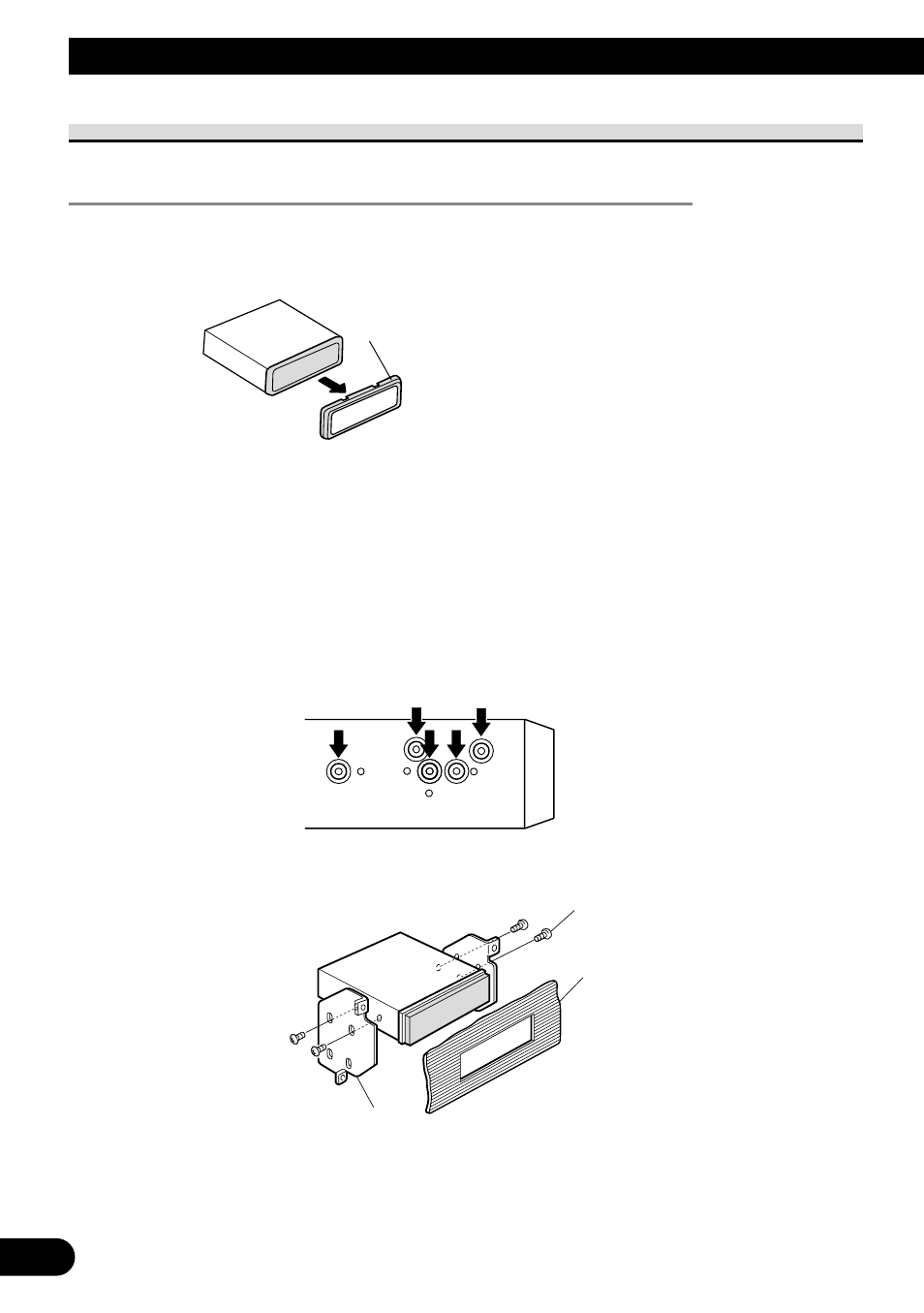

Montaggio DIN posteriore
Installazione per mezzo dei fori per vite situati sui lati dell’unità
1. Rimuovere il telaio. (Fig. 9)
Fig. 9
2. Assicurare l’unità alla staffa di montaggio radio. (Fig. 10) (Fig. 11)
Selezionare una posizione in cui i fori per vite della staffa
ed i fori per vite dell’unità principale risultano allineati
(si accoppiano) e quindi serrare le viti nei 2 punti su
ciascun lato. Dipendentemente dalla forma dei fori per vite
presenti sulla staffa, utilizzare viti a trave (5
× 8 mm)
oppure viti a testa piatta (5
× 9 mm).
Fig. 10
Fig. 11
11
13
12
10
Telaio
Per rimuovere il telaio, innanzi tutto é necessario
sbloccarlo estendendone verso l’esterno la parte
superiore ed inferiore. (Quando si rimonta il
telaio, dirigerne verso il basso il lato provvisto di
scanalatura e quindi procedere con il montaggio.)
• Il telaio può essere estratto con maggior facilità
se si rimuove il pannello anteriore.
Vite
Cruscotto o console
Staffa di montahhio radio
