Eseguire questi collegamenti nel
caso in cui si faccia uso di un
amplificatore opzionale.
Blu/bianco (7*)
Al terminale di controllo del relè
dell’antenna ad alzo automatico (massimo
300 mA, con corrente continua a 12 V).
Blu/bianco (6*)
Cavi di collegamento con
spine a terminale RCA
(venduto separatamente)
Comando a distanza del sistema
Diffusore
posteriore
o subwoofer Diffusore
posteriore
o subwoofer
Diffusore
anteriore Diffusore
anteriore
La posizione dei poli del connettore ISO differisce
in relazione al tipo di veicolo. Se il polo 5 è del
tipo per il comando dell’antenna, collegare 6* e 7*.
Nei veicoli di altri tipi non collegare mai 6* e 7*.
Nota:
Cambiare l’impostazione iniziale di questa unità
(far riferimento al manuale d’istruzioni per l’uso).
L’uscita subwoofer di questa unità è di tipo mono.
Amplificatore
(venduto
separatamente)
Blu/bianco
Al terminale di comando del sistema
dell’amplificatore di potenza (massimo
300 mA, con corrente continua a 12 V).
Amplificatore
(venduto
separatamente)
Sinistra Destra

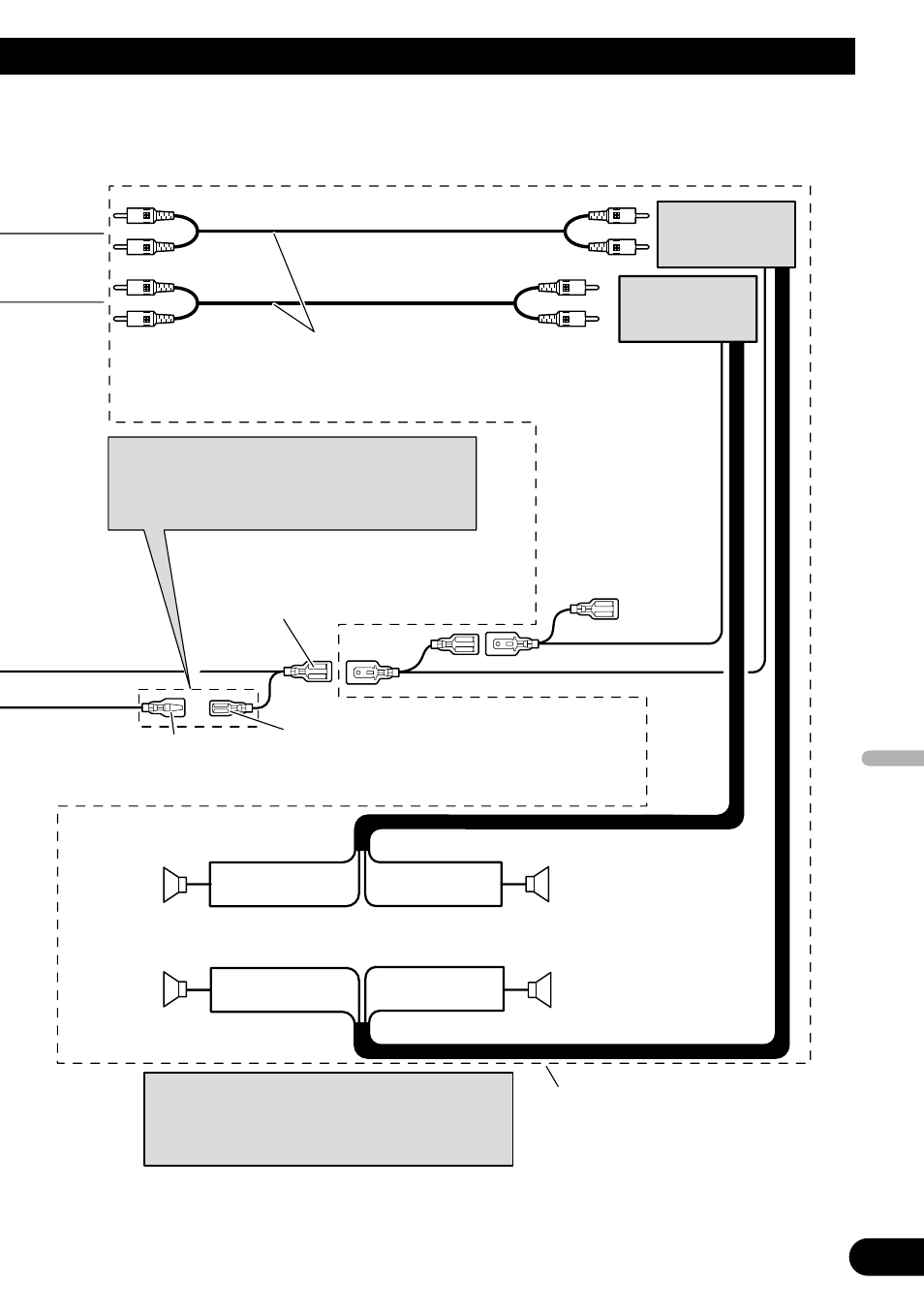

Fig. 3
