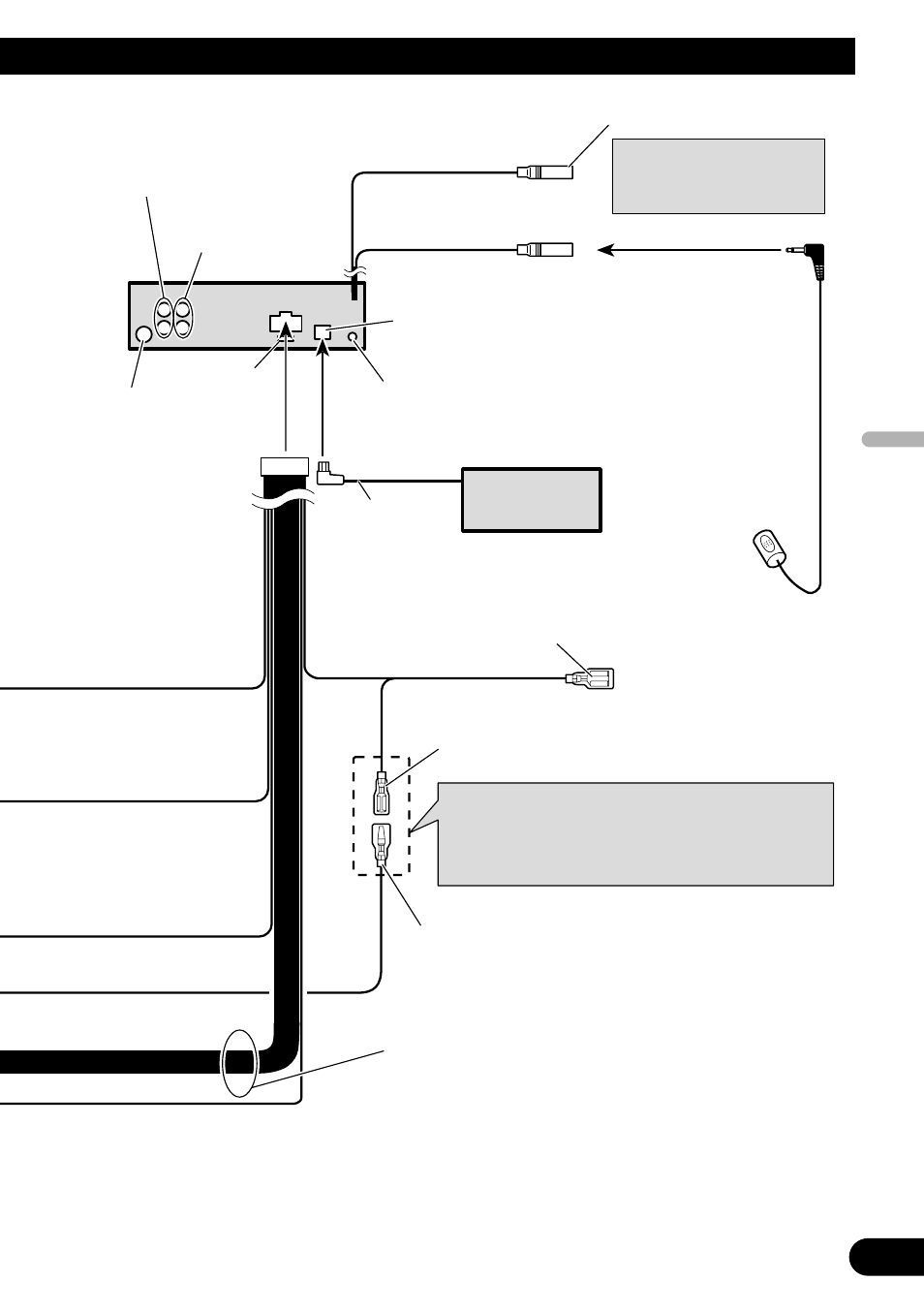

Abb. 2 – Pioneer DEH-P55BT User Manual
Page 29

Deutsch
4
Ausgang für hintere Zusatzlautsprecher
oder Subwoofer-Ausgang
(Siehe Seite 5 und 6.)
Antennenbuchse
Dieses Produkt
Ausgang für vorderen
Lautsprecher (Siehe Seite
5 und 6.)
Lautsprecherzuleitungen
Weiß
: Vorne links +
Weiß/Schwarz
: Vorne links ≠
Grau
: Vorne rechts +
Grau/Schwarz
: Vorne rechts ≠
Grün
: Hinten links + oder Subwoofer +
Grün/Schwarz
: Hinten links ≠ oder Subwoofer ≠
Violett
: Hinten rechts + oder Subwoofer +
Violett/Schwarz : Hinten rechts ≠ oder Subwoofer ≠
Blau/weiß
An Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung).
Blau/weiß (7*)
An Steckverbinder für Autoantennenrelais-Steuerung
(max. 300 mA, 12 V Gleichspannung).
Blau/weiß (6*)
IP-BUS-Kabel
Multi-CD-Player
(getrennt erhältlich)
Die Pin-Position des ISO-Anschlusses hängt vom
Fahrzeugtyp ab. 6* und 7* anschließen, wenn es
sich bei Pin 5 um einen Antennensteuerungstyp
handelt. Bei einem anderen Fahrzeugtyp 6* und
7* niemals anschließen.
Sicherung
(10 A)
Buchse für Drahtfernbedienungsadapter
Lesen Sie bitte in der Gebrauchsanweisung für
die Drahtfernbedienungsadapter (getrennt
erhältlich) nach.
IP-BUS-Eingang
(Blau)
14 cm
Mikrofoneingang
Mikrofon
4 m
18 cm
AUX-Eingangsbuchse (3,5 ø)
Zur Verbindung mit Zus
atzausrüstung verwenden Sie
ein Stereo-Ministeckerkabel.
Abb. 2
