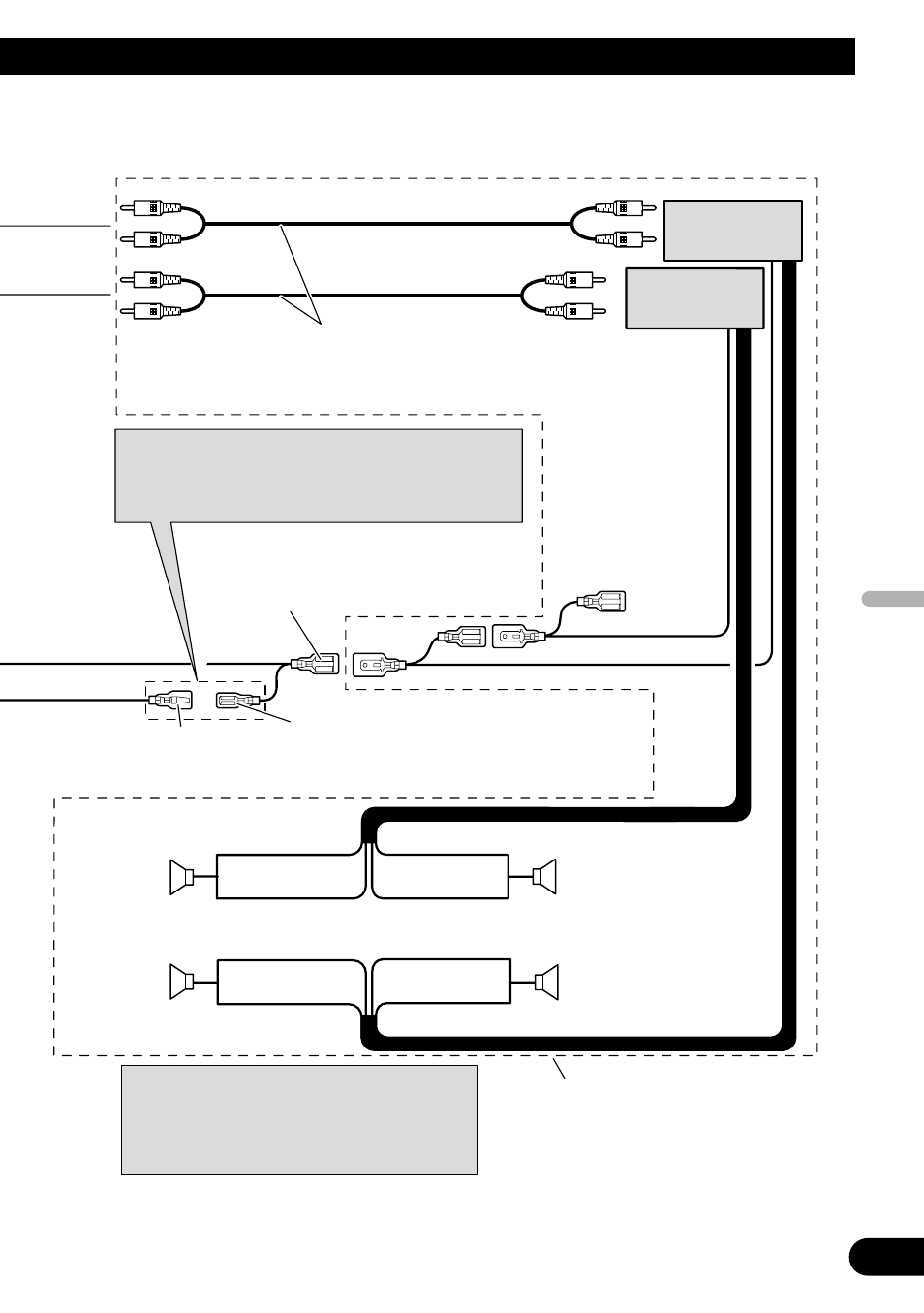

Réalisez ces connexions si vous utilisez
l’amplificateur optionnel.
Bleu/blanc (7*)
Vers la borne de commande du relais d’antenne
motorisée (max. 300 mA, 12 V CC).
Bleu/blanc (6*)
Câbles de liaison munis de
prises RCA (vendu séparément)
Télécommande d’ensemble
Haut-parleur
arrière, ou
haut-parleur
d’extrêmes graves Haut-parleur
arrière, ou
haut-parleur
d’extrêmes graves
Haut-parleur
avant Haut-parleur
avant
La disposition des broches du connecteur ISO diffère en
fonction du type de véhicule. Connectez 6* et 7* quand
la broche 5 est la commande d’antenne. Sinon, ne
connectez jamais les broches 6* et 7*.
Remarque:
Change le réglage initial de cet appareil
(reportez-vous aux mode d’emploi). La sortie
du haut-parleur d’extrêmes graves de cet appareil
est monaurale.
Amplificateur de
puissance (vendu
séparément)
Bleu/blanc
Vers la borne de commande du système
de l’amplificateur de puissance
(max. 300 mA, 12 V CC).
Amplificateur de
puissance (vendu
séparément)
Gauche Droite
Fig. 3
