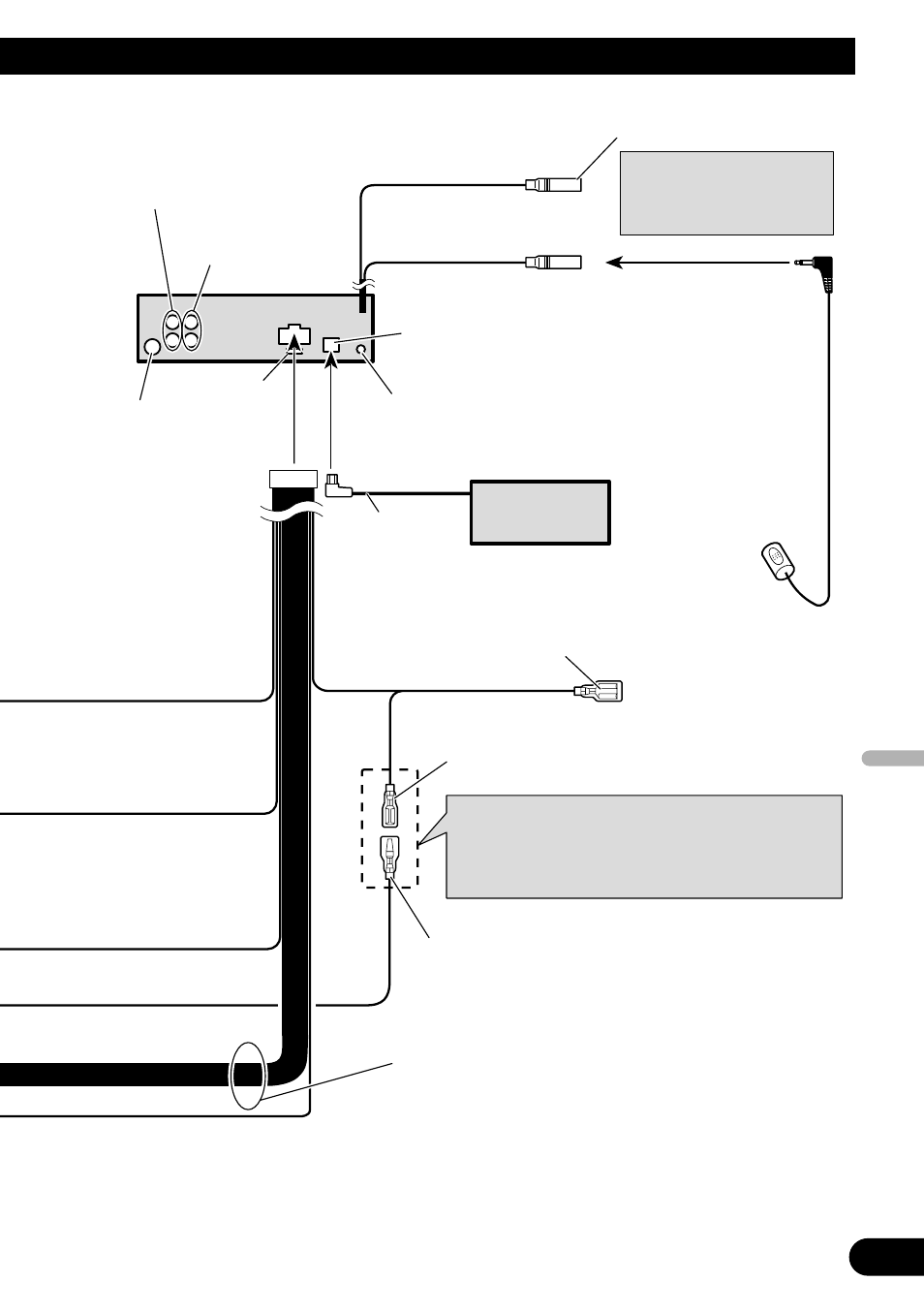

Fig. 2 – Pioneer DEH-P55BT User Manual
Page 53

Italiano
4
Uscita posteriore o uscita
del subwoofer
(Consultare le pagine 5 e 6.)
Terminal per antenna
Questo apparecchio
Uscita anteriore
(Consultare le pagine
5 e 6.)
Cavi diffusore
Bianco
:Anteriore sinistro +
Bianco/nero :Anteriore sinistro ≠
Grigio
:Anteriore destro +
Grigio/nero
:Anteriore destro ≠
Verde
:Posteriore sinistro + o Subwoofer +
Verde/nero
:Posteriore sinistro ≠ o Subwoofer ≠
Violetto
:Posteriore destro + o Subwoofer +
Violetto/nero :Posteriore destro ≠ o Subwoofer ≠
Blu/bianco
Al terminale di comando del sistema
dell’amplificatore di potenza (massimo
300 mA, con corrente continua a 12 V).
Blu/bianco (7*)
Al terminale di controllo del relè dell’antenna
ad alzo automatico (massimo 300 mA, con
corrente continua a 12 V).
Cavo IP-BUS
Multilettore CD
(venduto
separatamente)
La posizione dei poli del connettore ISO differisce
in relazione al tipo di veicolo. Se il polo 5 è del tipo per
il comando dell’antenna, collegare 6* e 7*. Nei veicoli
di altri tipi non collegare mai 6* e 7*.
Fusibile
(10 A)
Connettore degli adattatori del telecomando a filo
Per l’utilizzo degli adattatori del telecomando a filo
(venduti separatamente), vedere le istruzioni riportate
nel relativo manuale di istruzioni.
Ingresso IP-BUS
(Blu)
14 cm
Unità microfono
Microfono
4 m
18 cm
Presa di ingresso AUX (3,5 ø)
Per il collegamento
all'apparecchio ausiliario
utilizzate un cavo con spina
stereo mini.
Blu/bianco (6*)
Fig. 2
