Handremscha-
kelaar
Stroomdraad
Massadraad
Licht groen
Via deze draad wordt de stand van de handrem
(aangetrokken/ontspannen) aan het autonavigatiesysteem
doorgegeven. De draad moet verbonden worden met de
stroomaansluiting van de handremschakelaar.
Geel/zwart
Als u apparatuur gebruikt die voorzien is van een ‘mute’ functie (tijdelijk uitschakelen van de
geluidsweergave), dient u deze draad te verbinden met de bijbehorende ‘Audio Mute’ draad
van de gebruikte apparatuur. Als u de draad niet gebruikt, dient u ervoor te zorgen dat deze
nergens contact mee kan maken.
Blauw (7*)
Naar auto-antenne relaisbedieningsaansluiting
(max. 300 mA 12 Volt gelijkstroom).
Blauw/wit
Naar systeembedieningsaansluiting
van eindversterker
(max. 300 mA 12 Volt gelijkstroom).
Paars/wit
Zie onder “Wanneer u een achteruitrijd-
camera wilt aansluiten”.
LICHTGROENE KABEL BIJ VOEDINGSSTEKKER IS ONTWORPEN OM DE
PARKEERSTATUS WAAR TE NEMEN EN MOET WORDEN AANGESLOTEN OP DE
VOEDINGSZIJDE VAN HET HANDREMCONTACT. ONJUISTE AANSLUITING OF ONJUIST
GEBRUIK VAN DEZE KABEL KAN EEN SCHENDING VAN GELDENDE WETTEN ZIJN EN
KAN ERNSTIG LETSEL OF SCHADE VEROORZAKEN.
WAARSCHUWING
Opmerking:
• De plaats waar de handremschakelaar zich bevindt,
hangt af van het automodel. Zie het instructieboekje
van de auto of vraag uw autodealer.

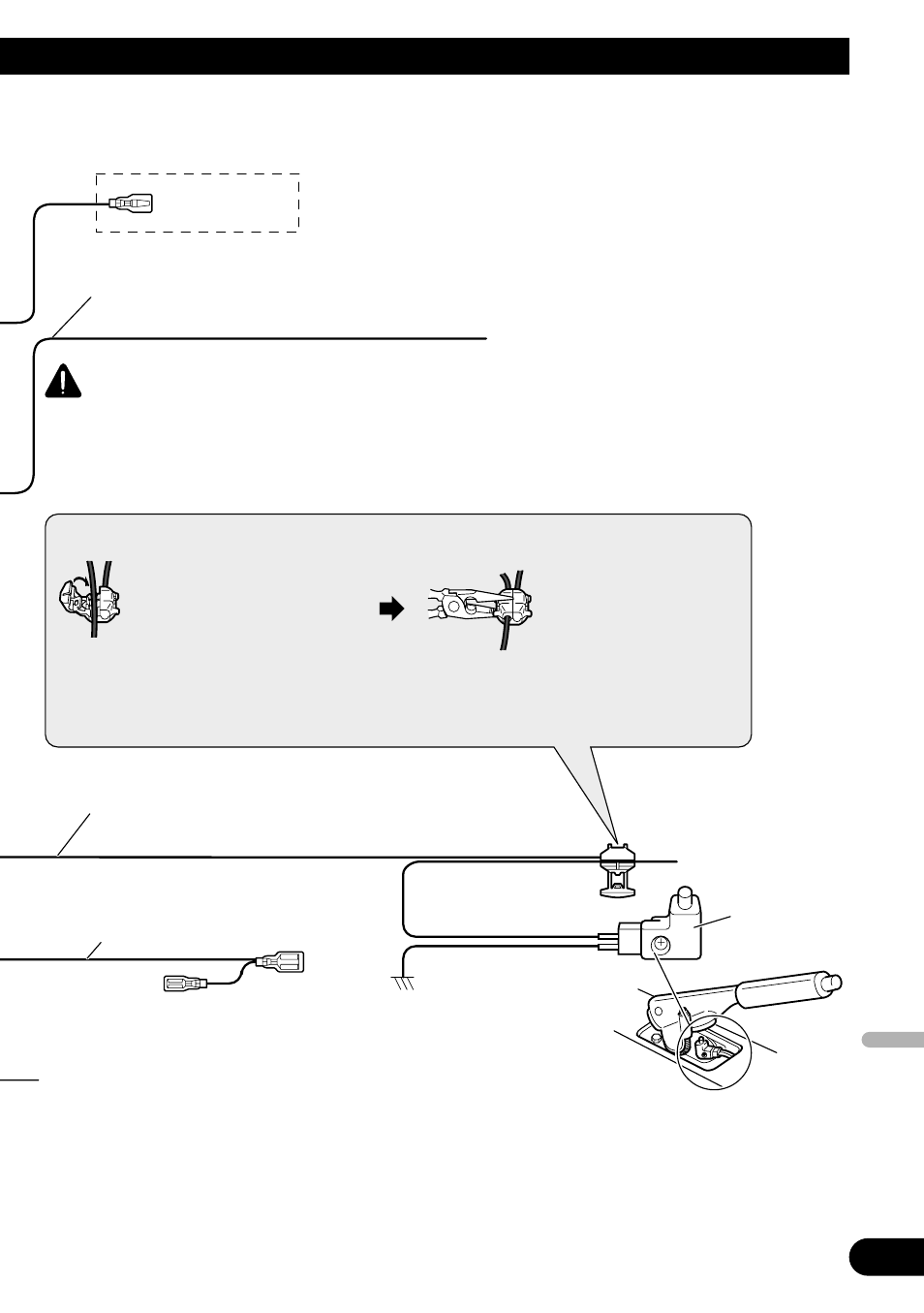

Aansluitmethode
Doe de draad in de klem. 1. 2. Maak de
stekkerhelften met
een kabeltang dicht.
Afb. 4
