DIN-Vorder/Rückmontage
Dieses Produkt kann entweder von
“vorne” (konventionelle DIN-
Vordermontage) oder von “hinten”
(DIN-Rückmontage unter Gebrauch
der Gewindebohrungen an den Seiten
des Chassis) richtig installiert werden.
Einzelheiten entnehmen Sie bitte den
im Folgenden dargestellten
Installationsverfahren.
Vor Montage der Einheit
• Nehmen Sie den Rahmen und
den Halter ab. (Abb. 11)
Nehmen Sie den Rahmen durch
Herausziehen ab, und lösen Sie dann
die Schrauben (2
× 3 mm), um den
Halter abzunehmen. (Zum
Wiederanbringen des Rahmens lassen
Sie die Nutenseite nach unten weisen.)

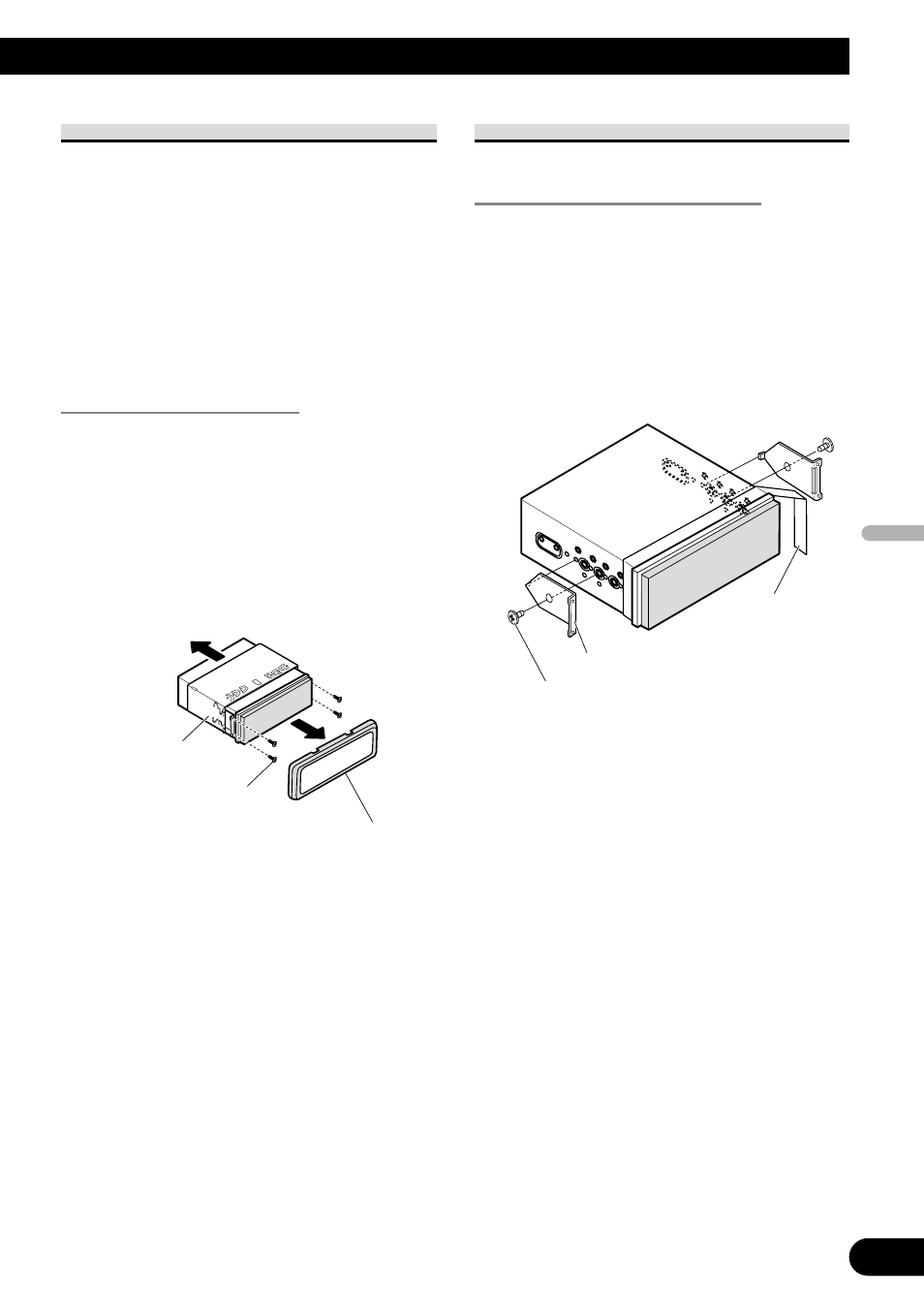

Abb. 11
DIN-Vordermontage
Einbau mit der Gummibuchse
1. Bestimmen Sie die Position der
Seitenhalterungen. (Abb. 12)
Bei Montage an einer Stelle mit
begrenzter Installationshöhe ändern
Sie die Position der Seitenhalterungen.
In diesem Fall bringen Sie
Abdeckband an vom Armaturenbrett
vorstehenden Teilen an.
Abb. 12
Abdeckband
Seitenhalterung
Senksachraube (5
× 6 mm)
Halter
Rahmen
Schraube (2
× 3 mm)
