Montage DIN avant/arrière
Cet appareil peut être convenable
installé en choisissant soit la méthode
habituelle de montage par “l’avant”
(montage DIN avant), soit la méthode
de montage par “l’arrière” (montage
DIN arrière faisant appel aux perçages
filetés de chaque côté du châssis).
Pour de plus amples détails concernant
cette question, reportez-vous aux illus-
trations qui suivent.

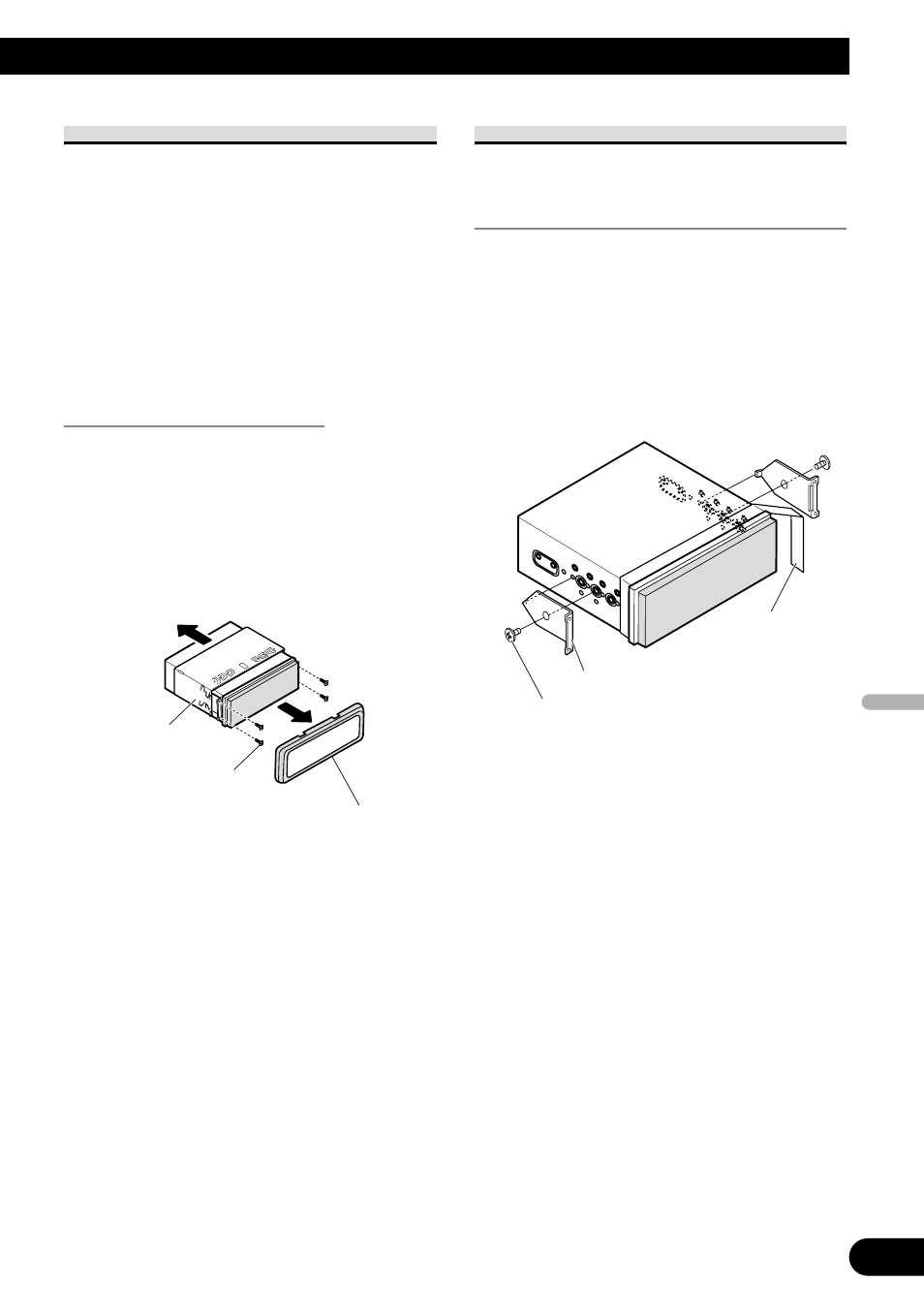

Avant d’installer l’appareil
• Retirez le cadre et le support.
(Fig. 11)
Tirez le cadre à vous puis desserrez les
vis (2
× 3 mm) de manière à déposer le
support. (Pour remettre le cadre en
place, dirigez le côté avec la rainure
vers le bas.)
Fig. 11
Montage DIN avant
Installation avec une bague en
caoutchouc
1. Décidez où placer les supports
latéraux. (Fig. 12)
Lors de l’installation dans une cavité
peu profonde, modifiez l’emplacement
des supports latéraux. Dans ce cas,
collez du ruban adhésif de masquage
sur les parties qui dépassent du tableau
de bord.
Fig. 12
Ruban adhésif
de masquage
Support latéral
Vis à tête plate (5
× 6 mm)
Support
Cadre
Vis (2
× 3 mm)
