Contacteur de
frein à main
Côté alimentation
Côté mise à terre
Vert clair
Utilisé pour détecter l’état ON/OFF du frein à main.
Ce conducteur doit être raccordé sur l’alimentation du
contacteur de frein à main.
Jaune/noir
Si vous utilisez un appareil possédant une fonction de silencieux,
reliez ce conducteur au conducteur de commande du silencieux
de l’appareil en question. Sinon, ne reliez ce conducteur à rien.
Bleu (7*)
Vers la borne de commande du relais d’antenne
motorisée (maximum 300 mA sous 12 V CC).
Bleu/blanc
Vers la borne de commande de l’amplificateur
de puissance (maximum 300 mA sous 12 V CC).
Violet/blanc
Reportez-vous à la section
“Raccordements à une caméra de recul”.
LE FIL VERT CLAIR SUR LE CONNECTEUR D’ALIMENTATION A
POUR BUT DE DETECTER L’ETAT DE STATIONNEMENT DU
VEHICULE ET DOIT ETRE CONNECTE AU COTE ALIMENTATION DU
COMMUTATEUR DU FREIN A MAIN. UNE CONNEXION OU UNE
UTILISATION INCORRECTE DE CE FIL PEUT VIOLER LA LOI
APPLICABLE ET PEUT ENTRAINER DES BLESSURES GRAVES OU
DES DOMMAGES SERIEUX.
AVERTISSEMENT
Remarque:
• La position du contacteur de frein à main dépend
du modèle de véhicule. Pour les détails, consultez le
manuel de l’utilisateur du véhicule ou un concessionnaire.

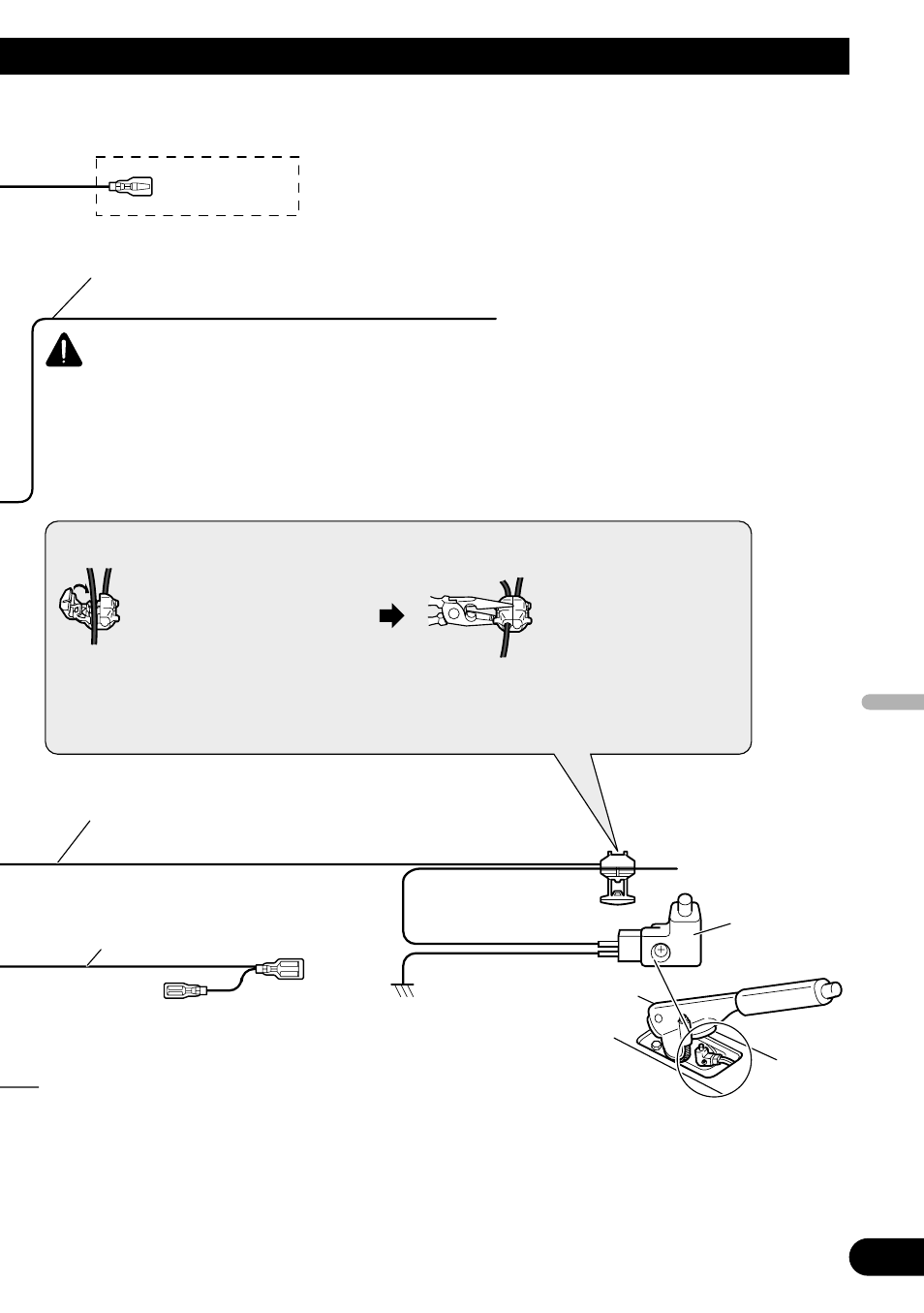

Méthode de connexion
Serrez le conducteur. 1. 2. Serrez fermement
avec une pince à
mâchoires pointues.
Fig. 4
