Conexión del cable de alimentación
28
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
Nota:
• El conductor de alimentación puede no tener
ningún otro conductor hacia otro equipo conecta-
do al mismo, en cualquier lugar entre el fusible y
la pantalla, y entre la resistencia del fusible y la
pantalla.
• Conecte los conductores rojo y amarillo sobre el
lado opuesto de los terminales de la caja de
fusibles procedentes de la batería.

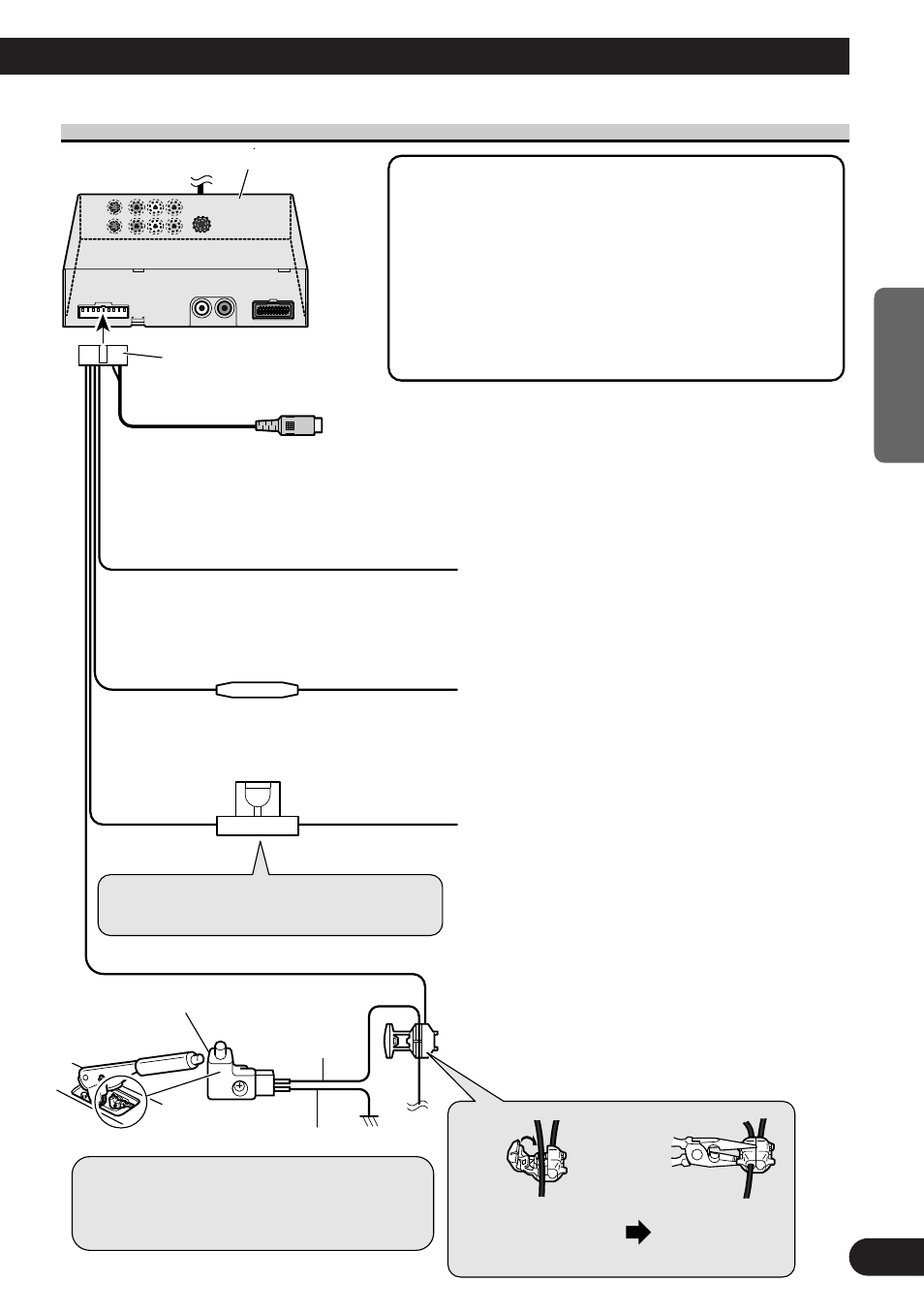

Cable de alimentación
Salida RCA VIDEO (Amarillo)
MASA
A la carrocería (metal) del vehículo.
Resistencia
de fusible
Rojo
Amarillo
ACCESORIOS
Al terminal eléctrico controlado por el interruptor
de encendido (12 V CC) ON/OFF.
No conecte este cable a los terminales de ali-
mentación a los que se suministra alimentación
continuamente. Si el cable se conecta a estos ter-
minales, la batería podrá agotarse.
Nota: Cuando reemplace el fusible,
asegúrese de utilizar solamente un fusible
del amperaje indicado en el portafusible.
+ Batería
Al terminal suministrado siempre con ali-
mentación sin tenerse en cuenta la posición del
interruptor de encendido.
Verde claro
FRENO DE MANO
Se utiliza para detectar el estado ON/OFF del
freno de mano. Este cable debe conectarse al lado
de alimentación del interruptor del freno de mano.
Interruptor del freno de estacionamiento
Lado de
alimentación
Lado de tierra
La posición del freno de estacionamiento
depende del modelo del vehículo. Para cono-
cer detalles, consulte el manual del pro-
pietario del vehículo o a su concesionario.
Apriete el cable del
lado de alimentación
del interruptor del
freno de mano. Apriete firme-
mente con alicates
de punta de aguja.
Método de conexión
15 cm
Portafusible (4 A)
Negro
Unidad oculta-alejada
