9 Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez
9 et b lorsque la broche 5 est de
type commande de l
’antenne. Dans un type
différent de véhicule, ne connectez jamais
9
et
b.
a Bleu/blanc
Connectez à la borne de commande du sys-
tème de l
’amplificateur de puissance (max.
300 mA 12 V CC).
b Bleu/blanc
Connectez à la borne de commande du relais
de l
’antenne motorisée (max. 300 mA 12 V
CC).
c Fils des haut-parleurs
Blanc : Avant gauche
+
Blanc/noir : Avant gauche
*
Gris : Avant droite
+
Gris/noir : Avant droite
*
Vert : Arrière gauche
+ ou haut-parleur d’ex-
trêmes graves
+
Vert/noir : Arrière gauche
* ou haut-parleur
d
’extrêmes graves *
Violet : Arrière droite
+ ou haut-parleur d’ex-
trêmes graves
+
Violet/noir : Arrière droite
* ou haut-parleur
d
’extrêmes graves *
d Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.
Remarques
! Changez le menu initial de cet appareil. Re-
portez-vous à la page 36,
de la sortie arrière).
La sortie haut-parleur d
’extrêmes graves de
cet appareil est monaurale.
! Lors de l’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2
W), assurez-vous de
connecter le haut-parleur d
’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.

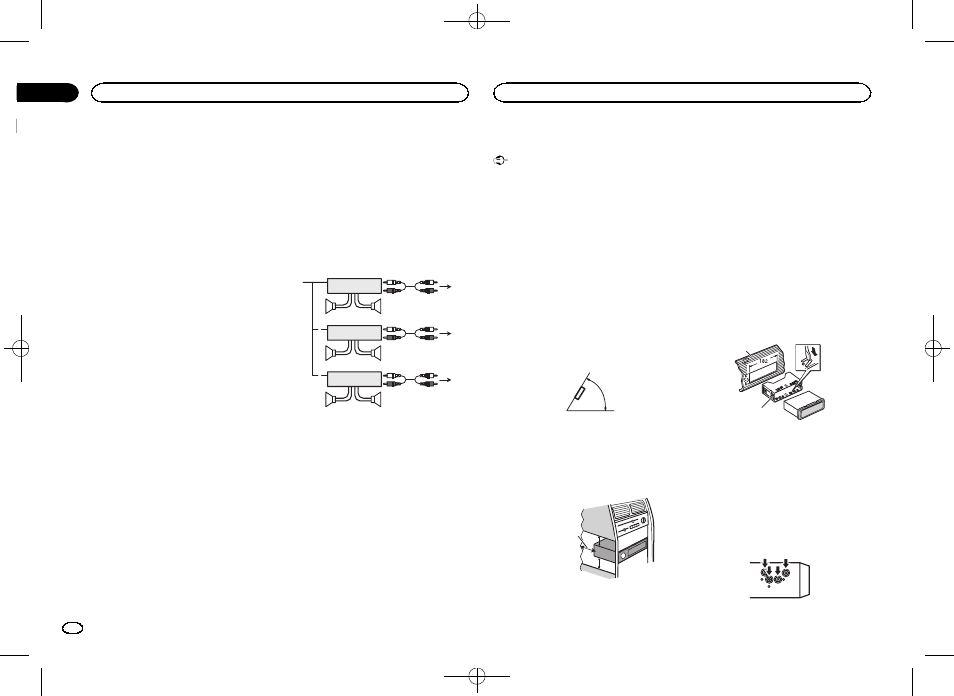

Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de l
’utilisation d’un
amplificateur optionnel.
1
1
3
2
4
5
5
3
2
6
7
7
1
3
2
8
9
9
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec des câbles RCA (vendus sé-
parément)
4 Vers la sortie arrière
5 Haut-parleur arrière
6 Vers la sortie avant
7 Haut-parleur avant
8 Vers la sortie haut-parleur d’extrêmes graves
9 Haut-parleur d’extrêmes graves
Installation
Important
! Vérifiez toutes les connexions et tous les sys-
tèmes avant l
’installation finale.
! N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si l’installation né-
cessite le perçage de trous ou d
’autres modi-
fications du véhicule.
! N’installez pas cet appareil là où :
— il peut interférer avec l’utilisation du véhicule.
— il peut blesser un passager en cas d’arrêt
soudain du véhicule.
! Le laser à semi-conducteur sera endommagé
s
’il devient trop chaud. Installez cet appareil
à l
’écart de tous les endroits chauds, par
exemple les sorties de chauffage.
! Des performances optimales sont obtenues
quand l
’appareil est installé à un angle infé-
rieur à 60°.
60°
! Lors de l’installation, pour assurer une dis-
persion correcte de la chaleur quand cet ap-
pareil est utilisé, assurez-vous de laisser un
espace important derrière la face arrière et
enroulez les câbles volants de façon qu
’ils ne
bloquent pas les orifices d
’aération.
5cm
cm
Laissez suffisamment
d’espace
5 cm
5 cm
Montage avant/arrière DIN
Cet appareil peut être installé correctement soit
en montage frontal ou en montage arrière.
Utilisez des pièces disponibles dans le
commerce lors de l
’installation.
Montage frontal DIN
1
Insérez le manchon de montage dans le
tableau de bord.
Lors de l
’installation de cet appareil dans un es-
pace peu profond, utilisez le manchon de mon-
tage fourni. Si l
’espace est suffisant, utilisez le
manchon de montage fourni avec le véhicule.
2
Fixez le manchon de montage en utilisant
un tournevis pour courber les pattes métalli-
ques (90°) en place.
1
2
1 Tableau de bord
2 Manchon de montage
# Assurez-vous que l’appareil est correctement mis
en place. Toute installation instable peut entraîner
des sauts ou autres dysfonctionnements.
Montage arrière DIN
1
Alignez les orifices du support de mon-
tage avec les orifices sur les côtés de l
’appa-
reil pour fixer le support.
Installation
