Black plate (80,1)
LET OP
! U mag kabels nooit inkorten omdat daardoor
storing kan optreden in het beveiligingscir-
cuit.
! Verbind de negatieve luidsprekerkabel nooit
rechtstreeks met de aarding.
! Voeg meerdere negatieve luidsprekerkabels
nooit samen.
! Als de systeemafstandsbedieningskabel van
de versterker met de voeding is verbonden via
de contactschakelaar (12 V gelijkstroom), blijft
de versterker ingeschakeld zolang het contact
aan staat (ongeacht of de autoradio is in- of
uitgeschakeld). Hierdoor kan de accu worden
uitgeput wanneer de motor uit staat of statio-
nair draait.
! Installeer de apart verkrijgbare accukabel zo
ver mogelijk van de luidsprekerkabels.
Installeer de apart verkrijgbare accukabel,
aardkabel, luidsprekerkabels en de versterker
zelf zo ver mogelijk van de antenne, de anten-
nekabel en de tuner.

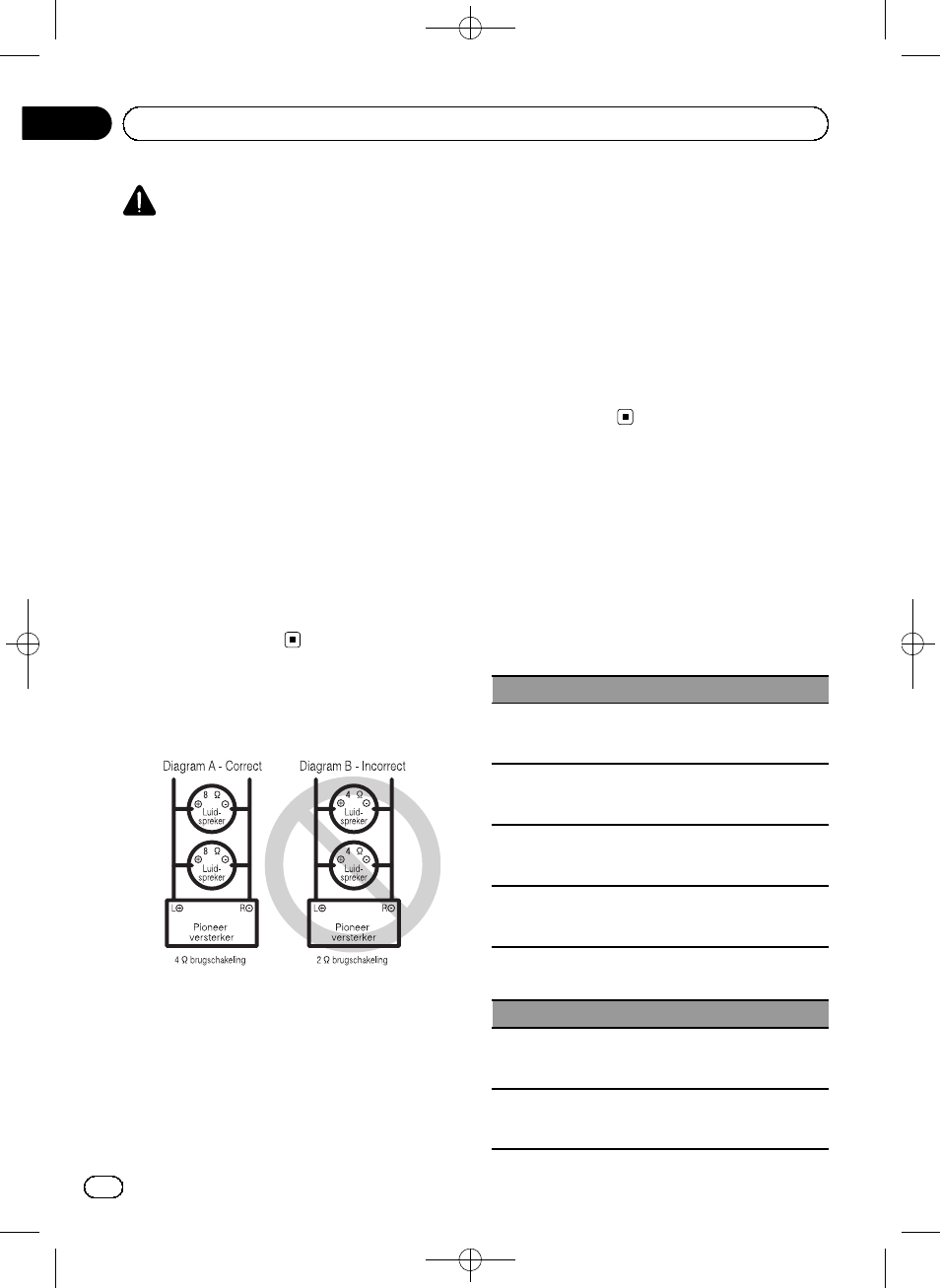

Informatie over de
brugschakeling
! Installeer en gebruik de versterker niet door
luidsprekers met een nominale waarde van
4
W (of lager) parallel aan te sluiten om een
brugmodus van 2
W (of lager) te realiseren
(Diagram B).
Een onjuiste brugschakeling kan brand, rook
en oververhitting veroorzaken. Ook kan de bui-
tenkant van de versterker heet worden en bij
aanraking lichte brandwonden veroorzaken.
Om een brugmodus correct te installeren of te
gebruiken en een belasting van 4
W te realise-
ren, moet u twee 8
W luidsprekers parallel ver-
binden met links
+ en rechts * (Diagram A),
of een enkele 4
W luidspreker gebruiken.
Lees ook de handleiding van de luidspreker
voor informatie over de correcte aansluitwijze.
! Voor meer inlichtingen kunt u contact opne-
men met uw erkende Pioneer-leverancier of
-klantendienst.
Luidsprekerspecificaties
De luidsprekers die u gebruikt moeten aan de
volgende vereisten voldoen, anders bestaat er
een risico op rookontwikkeling, brand of an-
dere schade. De luidsprekerimpedantie be-
draagt 2
W tot 8 W, of 4 W tot 8 W voor twee
kanalen en andere brugschakelingen.
Subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Nominale ingang:
Min. 60 W (GM-A6604)
Min. 40 W (GM-A4604)
2-kanaalsuitgang
Nominale ingang:
Min. 180 W (GM-A6604)
Min. 120 W (GM-A4604)
3-kanaalsluidspre-
keruitgang A
Nominale ingang:
Min. 60 W (GM-A6604)
Min. 40 W (GM-A4604)
3-kanaalsluidspre-
keruitgang B
Nominale ingang:
Min. 180 W (GM-A6604)
Min. 120 W (GM-A4604)
Andere dan de subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Maximale ingang:
Min. 120 W (GM-A6604)
Min. 80 W (GM-A4604)
2-kanaalsuitgang
Maximale ingang:
Min. 360 W (GM-A6604)
Min. 240 W (GM-A4604)
<5707000008290>80
Nl
80
Hoofdstuk
03 De toestellen aansluiten
