Black plate (19,1)

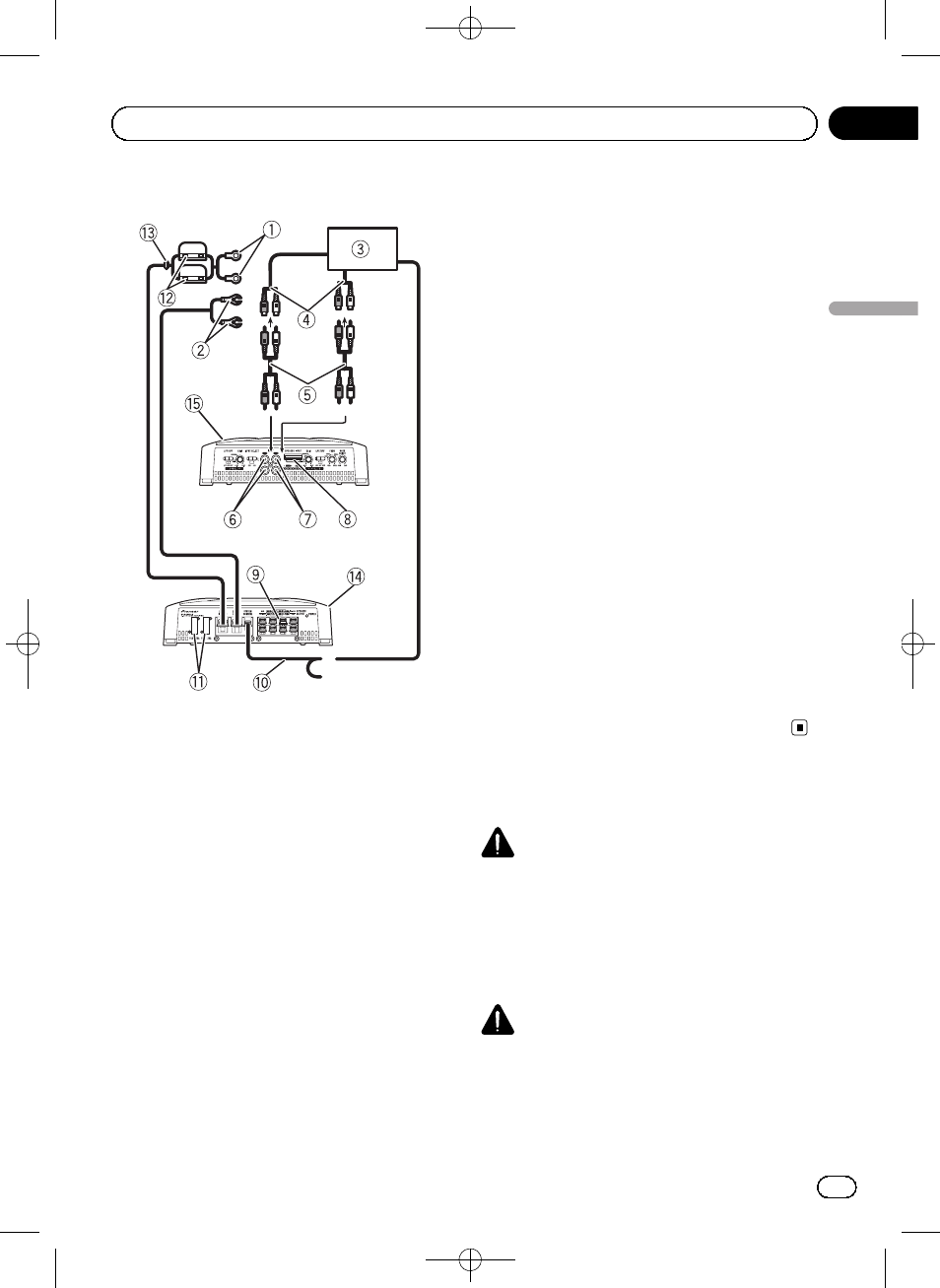

Schéma de connexion
1 Fil de batterie rouge spécial
RD-223 (vendu séparément)
Une fois toutes les autres connexions de l
’am-
plificateur effectuées, connectez la borne du
fil de batterie de l
’amplificateur à la borne po-
sitive + de la batterie.
2 Fil de terre (noir)
RD-223 (vendu séparément)
À connecter au châssis ou à la carrosserie en
métal.
3 Système stéréo de véhicule avec jacks de sor-
tie RCA (vendu séparément)
4 Sortie externe
Si une seule prise d
’entrée est utilisée, ne
connectez rien au jack d
’entrée RCA B.
5 Fil de connexion avec prises RCA (vendu sépa-
rément)
6 Jack d’entrée RCA A
7 Jack d’entrée RCA B
8 Borne d’entrée des haut-parleurs (utilisez un
connecteur fourni)
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page 22, Conne-
xions lors de l
’utilisation du fil d’entrée des
haut-parleurs.
9 Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page 22, Conne-
xions lors de l
’utilisation du fil d’entrée des
haut-parleurs.
a Fil de la télécommande du système (vendu sé-
parément)
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhi-
cule. La borne femelle peut être connectée à
la prise de commande du relais de l
’antenne
motorisée. Si le système stéréo du véhicule ne
dispose pas d
’une borne de télécommande,
connectez la borne mâle à la borne d ’alimen-
tation via le contact d ’allumage.
b Fusible 25 A × 2 (GM-A6604) / 30 A × 1 (GM-
A4604)
c Fusible (30 A) × 2
d Rondelle
e Face arrière
f Face avant
Remarque
Le commutateur
INPUT SELECT (sélection de
l
’entrée) doit être réglé. Pour plus de détails, re-
portez-vous à la page 16, Réglage de l
’appareil.
Avant de connecter
l
’amplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d ’autres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
<5707000008290>19
Fr
19
Section
Français
03 Connexion des appareils
