Lautsprecherkanal Strom
Dreikanal-Lautspre-
cherausgang A
Eingangsnennleistung:
Min. 60 W (GM-A6604)
Min. 40 W (GM-A4604)
Dreikanal-Lautspre-
cherausgang B
Eingangsnennleistung:
Min. 180 W (GM-A6604)
Min. 120 W (GM-A4604)
Anderer Lautsprecher als Subwoofer
Lautsprecherkanal Strom
Vierkanal-Ausgang
Max. Eingangsleistung:
Min. 120 W (GM-A6604)
Min. 80 W (GM-A4604)
Zweikanal-Ausgang
Max. Eingangsleistung:
Min. 360 W (GM-A6604)
Min. 240 W (GM-A4604)
Dreikanal-Lautspre-
cherausgang A
Max. Eingangsleistung:
Min. 120 W (GM-A6604)
Min. 80 W (GM-A4604)
Dreikanal-Lautspre-
cherausgang B
Max. Eingangsleistung:
Min. 360 W (GM-A6604)
Min. 240 W (GM-A4604)

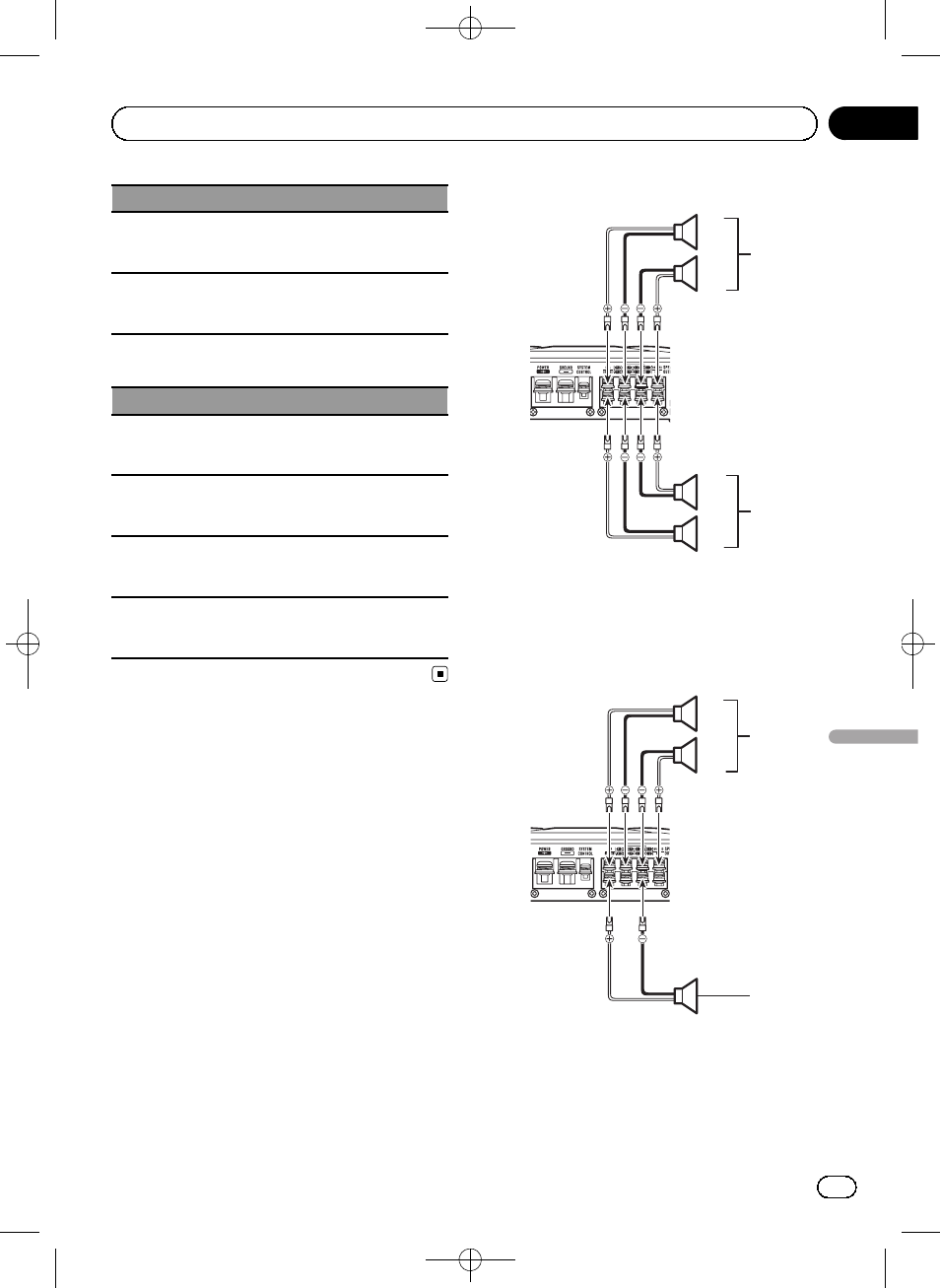

Anschließen der Lautsprecher
Der Lautsprecherausgangsmodus kann wahl-
weise vierkanal, dreikanal (Stereo und Mono)
oder zweikanal (Stereo oder Mono) sein.
Schließen Sie die Lautsprecherkabel je nach
Modus und entsprechend den nachstehenden
Anschlussschemata an.
Vierkanal-Ausgang
3
2
1
1
2
4
1 Rechts
2 Links
3 Lautsprecherausgang A
4 Lautsprecherausgang B
Dreikanal-Ausgang
4
3
2
1
1 Rechts
2 Links
3 Lautsprecherausgang A
4 Lautsprecherausgang B (Mono)
