7 Vert/noir : Canal B, * gauche
8 Vert : Canal B, + gauche
9 Violet/noir : Canal B, * droite
a Violet : Canal B, + droite
b Connecteur d’entrée des haut-parleurs
Vers la borne d
’entrée des haut-parleurs de
l
’appareil.
Remarque
Si les fils d
’entrée des haut-parleurs d’un appareil
central sont connectés à cet amplificateur, l
’am-
plificateur se met automatiquement en service
lorsque l
’appareil central est mis en service.
Lorsque l ’appareil central est mis hors service,
l ’amplificateur se met automatiquement hors ser-
vice. Cette fonction peut ne pas fonctionner sur
certains appareils centraux. Dans ce cas, utilisez
le fil d
’une télécommande du système (vendu sé-
parément). Si plusieurs amplificateurs sont
connectés de manière synchrone, reliez l
’appareil
central et tous les amplificateurs via le fil de la té-
lécommande du système.
Connexion de la borne
d
’alimentation
L
’utilisation d’un fil de batterie rouge spécial et
d
’un fil de terre RD-223 (vendus séparément)
est recommandée. Connectez le fil de la batte-
rie directement sur la borne positive
+ de la
batterie du véhicule et le fil de terre sur la car-
rosserie du véhicule.
ATTENTION
Si le fil de la batterie n
’est pas fermement fixé à la
borne à l
’aide des vis de la borne, des risques de
surchauffe, d
’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu ’à l’intérieur
du véhicule.
! Lors du perçage d’un trou de passage des
câbles dans la carrosserie du véhicule et le
passage d
’un fil de la batterie à travers
celui-ci, veillez à ne pas créer un court-cir-
cuit du fil en l
’endommageant avec les
bords coupants ou les bavures du trou.
Une fois toutes les autres connexions de l
’am-
plificateur effectuées, connectez la borne du
fil de batterie de l
’amplificateur à la borne po-
sitive
+ de la batterie.

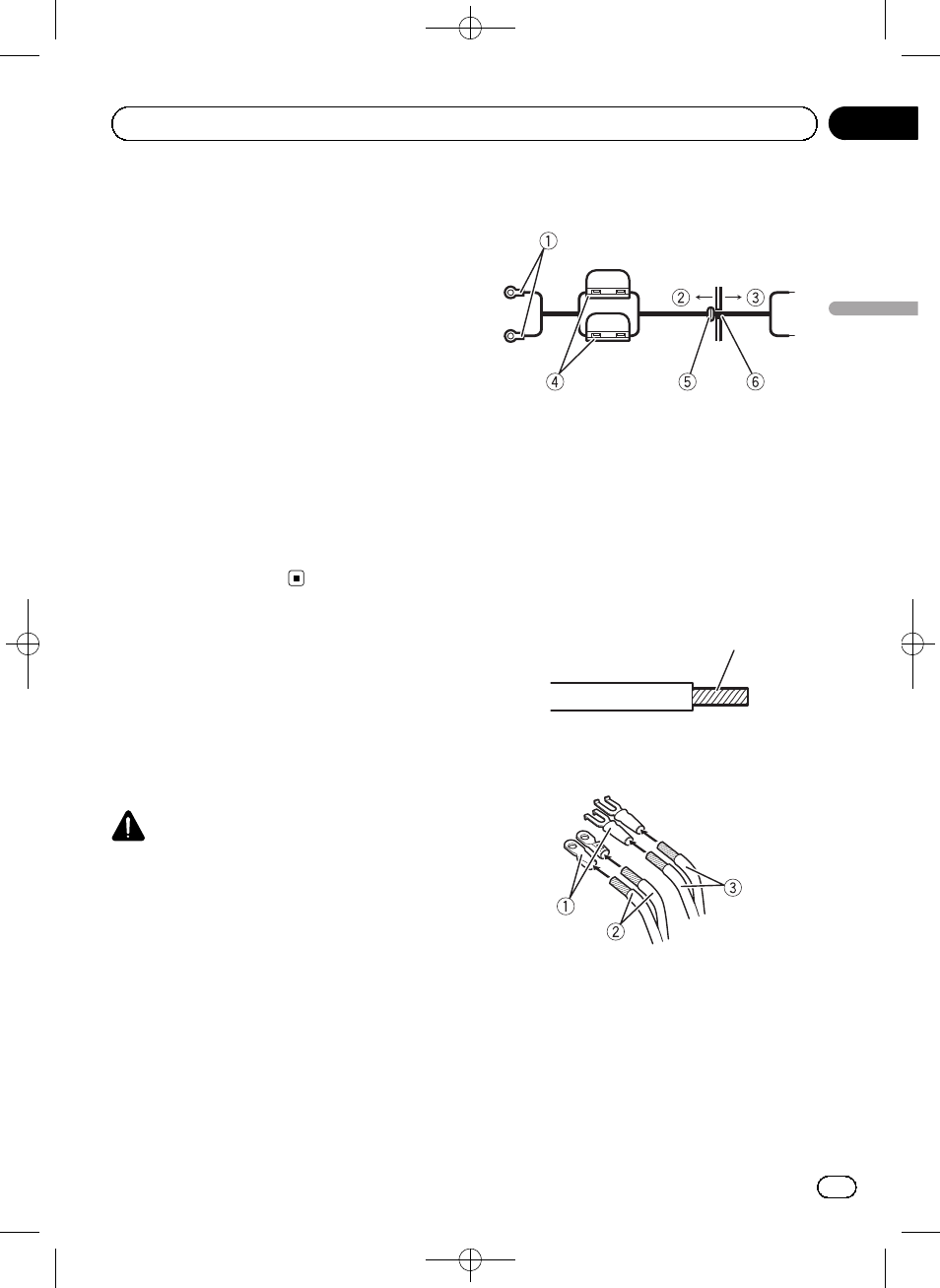

1 Borne positive +
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse (vendue séparément)
2 Fil de la batterie
3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l ’aide des vis de la
borne.
<5707000008290>23
Fr
23
