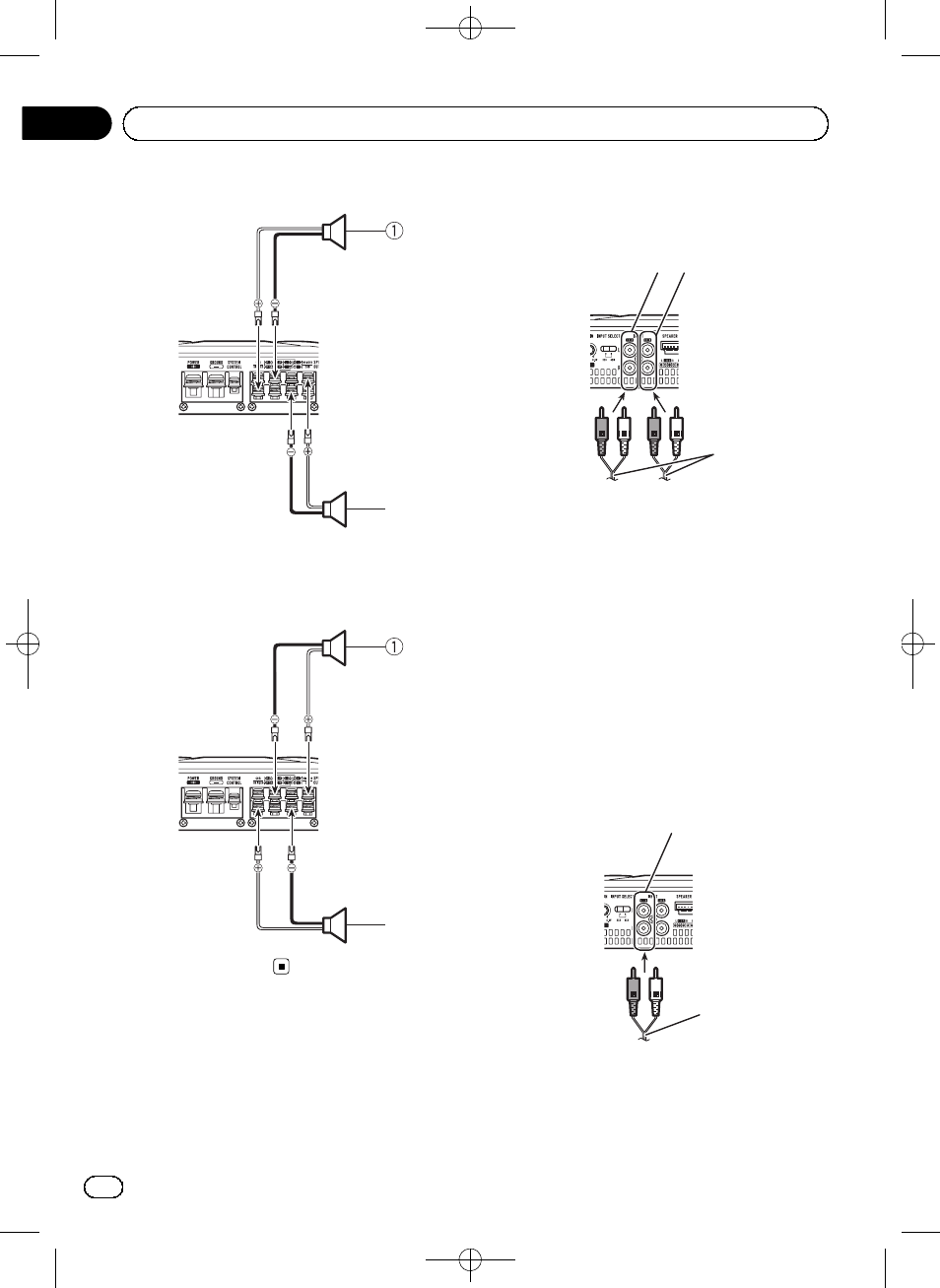

Zweikanal-Ausgang (Stereo)
2
1 Lautsprecher (Rechts)
2 Lautsprecher (Links)
Zweikanal-Ausgang (Mono)
1
1 Subwoofer (Mono)
Anschlüsse bei Verwendung
des Cinch-Eingangs
Verbinden Sie den Cinch-Ausgang der Kfz-Ste-
reoanlage mit dem Cinch-Eingang des Verstär-
kers.
Vierkanal-/Dreikanal-Ausgang
! Stellen Sie den INPUT SELECT-Schalter
(Eingangsauswahl) auf die Position 4CH.
1 2
4
3
1 Cinch-Eingang A
2 Cinch-Eingang B
3 Anschlusskabel mit Cinch-Steckanschlüssen
(als Sonderzubehör erhältlich)
4 Von der Kfz-Stereoanlage (Cinch-Ausgang)
Wenn nur ein Eingang verwendet wird, z. B.
wenn die Kfz-Stereoanlage nur über einen
Ausgang (Cinch-Ausgang) verfügt, schließen
Sie den Stecker an Cinch-Eingang A und
nicht Cinch-Eingang B an.
Zweikanal-Ausgang (Stereo) / (Mono)
! Stellen Sie den INPUT SELECT-Schalter
(Eingangsauswahl) auf die Position 2CH.
1
2
3
1 Cinch-Eingang A
Für einen Zweikanal-Ausgang schließen Sie
die Cinch-Stecker an Cinch-Eingang A an.
<5707000008290>68
De
68
Abschnitt
03 Anschließen der Geräte
