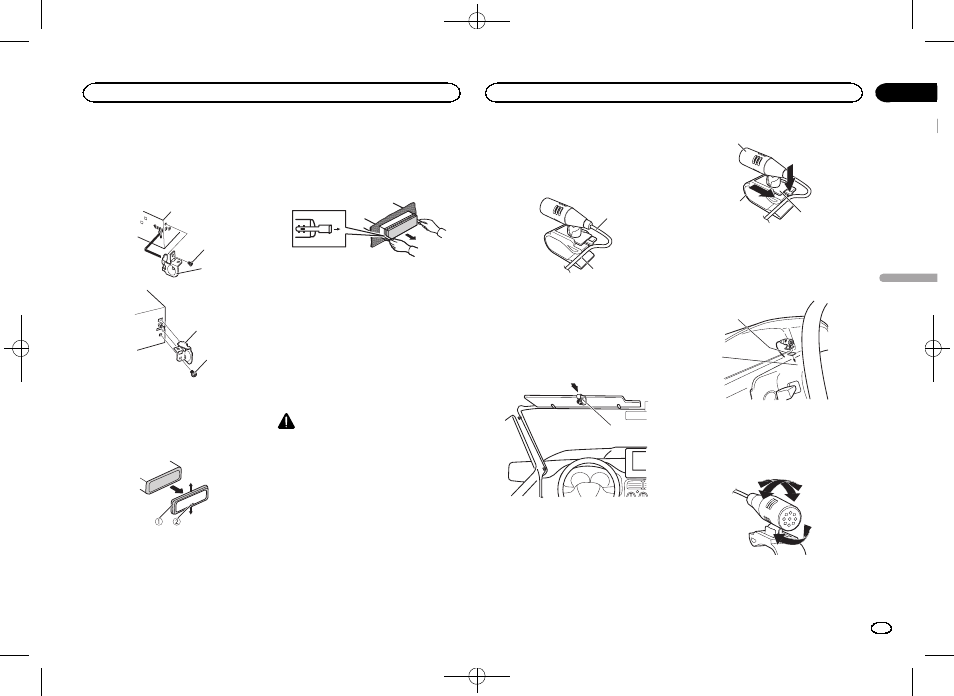

Utilizando o suporte incluso
Você também pode usar o suporte incluso para
montar a unidade. Cheque para se certificar que
o suporte incluso é compatível com o modelo
particular do seu veículo e então o acople à uni-
dade como mostrado abaixo.
2
1
1
2
1 Parafuso
2 Suporte
Remoção da unidade
1 Remova a moldura de acabamento.
1 Moldura de acabamento
2 Guia chanfrada
! Se você retirar o painel frontal, o acesso mol-
dura de acabamento ficará mais fácil.
! Ao recolocar moldura de acabamento no
lugar, direcione o lado com a lingueta enta-
lhada para baixo.
2 Insira as chaves de extração fornecidas
nas laterais da unidade até ouvir um clique
de encaixe.
3 Puxe a unidade para fora do painel.
Remoção e reconexão do painel
frontal
Você pode remover o painel frontal para prote-
ger a unidade contra roubo.
Para obter detalhes, consulte Extração do painel
frontal e Recolocação do painel frontal na página
54.
Instalando o microfone
Apenas para MVH-X565BT
CUIDADO
É extremamente perigoso permitir que o condu-
tor do microfone seja enrolado em torno da co-
luna de direção ou do câmbio. Certifique-se de
instalar a unidade de maneira que ela não ob-
strua a condução.
Notas
! Instale o microfone em uma posição e orien-
tação que permitam capturar a voz da pes-
soa que estiver utilizando o sistema.
! Use presilhas vendidas separadamente para
prender o condutor quando necessário no in-
terior do veículo.
Ao instalar o microfone no
quebra-sol
1 Encaixe o condutor do microfone na ra-
nhura.
1
2
1 Condutor do microfone
2 Ranhura
2 Instale o prendedor do microfone no que-
bra-sol.
Com o quebra-sol para cima, instale o prende-
dor do microfone. (Abaixar o quebra-sol reduzirá
a taxa de reconhecimento de voz.)
1
1 Prendedor do microfone
Ao instalar o microfone na
coluna de direção
1 Desencaixe a base do microfone do pren-
dedor correspondente.
Para desencaixar a base do microfone do pren-
dedor correspondente, deslize-a.
1
2
3
1 Microfone
2 Prendedor do microfone
3 Base do microfone
2 Instale o microfone na coluna de direção.
1
2
1 Fita dupla face
2 Instale o microfone na parte traseira da colu-
na de direção.
Ajustando o ângulo do microfone
