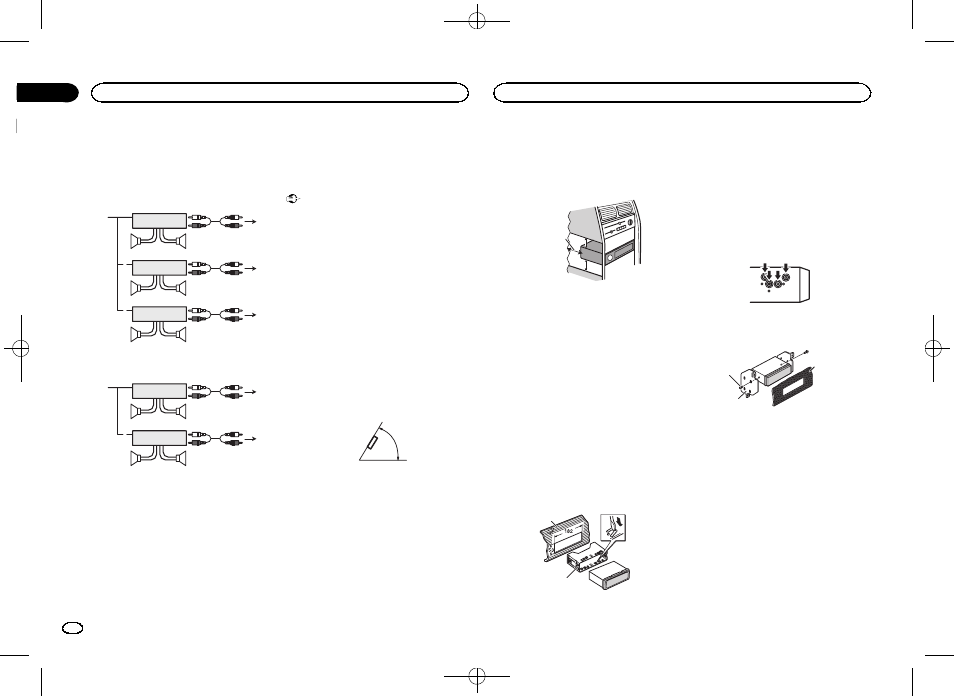

Amplificador de potência
(vendido separadamente)
Faça essas conexões ao utilizar o amplificador
opcional.
MVH-X565BT












1
1
3
2
4
5 5
3
2
6
7 7
1
3
2
8
9 9
MVH-X465UI








1
1
3
2
6
7 7
3
2
a
b b
1 Controle remoto do sistema
Conecte ao cabo azul/branco.
2 Amplificador de potência (vendido separada-
mente)
3 Conecte com cabos RCA (vendido separada-
mente)
4 Para a saída traseira
5 Alto-falante traseiro
6 Para a saída dianteira
7 Alto-falante dianteiro
8 Para a saída do subwoofer
9 Subwoofer
a Para saída traseira ou saída do subwoofer
b Alto-falante traseiro ou subwoofer
Instalação
Importante
! Verifique todas as conexões e os sistemas
antes da instalação final.
! Não utilize peças não autorizadas, pois isso
pode causar problemas de funcionamento.
! Consulte o revendedor se a instalação exigir
a perfuração de orifícios ou outras modifica-
ções no veículo.
! Não instale esta unidade onde:
— possa existir interferência com a operação do
veículo.
— possa causar danos a um passageiro, como
resultado de uma parada brusca.
! O laser semicondutor será danificado se su-
peraquecer. Instale esta unidade afastada de
lugares que possam aquecer, como perto da
saída do aquecedor.
! Um ótimo desempenho é obtido quando a
unidade é instalada a um ângulo inferior a
60°.
60°
! Na instalação, para assegurar a dispersão de
calor apropriada ao utilizar esta unidade, cer-
tifique-se de deixar um espaço amplo atrás
do painel traseiro e amarre os cabos soltos
de forma que não bloqueiem as saídas de ar.
5cm cm
Deixe um
espaço amplo
5 cm
5 cm
Montagem dianteira/traseira DIN
Esta unidade pode ser instalada adequada-
mente utilizando a instalação da montagem
dianteira ou traseira.
Utilize peças comercializadas convencional-
mente para a instalação.
Montagem dianteira DIN
1 Insira a gaveta de montagem no painel.
Para a instalação em espaços rasos, utilize a ga-
veta de montagem fornecida. Se houver espaço
suficiente, utilize a gaveta de montagem forneci-
da com o veículo.
2 Fixe a gaveta de montagem utilizando
uma chave de fenda para dirigir as linguetas
de metal (90°) ao local apropriado.
1
2
1 Painel
2 Gaveta de montagem
# Verifique se a unidade foi instalada com seguran-
ça no local. Uma instalação instável pode fazer com
que ela pule ou apresente problemas de funciona-
mento.
Montagem traseira DIN
1 Alinhe os buracos no suporte montável
com os buracos nas laterais da unidade para
acoplar o suporte.
2 Coloque um parafuso em cada lado para
deixar a unidade presa.
1
2
3
1 Parafusos de cabeça treliçada (5 mm ×
8 mm)
2 Suporte de montagem
3 Painel ou console
Instalação
