Conexiones
03
11
Es
English
Français
Deutsch
Italiano
Nederlands
Español

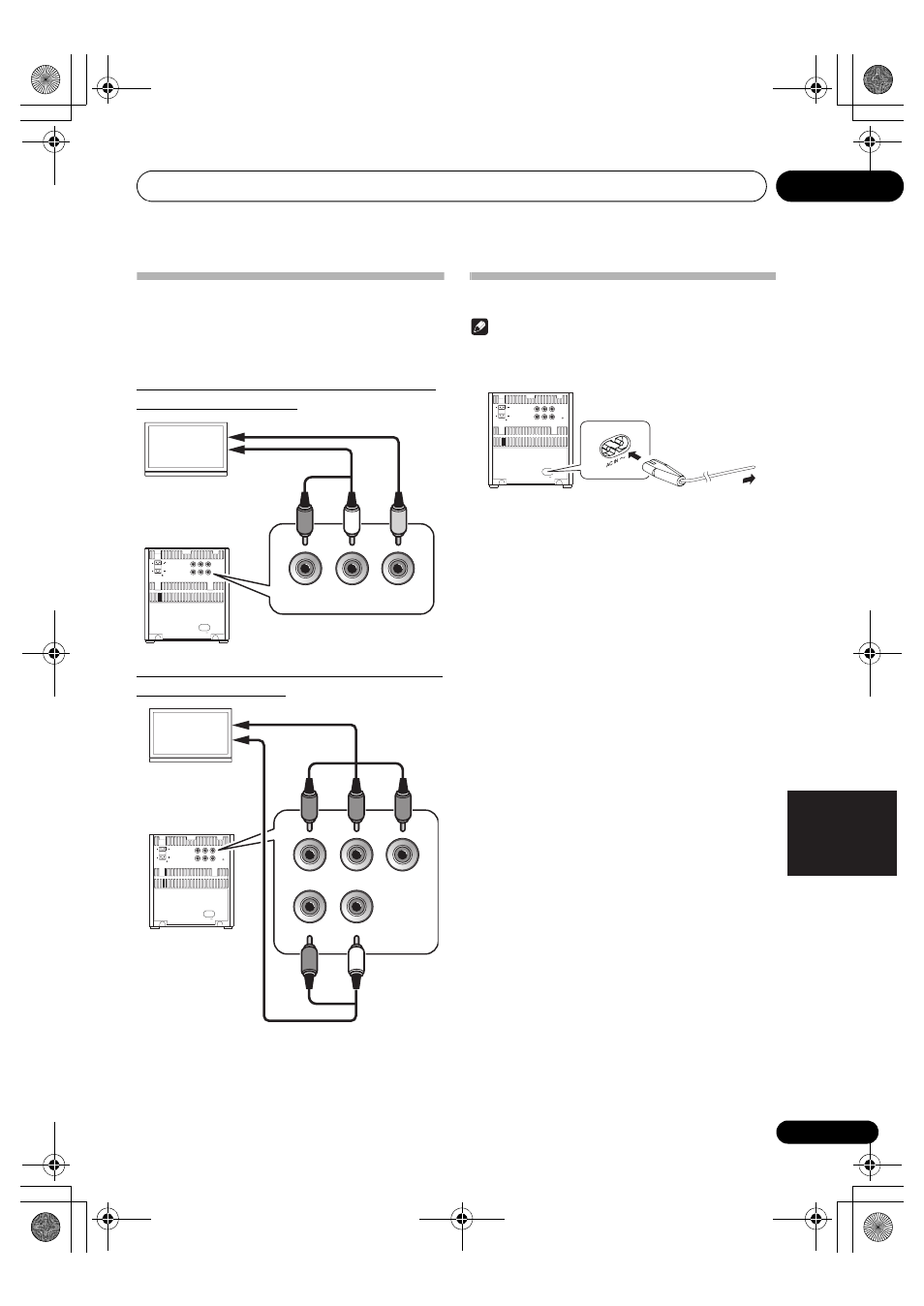

Conexión de TV
Conecte los cables de audio y vídeo a los zócalos de salida del
producto y a los zócalos de entrada correspondientes de su
TV. Seleccione la mejor conexión de vídeo compatible con su
TV.
Opción 1: Conecte mediante un cable
de vídeo compuesto
Opción 2: Conecte mediante cables de
vídeo componente
Conecte un TV de exploración progresiva mediante cables de
vídeo componente para una calidad de vídeo más alta.
Conectar la alimentación
Nota
• Antes de conectar el cable de alimentación de CA,
asegúrese de haber terminado todas las demás
conexiones.
Conecte el cable de alimentación al
• zócalo AC IN~ del panel posterior,
y
• a la toma de corriente.
L
R
L
R
SPEAKER 8
FM ANT.
VIDEO
L
R
Pr/Cr
Pb/Cb
Y
VIDEO
L
R
AC IN
TV
L
R
L
R
SPEAKER 8
FM ANT.
VIDEO
L
R
Pr/Cr
Pb/Cb
Y
Pr/Cr
Pb/Cb
Y
L
R
AC IN
TV
L
R
L
R
SPEAKER 8
FM ANT.
VIDEO
L
R
Pr/Cr
Pb/Cb
Y
AC IN
A la toma
de corriente
