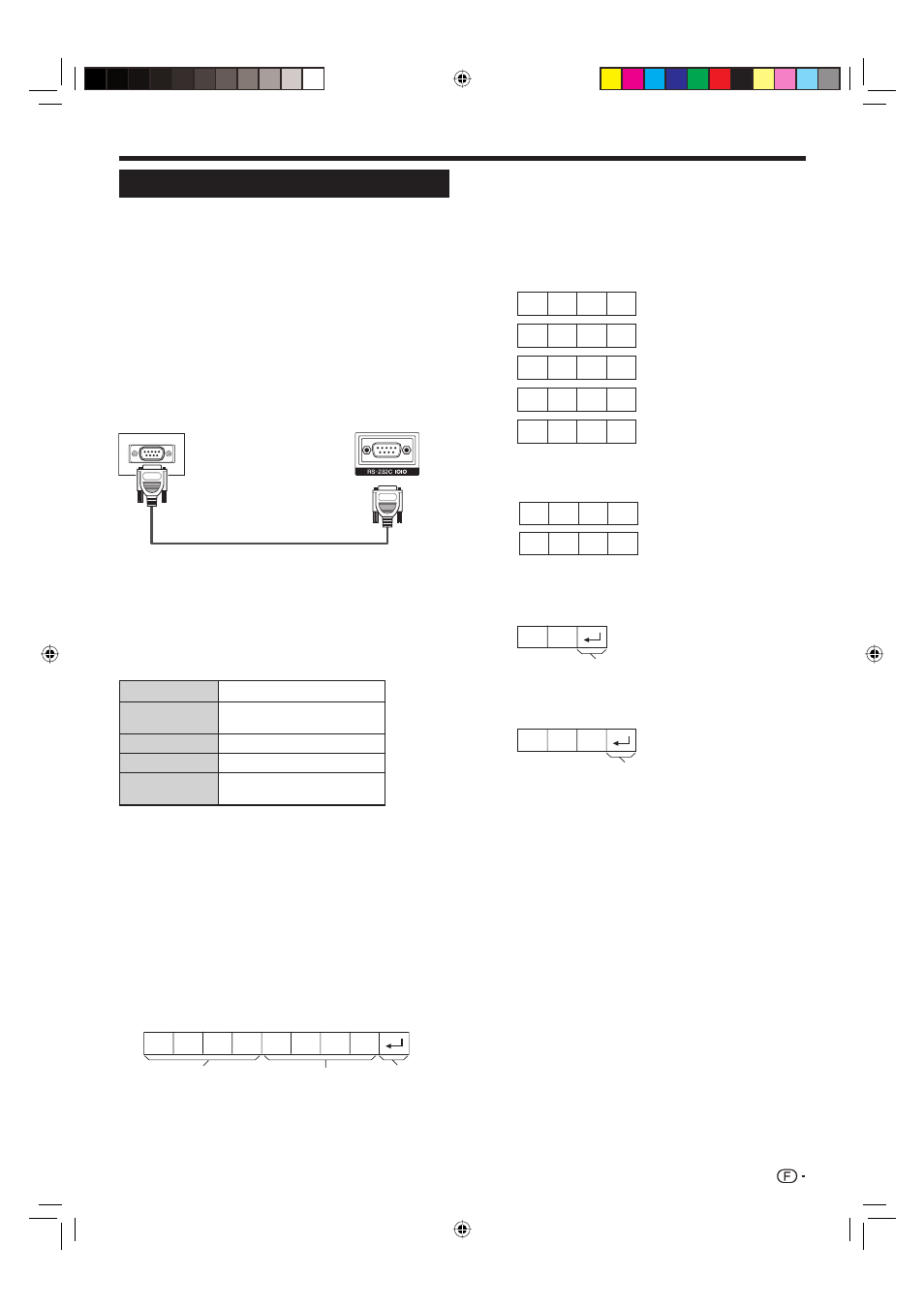

Branchement d’un ordinateur

C1 C2 C3 C4 P1 P2 P3 P4

Conditions de communication

Ajustez les réglages de communications RS-232C de
l’ordinateur pour qu’ils correspondent aux conditions
de communication du téléviseur. Les réglages de
communications du téléviseur sont les suivants :

Débit en bauds :

9 600 bps

Longueur des
données :

8 bits

Bit de parité :

aucun

Bit d’arrêt :

1 bit

Commande de
flux :

aucun

Procédure de communication

Envoyez les commandes à partir de l’ordinateur via le
connecteur RS-232C.
Le téléviseur fonctionne conformément à la commande
reçue et envoie un message de réponse à l’ordinateur.
N’envoyez pas plusieurs commandes à la fois.
Attendez que l’ordinateur reçoive la bonne réponse
avant d’envoyer la commande suivante.
Veillez à envoyer « A » avec le retour chariot et
confirmez que « ERR » revient avant d’opérer.

Format de commande

–

Format de code de réponse

Spécifications du port RS-232C

Commande du téléviseur par ordinateur

Lorsqu’un programme est réglé, le téléviseur peut
être commandé à partir de l’ordinateur en utilisant la
prise RS-232C. Le signal d’entrée (ordinateur/vidéo)
peut être sélectionné, le volume peut être réglé et
d’autres réglages encore peuvent être effectués,
permettant la lecture programmée automatique.
Utilisez un câble série de commande RS-232C (de
type croisé) (en vente dans le commerce) pour les
connexions.

REMARQUE

Le système d’exploitation doit être utilisé par une personne
familiarisée avec l’utilisation des ordinateurs.

•

Paramètre

Entrez les valeurs des paramètres, en alignant sur la
gauche et remplissez avec des espaces pour le restant
(Veillez à entrer quatre valeurs pour le paramètre).
Lorsque le paramètre d’entrée n’est pas dans une
plage réglable, « ERR » réapparaît (Reportez-vous à
« Format de code de réponse »).

Lorsque « ? » est entré pour certaines commandes, la
valeur de réglage actuelle répond.

Après avoir envoyé le code de retour (0DH), veillez à
envoyer aussi un saut de ligne (0AH).

Commandes à quatre chiffres : Commande. Le texte
de quatre caractères.
Paramètres à quatre chiffres : Paramètre 0–9, espace, ?

Câble série de commande RS-232C
(de type croisé)

Huit codes ASCII

eCR

Commandes à
quatre chiffres

Paramètres à
quatre chiffres

Code de
retour

Réponse normale

Réponse au problème (erreur de communication ou
commande incorrecte)

Code de retour (0DH)
