28
Anschluß an die Steuersignalbuchse (Fortsetzung)

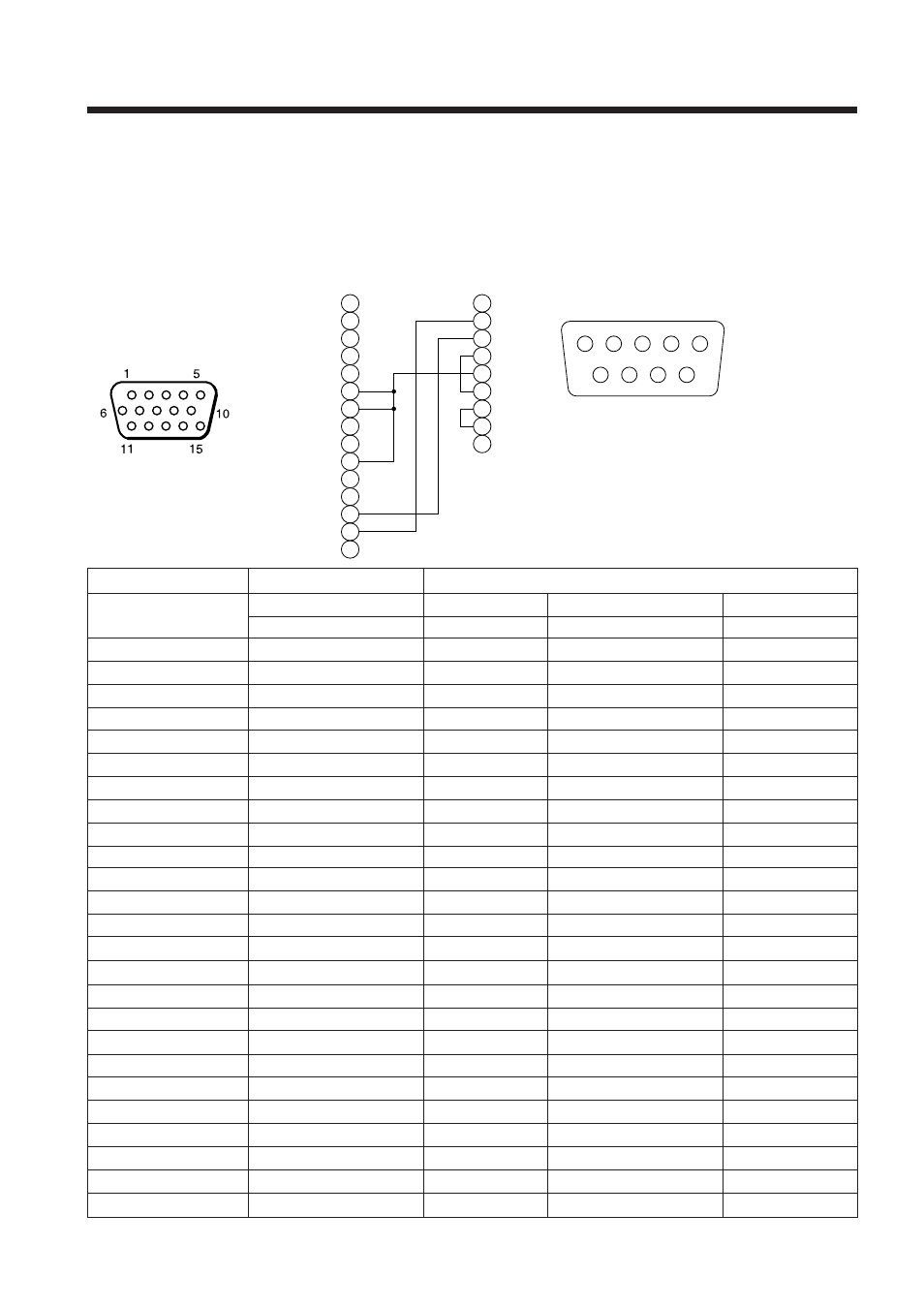

2. RS232C-Datenaustausch
(1) Den Projektor und den Computer ausschalten und das RS232C-Kabel anschließen.
(2) Den Computer einschalten, warten bis das Programm startet und dann den Projektor einschalten.
(3) Hinsichtlich der Datenübertragungsgeschwindigkeit und Anzahl der Datenbits siehe Seite 21.
(4) Den RS232C-Datenaustausch starten.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 RD
TD
GND
SELO
RTS
1
2
3
4
5
6
7
8
9 CD
RD
TD
DTR
GND
DSR
RTS
DTS
RI
1 2 3 4 5
6 7 8 9
Steuersignalbuchse
15polige
Halbformatbuchse (D-sub)
RS232C-Buchse
9polig (D-sub)
RS232C-Kabel
Projektor Computer
Projektor
→
Computer Computer
→
Projektor
Befehl
Rückmeldecode Abfragecode Einstellcode Vorgabeinstellungscode
1. 2. Daten 1. 2. 1. 2. Daten 1. 2.
MAUS 11h 05h +1 20h 05h 31h 05h +1 40h 05h
COMMUNICATE 11h 06h +1 20h 06h 31h 06h +1 40h 06h
POWER 11h 11h +1 20h 11h 31h 11h +1 ––––––
ZOOM 11h 12h +1 –––––– 31h 12h +1 ––––––
FOCUS 11h 13h +1 –––––– 31h 13h +1 ––––––
SPIEGEL 11h 14h +1 20h 14h 31h 14h +1 40h 14h
EINGB 11h 21h +1 20h 21h 31h 21h +1 40h 21h
FORMAT 12h 22h +2 20h 22h 32h 22h +2 40h 22h
LAUTST. 11h 23h +1 20h 23h 31h 23h +1 40h 23h
MUTE 11h 24h +1 20h 24h 31h 24h +1 40h 24h
HELLE 13h 31h +3 20h 31h 33h 31h +3 40h 31h
KONTRAST 13h 32h +3 20h 32h 33h 32h +3 40h 32h
FARBE 13h 33h +3 20h 33h 33h 33h +3 40h 33h
F-TON 13h 34h +3 20h 34h 33h 34h +3 40h 34h
SCHÄRFE 13h 35h +3 20h 35h 33h 35h +3 40h 35h
H-PHASE 13h 37h +3 20h 37h 33h 37h +3 40h 37h
H-POSIT 14h 38h +4 –––––– 34h 38h +4 40h 38h
H-GR. 14h 36h +4 –––––– 34h 36h +4 40h 36h
V-POSIT 14h 3Ah +4 –––––– 34h 3Ah +4 40h 3Ah
FARBBAL. R 13h 3Bh +3 20h 3Bh 33h 3Bh +3 40h 3Bh
FARBBAL. B 13h 3Dh +3 20h 3Dh 33h 3Dh +3 40h 3Dh
AUTO-EINSTELLUNG 11h 3Ch +1 20h 3Ch 31h 3Ch +1 40h 3Ch
BLANK 11h 41h +1 20h 41h 31h 41h +1 40h 41h
VERGRÖSSERN 11h 15h +1 20h 15h 31h 15h +1 40h 15h
FESTHALTEN 11h 16h +1 20h 16h 31h 16h +1 40h 16h
