9
RGB IN 1 2
CONTROL RGB OUT
S-VIDEO IN
VIDEO IN
AUDIO IN
L
MONO
R
USB
AUDIO
OUT
AUDIO IN
1 2

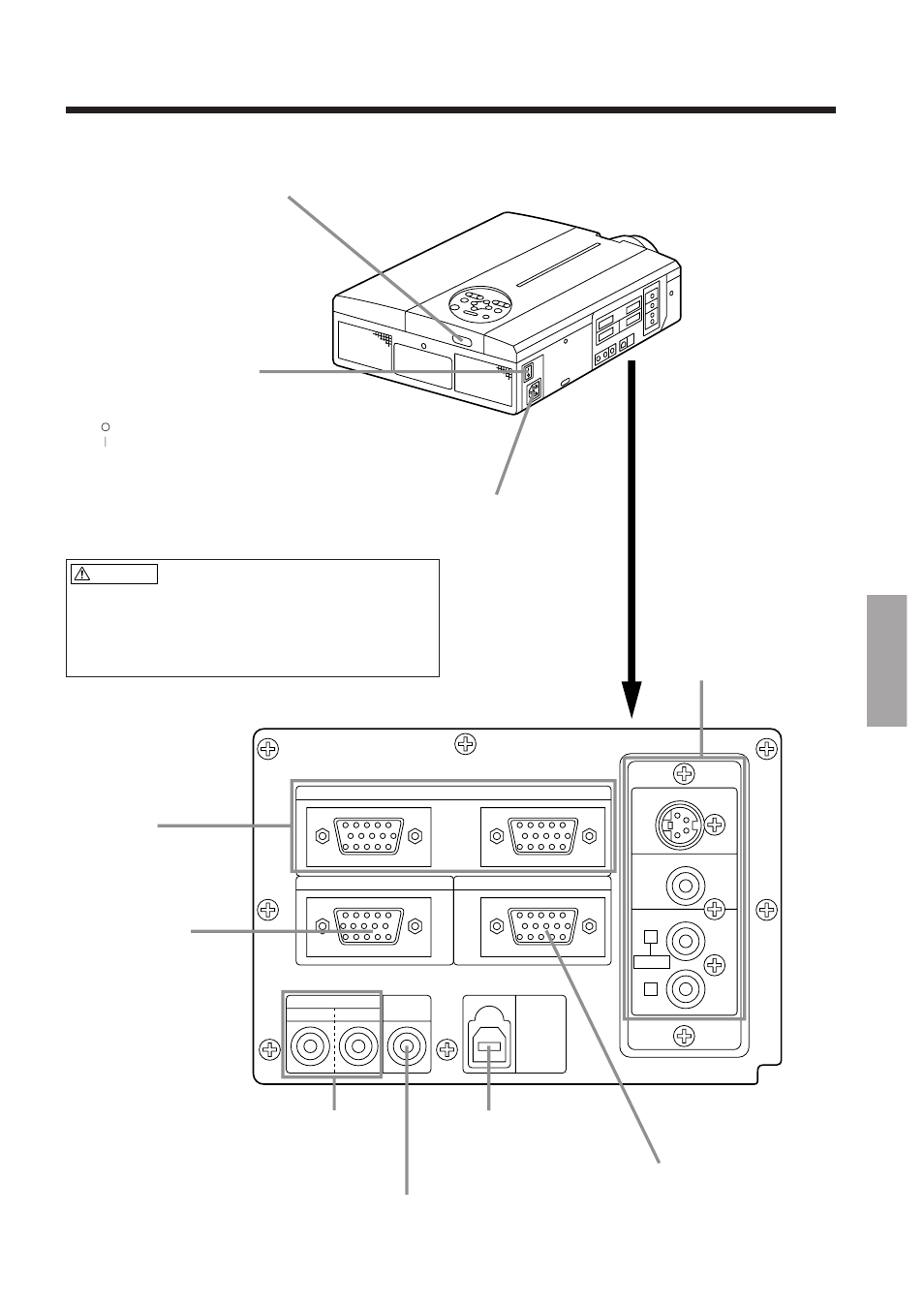

Nomi e funzioni delle singole parti (segue)
Interruttore di
alimentazione principale
Utilizzato per attivare e disattivare
l’alimentazione.
: DISATTIVAZIONE
: ATTIVAZIONE
Presa jack dell’ingresso VIDEO
Presa jack INGRESSO VIDEO S.
Miniconnettore DIN a 4 pin
Presa jack INGRESSO VIDEO
Connettore RCA
Presa jack INGRESSO AUDIO S/D
Presa jack dell’ingresso in C.A.
Utilizzata per collegare il cavo di
alimentazione ausiliario.
Presa jack
INGRESSO RGB
Accoppiamento Sub
D a 15 pin (1/2)
Presa jack di
COMANDO
(CONTROL)
Accoppiamento Sub
D a 15 pin
Presa jack USCITA AUDIO
Mini presa jack per STEREO
Presa jack AUDIO(RGB)
Mini presa jack per STEREO
Collegamento alla presa AC IN (ingresso in c.a.)
Accertarsi che la spina del cavo di alimentazione fornito in
dotazione sia inserita a fondo nella presa a jack d'ingresso in c.a.
(AC IN). Se la spina non è inserita completamente si corre il
rischio di incendio o scassa elettrica.
Ricevitore a infrarossi del
telecomando
Presa jack USCITA RGB
Accoppiamento Sub D a 15 pin
Presa jack USB
Il cursore del mouse può essere
comandato utilizzando il telecomando,
dopo il collegamento alla porta esterna
del computer riservata al mouse.
Attenzione
