1*
2*
4*
3*
5*
Geel/zwart
Gebruikt u een celluaire telefoon, sluit u deze dan aan via de
Audio Mute dempingsaansluiting voor de cellulaire telefoon.
Maakt u daarvan geen gebruik, laat de Audio Mute demping-
saansluiting dan vrij, zonder hierop iets aan te sluiten.
15 cm
DAB antenne
Gebruik alleen een Pioneer product
(bijv. AN-70DAB of AN-75DAB).
Doet u dit niet, dan kunnen zich
storingen voordoen.
Multi CD-wisselaar
(los verkrijgbaar)
Zekeringhouder
Antenne-aansluiting
Dopje (1*)
Niet verwijderen indien u deze
aansluiting niet gebruikt.
Opmerking:
De functie van 3* en 5* is mogelijk versc
hillend afhankelijk van het type auto. Indien
dit het geval is moet u 2* met 5* en 4* met 3*
verbinden.

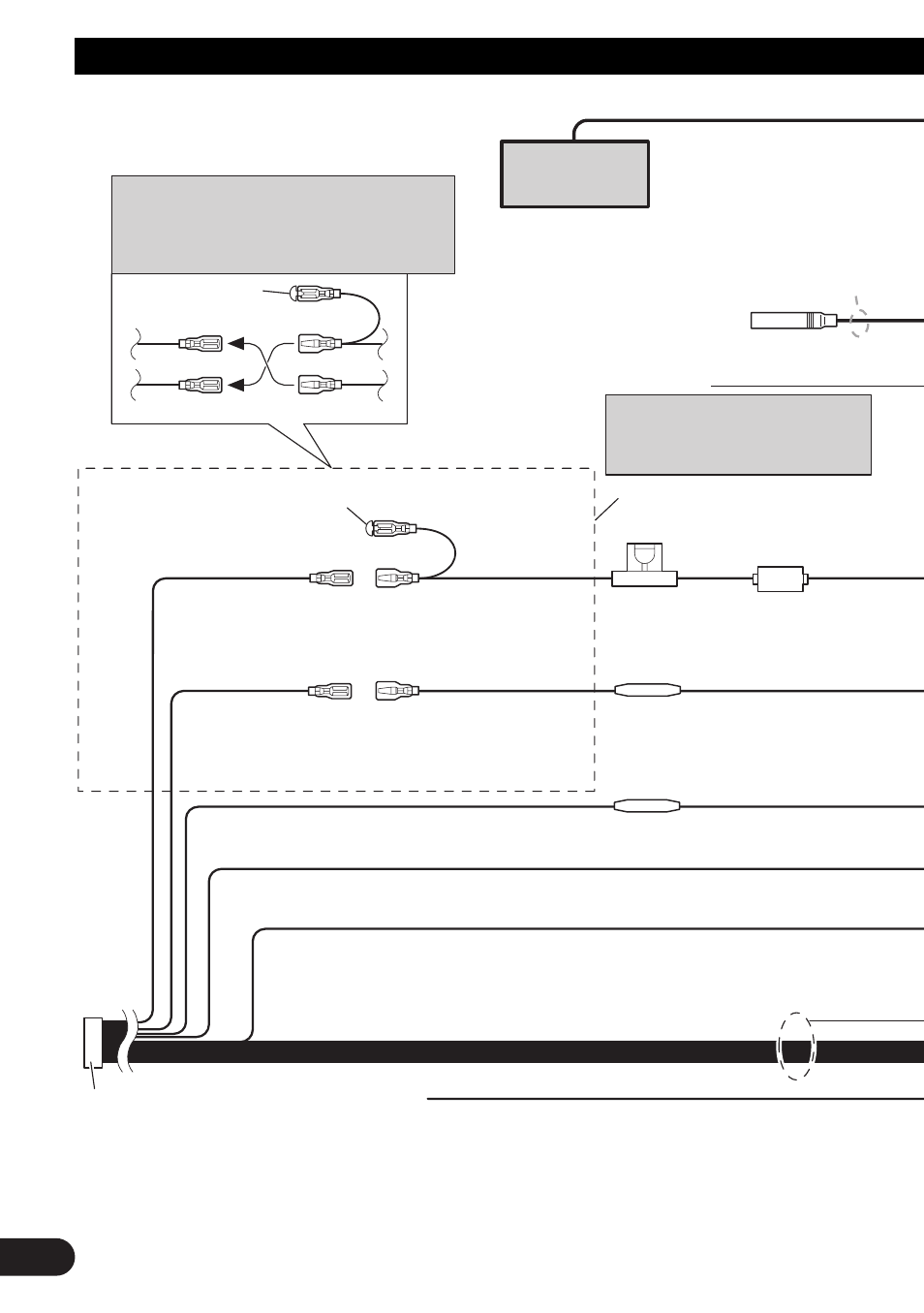

Verbind de draden van
dezelfde kleur met elkaar.
Geel (3*)
Ondersteuning
(of accessoire)
Rood (5*)
Accessoire
(of ondersteuning)
Geel (2*)
Naar de aansluiting die altijd
van stroom voorzien wordt
onafhankelijk van de stand van
het contact.
Rood (4*)
Naar de door het contact
(12 Volt gelijkstroom) (ON/OFF)
geregelde elektrische aansluiting.
Zwart (aarde)
Naar de (metalen) carrosserie van het voertuig.
Oranje/wit
Naar lichtschake laaraansluiting.
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting
mogelijk in tweeën verdeeld. U moet in dat
geval een verbinding met beide aansluitingen
maken.
Zekering
Zekering
3
Aansluiten van de apparatuur
7
Basisaansluiting
