45 cm
15 cm
15 cm
Cable IP-BUS
Nota:
Cuando se conecta un altavoz de graves secundario
a esta unidad en lugar de un altavoz trasero derecho,
no conecte el cable del altavoz trasero izquierdo a
nada. Para más detalles, refiérase al menú de ajustes
iniciales en el manual de instrucciones.
Azul/blanco
Al terminal de control de sistema
del amp. de potencia (máx. 300 mA
12 V CC).
Vea “Conectando a un amplificador de potencia
vendido separadamente”.
Entrada IP-BUS (Azul)
Unidad ASL
Este producto
Salida RCA
Vea “Conectando a un
amplificador de potencia
vendido separadamente”.
La posición de los pinos del conector ISO difiere
de acuerdo al tipo de vehículo. Conecte 6* y 7*
cuando el pino 5 es un tipo de control de antena.
En otros tipos de vehículo, nunca conecte 6* y 7*.
Azul/blanco (6*) Azul/blanco (7*)
Al terminal de control de relé de antena
automática (máx. 300 mA 12 V CC).
: Izquierdo delantero +
: Izquierdo delantero ≠
: Derecho delantero +
: Derecho delantero ≠
: Izquierdo trasero + o No se usa
: Izquierdo trasero ≠ o No se usa
: Derecho trasero + o Altavoz secundario +
: Derecho trasero ≠ o Altavoz secundario ≠
Cables de altavoz
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
Violeta
Violeta/negro

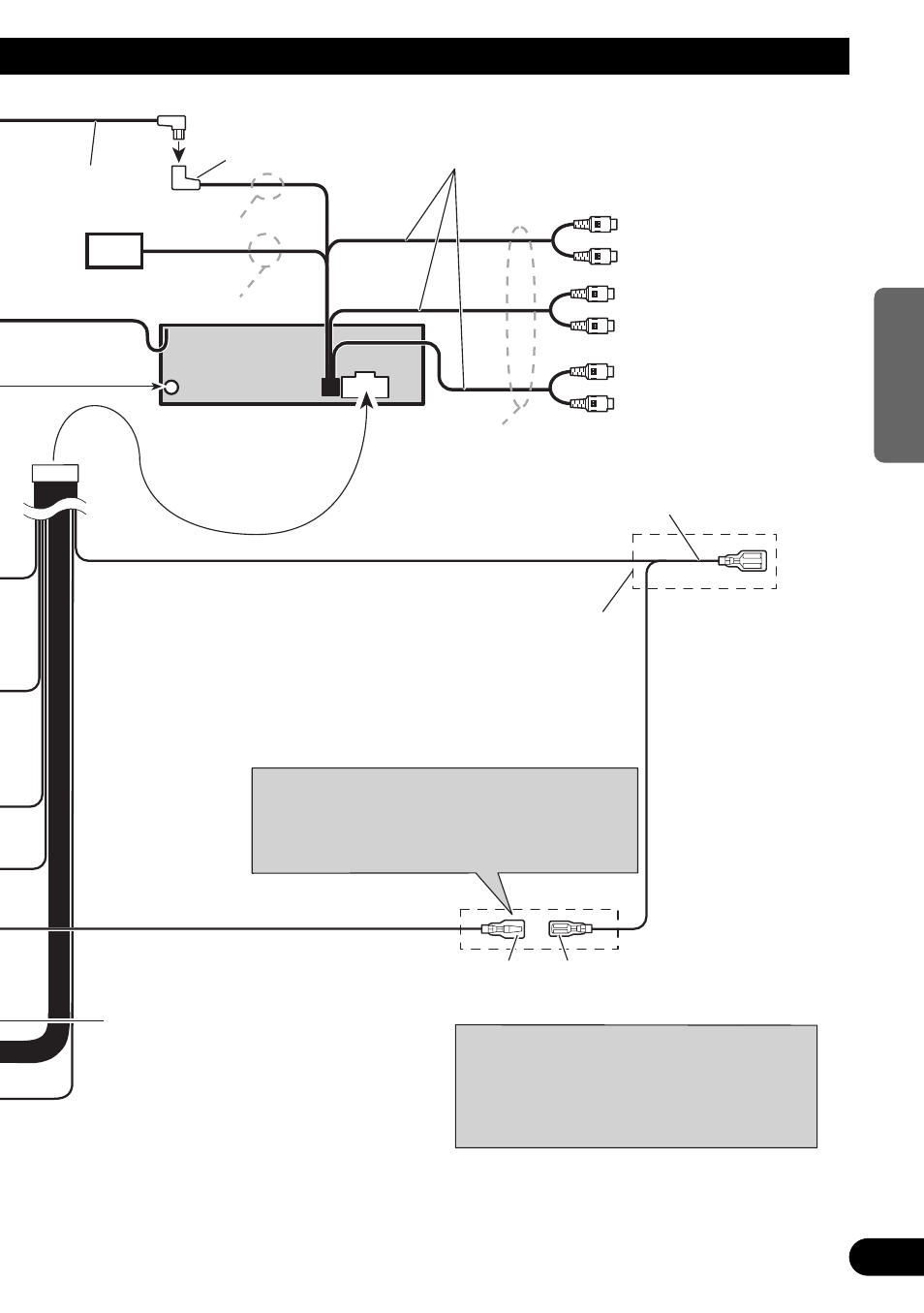

Fig. 2
