Nota:
Se, invece dell’altoparlante posteriore destro si
collega a questo apparecchio un subwoofer, il
cavo dell’altoparlante posteriore sinistoro non
deve essere collegato a nulla. Per dettagli,
vedere il manuale di istruzioni al capitolo del
menù delle predisposizioni iniziali.
La posizione dei poli del connettore ISO differisce
in relazione al tipo di veicolo. Se il polo 5 è del tipo
per il comando dell’antenna, collegare 6* e 7*. Nei
veicoli di altri tipi non collegare mai 6* e 7*.
Uscita RCA
Vedere “Collegamento ad un
amplificatore di potenza
venduto a parte”.
45 cm
15 cm
15 cm
Ingresso IP-BUS (Blu)
Cavo IP-BUS
Questo apparecchio
Cavi diffusore
Bianco
: Anteriore sinistro +
Bianco/nero : Anteriore sinisrto ≠
Grigio
: Anteriore destro +
Grigio/nero : Anteriore destro ≠
Verde : Posteriore sinistro + o Non usare
Verde/nero : Posteriore sinistro ≠ o Non usare
Violetto : Posteriore destro + o Subwoofer +
Violetto/nero : Posteriore destro ≠ o Subwoofer ≠
Blu/bianco (6*) Blu/bianco (7*)
Al terminale di comando del relais
dell’antenna ad alzo automatico (massimo
300 mA, con corrente continua a 12 V).
Vedere “Collegamento ad un amplificatore di potenza
venduto a parte”.
Blu/bianco
Al terminale di controllo del sistema
dell’amplificatore di potenza (massimo
300 mA, con corrente continua a 12 V).

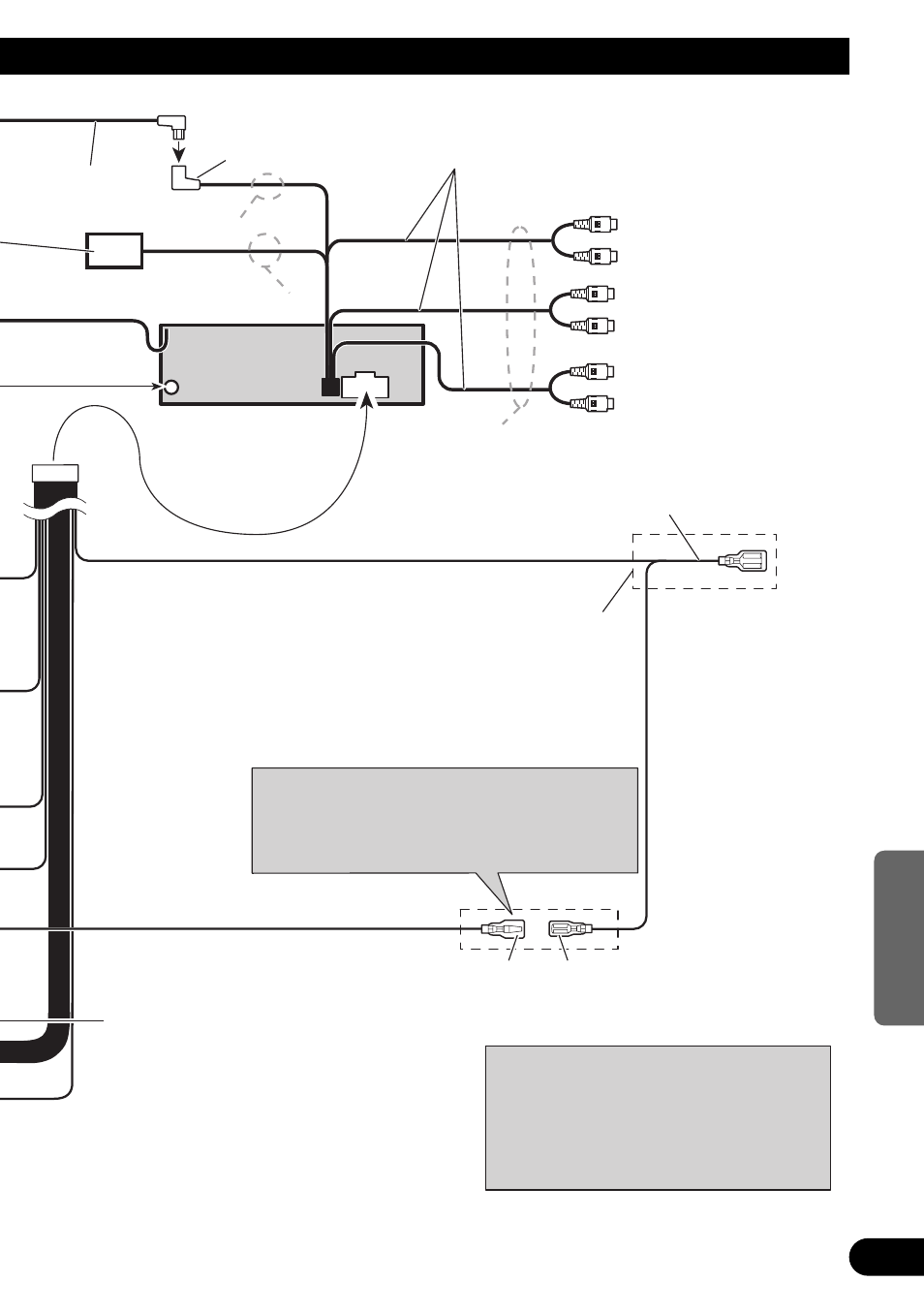

Fig. 2
