1*
2*
4*
3*
5*
15 cm
Antena DAB
Utilice solamente un producto Pioneer
(AN-70DAB o AN-75DAB, por
ejemplo). En caso contrario, puede
producirse un malfuncionamiento.
Portafusible
Negro (masa)
A la carrocería del vehículo (parte metálica).
Anaranjado/blanco
Al terminal de interruptor
de iluminación.
Resistencia
de fusible
Resistencia
de fusible
Jack para antena
Conector ISO
Nota:
Dependiendo del tipo del vehículo, la función
de 3* y 5* puede ser diferente. En este caso,
asegúrese de conectar 2* a 5* y 4* a 3*.
Tapa (1*)
Cuando este terminal no se
usa, no retire la tapa.
Rojo (5*)
Accesorio
(o reserva) Rojo (4*)
Al terminal de energía eléctrica
controlado por el interruptor
de encendido del vehículo
(12 V CC) ON/OFF.
Nota:
En algunos vehículos, el conector ISO puede
estar dividido en dos partes. En este caso,
asegúrese de conectar a ambos conectores.
Amarillo (2*)
Al terminal con suministro
constante de electricidad,
independientemente de la
posición del interruptor de
encendido.
Amarillo (3*)
Reserva
(o accesorio)
Reproductor de
Multi-CD (en venta
por separado)
Conecte los conductores del
mismo color uno a otro.
Amarillo/negro
Si utiliza un teléfono celular, conéctelo por el cable de
enmudecimiento de audio del teléfono celular. Si no,
mantenga el enmudecimiento de audio libre de cualquier
conexión.
3

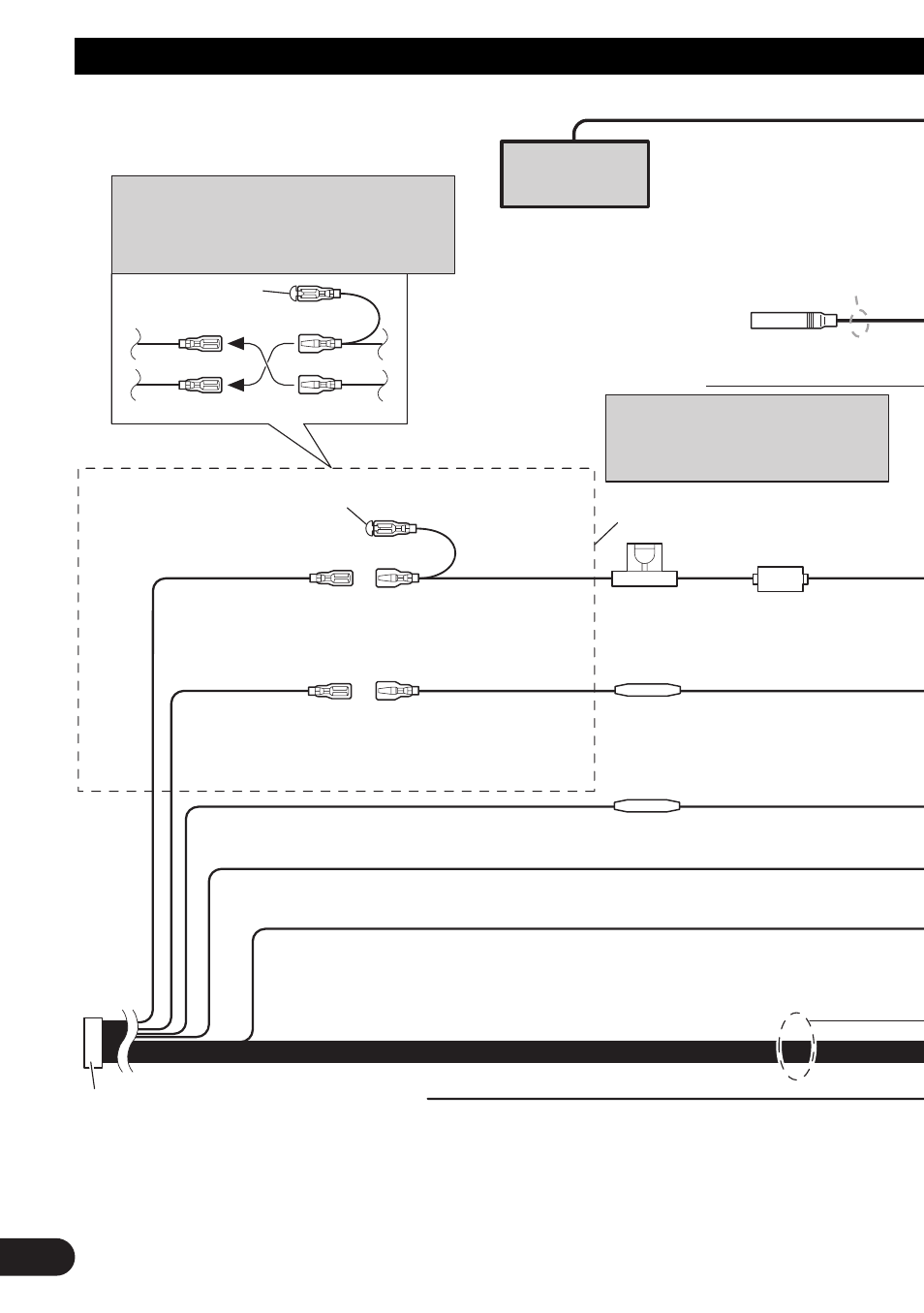

Conexión de las unidades
7
Conexión básica
