60

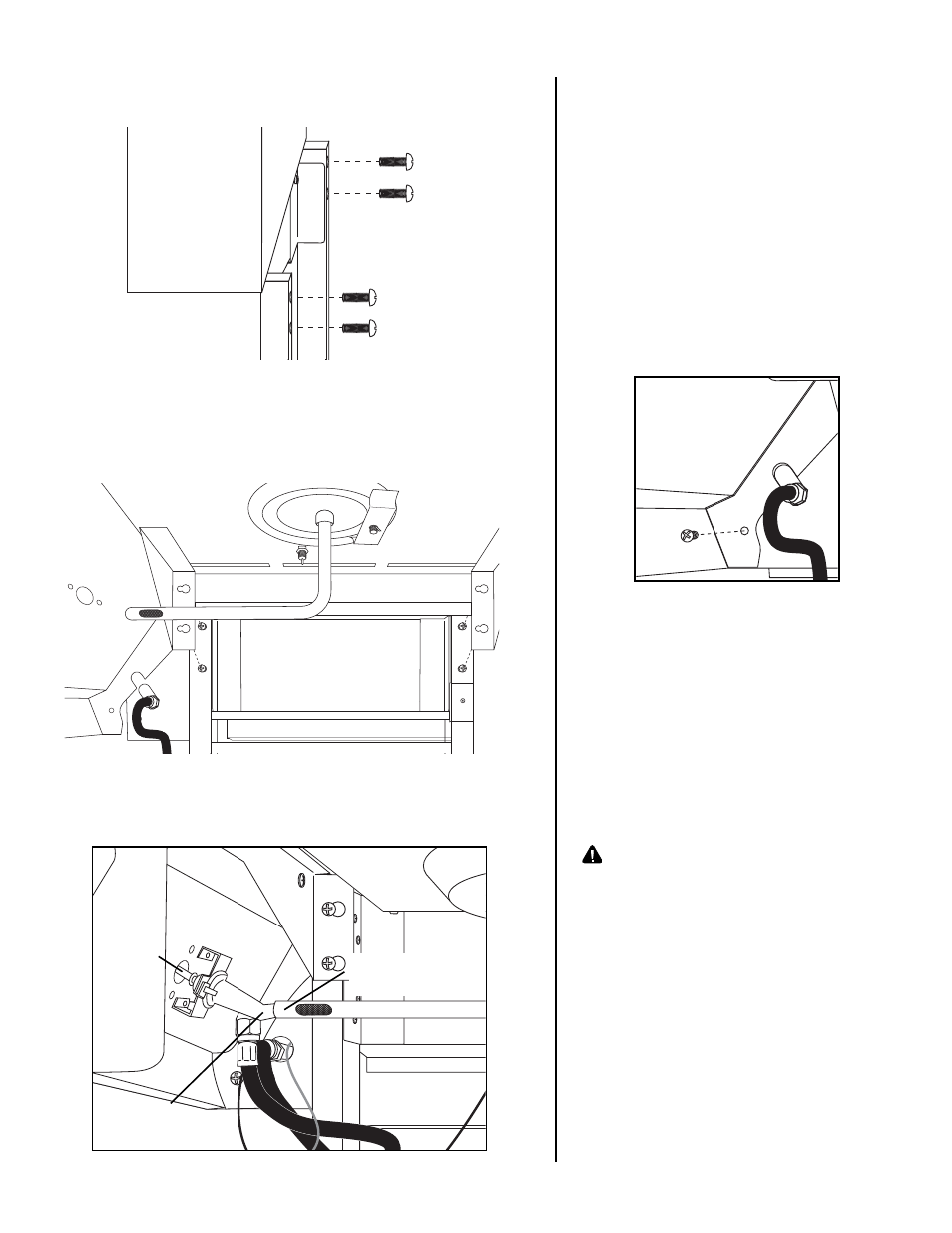

Paso 13
Instale el conjunto de la hornilla
lateral en el lado derecho del
bastidor del carro. Inserte dos
pernos M6 X 12mm (negros) en
ambas piernas derechas a mitad
de camino. Coloque el conjunto de
la hornilla sobre los pernos y
deslícelo hacia atras de la parrilla,
luego apriete bien. Conecte el
panel delantero de la hornilla lateral
a la caja de la parrilla con un perno
M6 X 12mm (negros).
Paso 14
Quite dos pernos y arandelas de
resorte de la válvula de la hornilla
lateral. Inserte el conjunto de la
válvula de la hornilla lateral a través
del agujero en la base de la mesa
de la hornilla lateral, luego asiente
firmemente la boquilla de la válvula
en el venturi de la hornilla.
Manténgala en posición mientras
ejecuta el Paso 15.
ADVERTENCIA:
Nunca use la parrilla sin
haber verificado que no hay
fugas en las conexiones y
mangueras de gas. Consulte
los procedimientos
apropiados en la sección de
"Pruebas de detección de
fugas" en este manual.
Válvula
de la
Hornilla
Lateral
Venturi de la
Hornilla
Boquilla de
la Válvula
