Paso 8

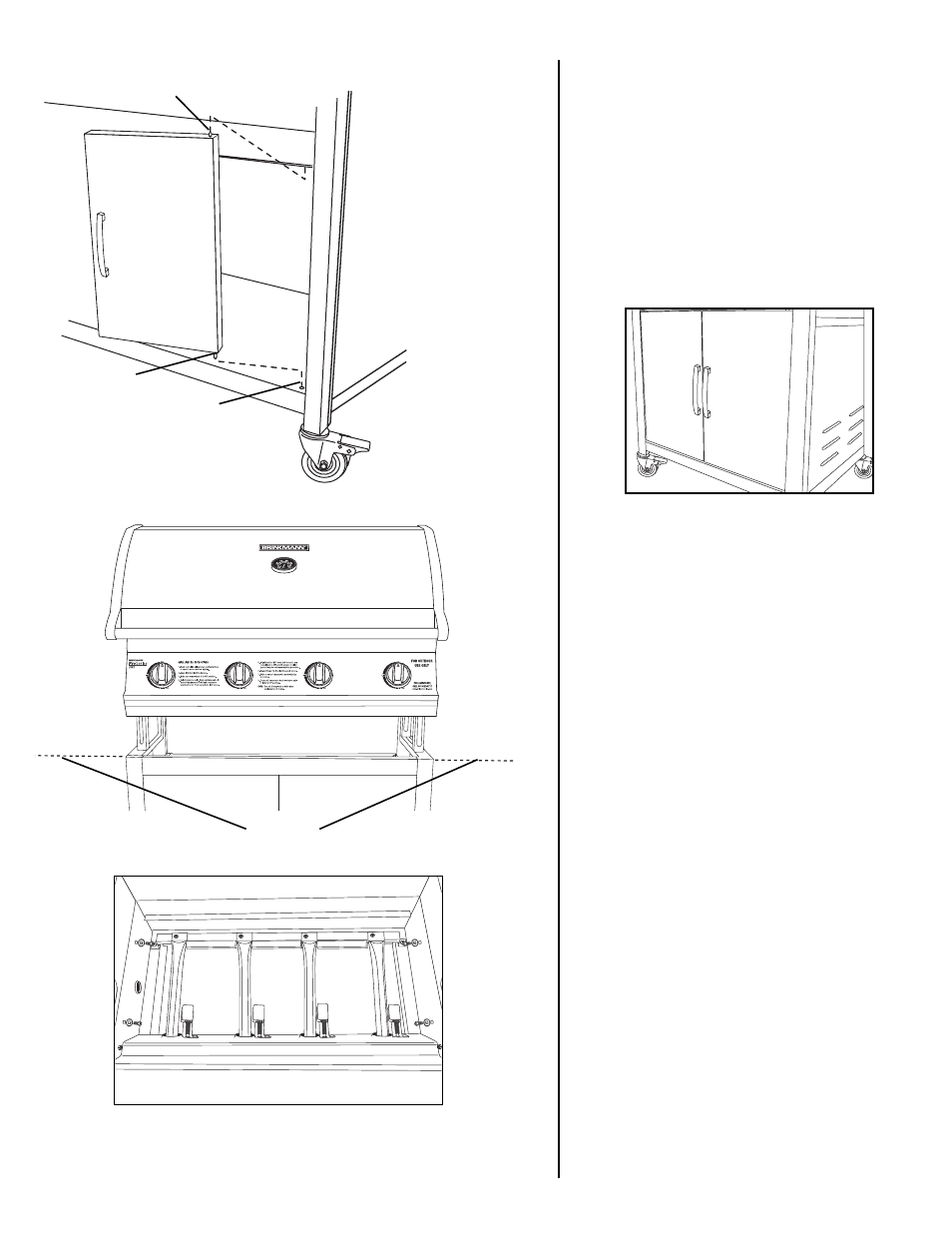

Inserte la puerta derecha sobre el
pivote inferior (en el panel inferior
del carro), luego alinee la puerta
con el bastidor del carro. Oprima el
pasador de resorte situado en el
borde superior de la puerta y
deslícela hacia el panel lateral del
carro hasta que el pasador se trabe
en el agujero del soporte de la
puerta. Repita para la otra puerta.
Nota: Cuando ejecute el Paso 9,
levante el caja de la parrilla
desde los paneles delantero
y trasero para prevenir
lesiones a las manos y
dedos.
Paso 9
Con la ayuda de un amigo, coloque
la caja de la parrilla sobre el
bastidor del carro. La caja de la
parrilla se apoyará sobre la base
angular de los soportes verticales.
Alinee los agujeros de los pernos
situados en la sección exterior de la
caja de la parrilla. Sujete con cuatro
pernos M6 X 10mm (negros) y
arandelas de estrella (negras).
Pasador de Resorte
Pivote
Inferior
Alinee
Pivote de
Puerta
