19

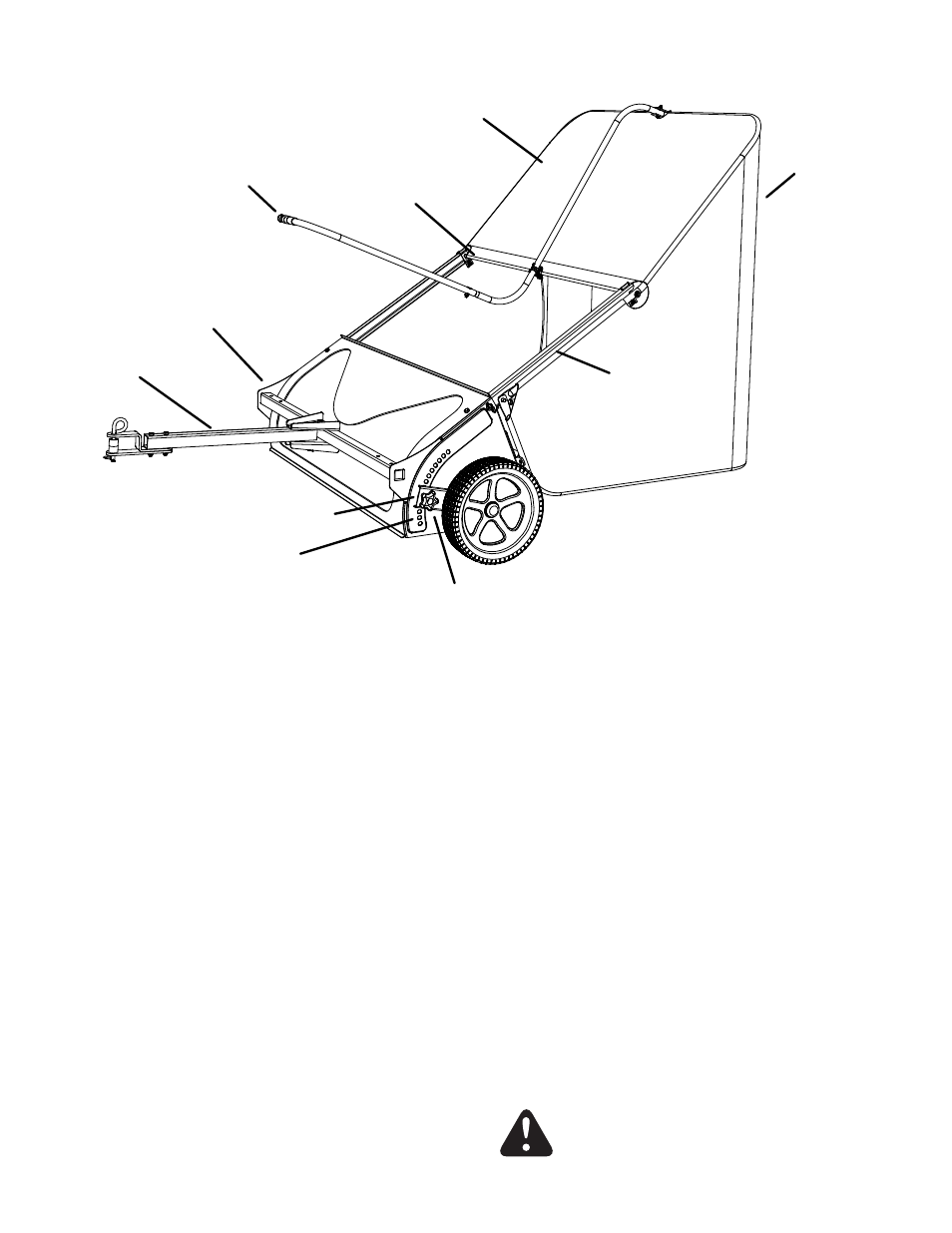

oPeraCIÓn
BOLSA DE
LA TOLVA
PALANCA
DE VACIADO
MANIJA DE AJUSTE DE LA ALTURA
PROTECTOR CONTRA EL VIENTO
AGUJEROS DE AJUSTE DE LA ALTURA
CANALES DEL
BRAZO DE LA
BOLSA
PERILLA
VARILLA DE PIVOTE
BARRA DE
TRACCIÓN
TUBO DE DESPLAZAMIENTO
DE LA BARRA DE TRACCIÓN
Bolsa de la tolva Recolecta el pasto recortado, hojas y residuos.
Palanca de vaciado Permite vaciar la bolsa de la tolva desde el asiento del conductor.
Protector contra el viento Ayuda a evitar que el viento sople fuera de la bolsa de la tolva el material recolectado.
Canales del brazo de la bolsa Conecta la bolsa de la tolva a la carcasa de la barredora.
Varilla de pivote Permite que la bolsa de la tolva se incline hacia delante para vaciar el material.
manija de ajuste de la altura Ajusta la altura de operación de la barredora.
agujeros de ajuste de la altura Mantiene la manija de ajuste de la altura en posición cuando está bloqueado.
Perilla Bloquea la manija de ajuste de la altura en un agujero de ajuste de altura.
Barra de tracción Conecta la barredora al vehículo de remolque. Se ajusta para varias alturas de enganches del tractor.
Tubo de desplazamiento Permite desplazar del tractor la barra de tracción.
de la barra de tracción
CÓmo usar la BarreDora
aJusTe De la alTura De los CePIllos
Para ajustar los cepillos de la barredora en su mejor altura de
operación, afloje la perilla de ajuste y presione hacia abajo
sobre la palanca de ajuste de altura para levantar el cepillo,
o presione hacia arriba para bajar el cepillo. Vea la figura
mostrada arriba. El mejor ajuste es cuando la graduación
del cepillo está a 1/2 pulgada por debajo de la superficie del
pasto. Siempre corte el césped a una altura pareja antes de
barrer.
VeloCIDaD De BarrIDo
Ensaye una velocidad inicial de aproximadamente 3 millas
por hora (5 km por hora) (tercera velocidad en la mayoría de
los tractores). Dependiendo de las condiciones, puede ser
necesario ajustar la velocidad de barrido a fin de obtener los
mejores resultados. PreCauCIÓn: Mantenga la barredora alejada del
fuego. El calor excesivo puede dañar los cepillos y la
bolsa de la tolva y causar que se incendie la bolsa y
su contenido.
VaCIaDo De la BarreDora
La barredora se puede vaciar sin necesidad de desenganchar
el tractor o de que el operador se desmonte. Tire de la palanca
de vaciado hacia adelante para vaciar la tolva. Siempre vacíe
la tolva después de cada uso.
DesPlaZamIenTo De la Barra De TraCCIÓn
La barra de tracción puede acoplarse en el conjunto de agu-
jeros al centro, al lado izquierdo o al lado derecho en el tubo
de desplazamiento de la barra de tracción.
