15

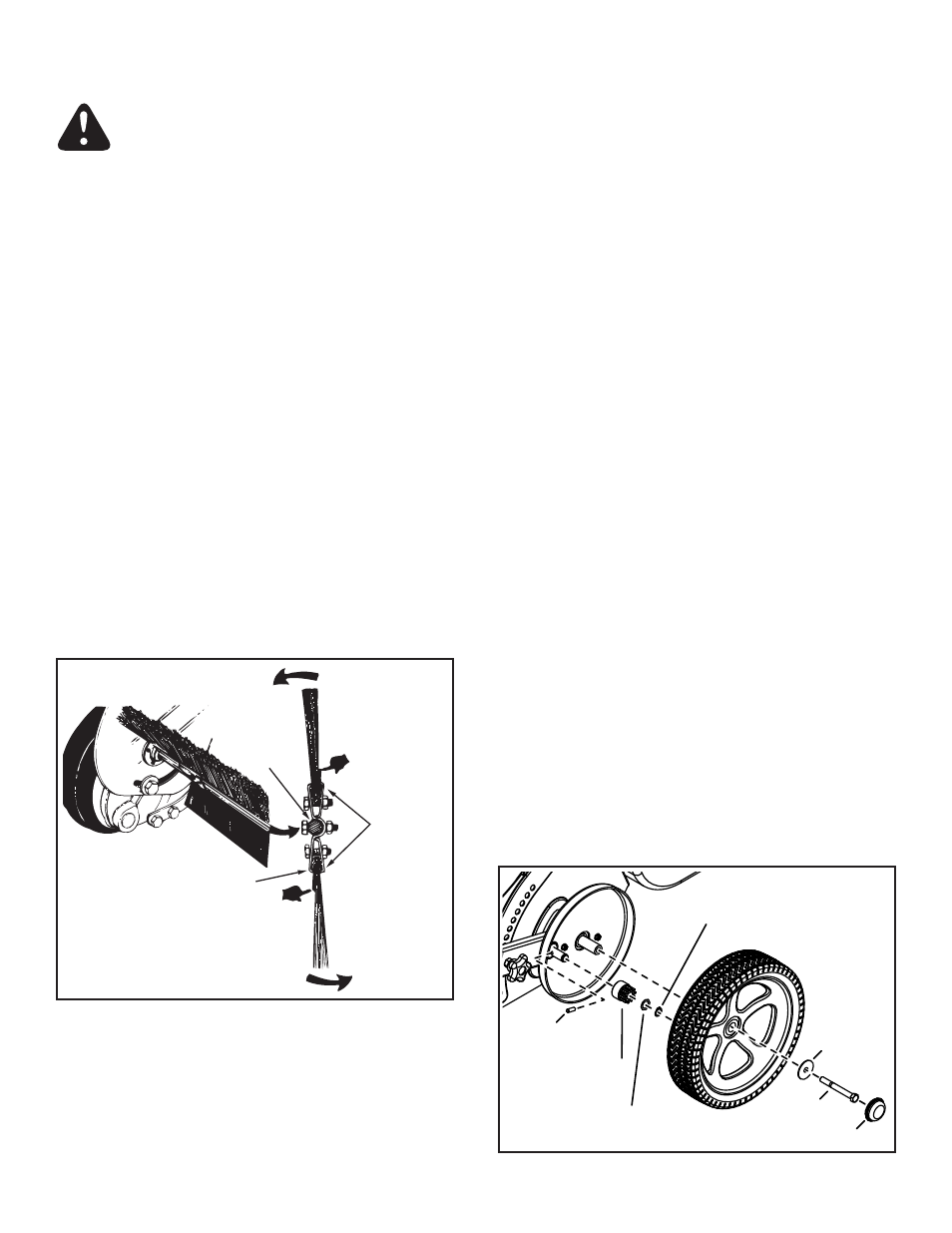

remPlaCemenT Des BalaIs
remarQue: Le remplacement des balais doit s'effectuer un à
la fois.
Démontez le sac de récupération des débris de la 1.
balayeuse.
Desserrez les boulons hexagonaux et les contre-écrous
2.
des deux pattes de fixation qui maintiennent un seul balai
sur le dispositif retenant les deux balais. NE PAS desserrer
ni démonter les boulons qui maintiennent le dispositif de
retenue des deux balais sur l'axe des balais.
Faites glisser le balai en dehors des pattes de fixation en
3.
notant le côté de du balai sur lequel se chevauchent les
soies.
Installez un nouveau balai en vous assurant que les soies
4.
se chevauchent du même côté qu'auparavant.
maInTenanCe eT rÉGlaGes
enTreTIen Des enGrenaGes Des
roues eT PIGnons
ImPorTanT: ne Pas démonter les deux roues simultanément
afin d'éviter d'intervertir des pièces. (Les engrenages droit et
gauche des pignons ne sont pas interchangeables.) Prenez
note de la position des rondelles et des anneaux à ressort
pendant le démontage.
Retirez la roue en enlevant tout d'abord l’enjoliveur puis le 1.
boulon hexagonal et la rondelle.
Retirez les bagues de retenue et les rondelles qui
2.
maintiennent les pignons sur les axes.
Retirez les pignons des axes en veillant à maintenir les
3.
rondelles et les autres pièces en veillant à les garder dans
la même position lorsque vous les retirer des axes.
Pour procéder au remontage, glissez les pignons, les
4.
rondelles et les bagues de retenue à nouveau sur l’axe
dans le même ordre que lorsque vous les avez retirés.
Graissez légèrement les deux axes et remplissez le pignon
5.
avec de la graisse.
Graissez légèrement l’axe puis remettez en place la roue.
6.
Les balais doivent seulement tourner pendant la rotation 7.
vers l’avant de la roue. Si les balais sont entraînés (en
rotation) aussi bien lors de la rotation en marche avant
qu’en marche arrière de la roue, la goupille d'entraînement
se trouve coincée dans l'engrenage du pignon. Démontez
l'ensemble afin de nettoyer et de graisser la goupille
d'entraînement ainsi que l'engrenage du pignon.
remIsaGe
Nettoyez parfaitement la balayeuse et le sac afin de 1.
prévenir toute apparition de rouille et de moisissure.
Pour plier le sac de récupération des débris en vue de son
2.
entreposage, démontez les deux tiges de support situées à
l'arrière du sac.
aTTenTIon : avant de remiser la balayeuse,
videz toujours le sac de récupération des débris
afin d'éviter toute combustion spontanée. Retirez la broche d’attelage (20) du trou central, déplacez 3.
la barre d'attelage vers la droite ou la gauche puis remettez
en place la broche d’attelage (20). Reportez-vous à
l’illustration 5 de la page 4.
Retirez les écrous à oreilles en plastique (31) des rails des
4.
bras du sac. Repliez les bras à rails du sac vers l’intérieur
du boîtier de la balayeuse et remettez en place les écrous
à oreilles en plastique (31). Reportez-vous à l’illustration 2
de la page 4.
Remisez la balayeuse dans un endroit sec.
5.
BOULON
HEXAGONAL
RONDELLE
ENJOLIVEUR
RONDELLE DE CALAGE
ANNEAUX À RESSORT
GOUPILLE
D'ENTRAÎNEMENT
ENGRENAGE
SENS DE ROTATION
DU BALAI
SENS DE ROTATION
DU BALAI
LES SOIES SE
CHEVAUCHENT
LES SOIES SE
CHEVAUCHENT
PATTES DE
FIXATION
D'UN BALAI
PATTE DE FIXATION
DES DEUX BALAIS
AXE DU
BALAI
FIGure 20
FIGure 21
