AMPSUB210
MANUAL DEL PROPIETARIO
9200 North Decatur St. Portland, OR 97203 • 503.286.9300 • www.audiosource.net
15
CONFIGURACIÓN PARA FUENTES MÚLTIPLES
En la aplicación mostrada en la Figura 11, un sistema de audio distribuido
está conectado al AMPSUB210 como amplificador de zona local a través
de entradas de Línea 2. Normalmente el sistema de audio distribuido será
la fuente de audio del AMPSUB210. El audio distribuido es luego pasado
para ser utilizado por zonas adicionales o sub-zonas en el sistema
distribuido a través de salidas de Línea 2.
Si el total de audio distribuido en cámara estuviera disponible solamente como
una señal de nivel de parlante usted podría conectarlo a las conexiones “Parlantes
In” y configurar el interruptor de ruteo en la posición “Línea 2", la posición de mano
derecha del interruptor (Figura 12). El AMPSUB210 ya no podrá pasar el Total de
Audio Distribuido en Cámara a otra zona a través de la Salida de Línea 2. Si usted
tiene cualquier pregunta relativa a esta configuración, llame al soporte técnico de
AudioSource® al 1.800.435.7115 o 503.286.9300.

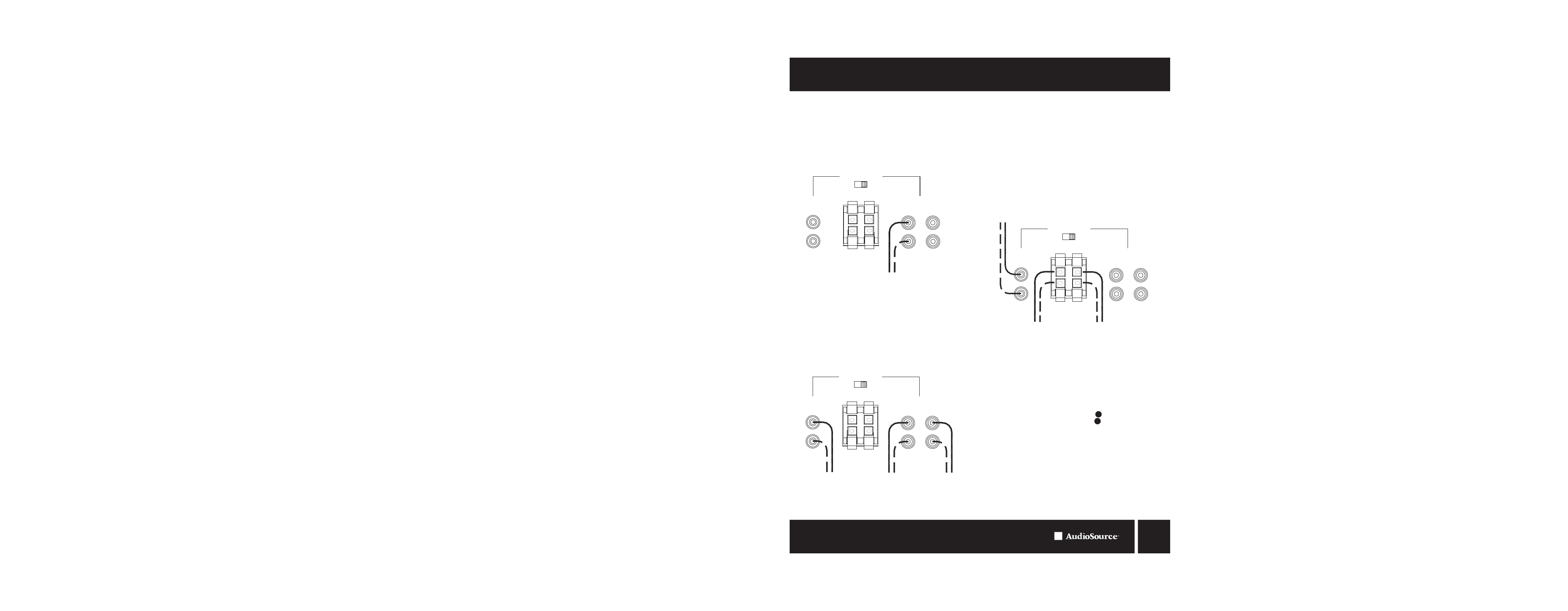

Figure 10. Configuración Estéreo
Figure 11. Configuración Para Fuentes Multiples
Figure 12. Nivel de Parlante Para Fuentes Multiples
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
APLICACIONES
CONFIGURACIÓN DE FUENTE INDIVIDUAL
En esta configuración el amplificador reproduce una fuente individual
tal como home theater o estéreo hogareño. Conecte los enchufes de
salida de línea de un pre-amplificador estéreo o receptor a los enchufes
de entrada de Línea 2 de su AMPSUB210. (Figura 10) A continuación
conecte sus parlantes a las terminales observando la polaridad
apropiada (vea “Terminales de Parlante” en la Página 14).
La salida de audio de una fuente local, tales como un reproductor de MP3•,
CD, televisión, computadora, etc., está conectada al AMPSUB210 a través
de entradas de Línea 1, y cuando la fuente local está activa, su señal tendrá
prioridad sobre la señal de audio distribuida, presente en la Línea 2. Sin
embargo, la señal de audio distribuida todavía estará presente en la entrada
de Línea 2. En esta circunstancia la salida de audio de la fuente local será
escuchada a través del AMPSUB210. Una ves que la fuente local es apagada
o enmudecida, el AMPSUB210 cambiará de regreso automáticamente al
sistema de audio distribuido como una fuente de audio, asumiendo que la
fuente local permanece inactiva.
La demora de 4 segundos determina cuando ocurrirá el cambio de regreso
para la fuente normal. Esta configuración asume que todas las señales
entrantes están a nivel de línea y no a nivel de parlante.
(De la Línea de
Preamplificador Fuera)
(De la Línea de
Preamplificador Fuera)
(De la Línea Local
de la Fuente Fuera)
(Fuera a Zonas
Adicionales)
(De la Línea Local
de la Fuente Fuera)
(Entrada de Nivel de Parlante)
CONFIGURACIÓN DE LA ENTRADA LFE
Algunos receptores home theater tienen Salida LFE. Esto evita el control
de volumen del amplificador, por lo tanto utilice el receptor para configurar
niveles. También configure la Transición Variable a la posición de máxima
en sentido horario (500Hz) y el Filtro Sub-sónico levemente más bajo que
el punto F3 del parlante de graves, o entre las 9 y las 12 si la especificación
del parlante de graves no está disponible. Vea el diagrama de bloque
(figura 5) en la página 5.
