AMPSUB210
GUIDE DE L’UTILISATEUR
9200 North Decatur St. Portland, OR 97203 • 503.286.9300 • www.audiosource.net
11
CONFIGURATION POUR SOURCES MULTIPLES
Dans l’application illustrée à la Figure 11, un système audio réparti est
connecté à l’AMPSUB210 en tant qu'amplificateur de zone locale via les
entrées de la Ligne 2. En général, le système audio réparti constituera
la source audio du AMPSUB210. L’audio réparti est ensuite retransmis
afin d’être utilisé par des zones additionnelles ou des sous-zones du
système réparti via les sorties de la Ligne 2.
Si l’ensemble de l’audio réparti dans la maison n’était disponible qu’en tant que
signal de niveau de haut-parleur, vous pourriez le connecter aux connexions
«Speaker In» et configurer l’interrupteur de commutation en position «Ligne 2»,
l’interrupteur positionné sur la main droite (Figure 12). L’AMPSUB210 ne sera plus
en mesure de passer l’Audio réparti dans toute la maison (Whole House
Distributed Audio) à une autre zone via la Sortie de la Ligne 2. Si vous avez des
questions au sujetde cette configuration, veuillez appeler le service d’assistance
technique de AudioSource® au 1.800.435.7115 ou 503.286.9300.

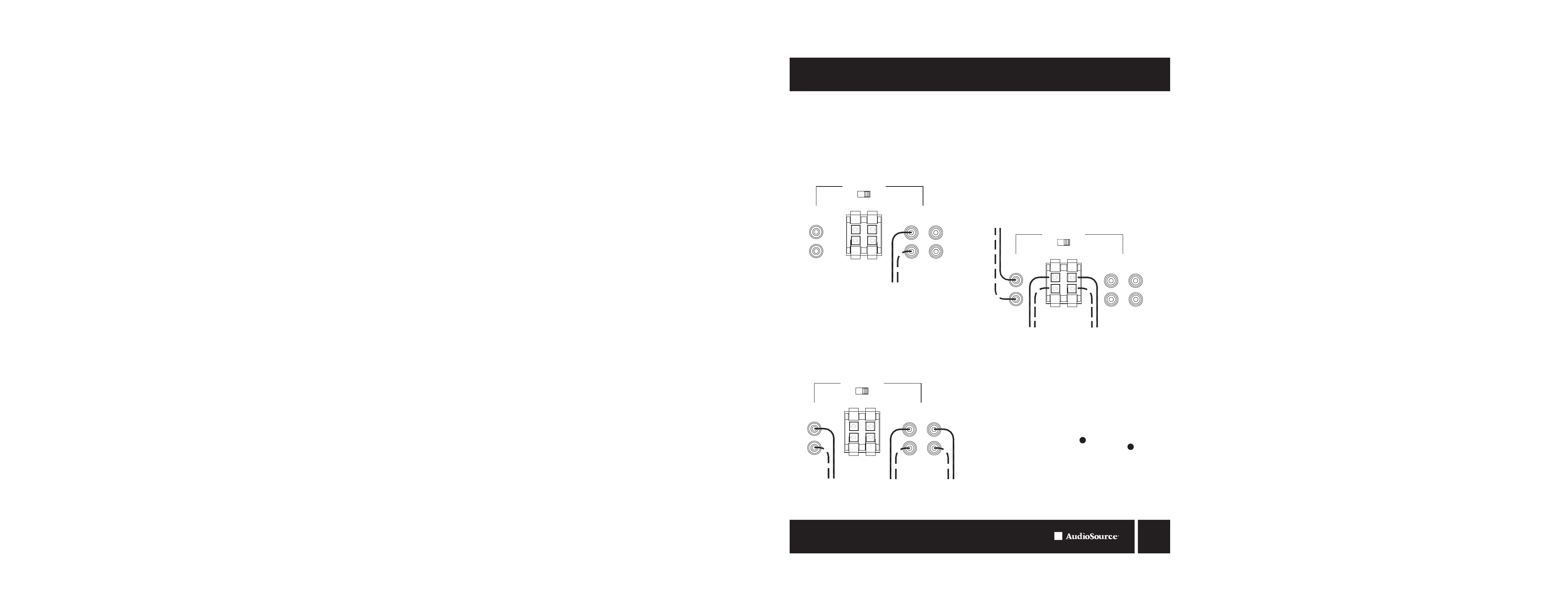

Figure 10. Configuration Stereo
Figure 11. Configuration Pour Sources Multiples
Figure 12. Niveau de Haut-parleur Pour Sources Multiples
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1
Line 2
Line 1 Line 2
+ +
- -
V V
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
APPLICATIONS
CONFIGURATION POUR UNE SOURCE UNIQUE
Selon cette configuration, l’amplificateur joue une seule source, comme
pour un cinéma maison ou une chaîne stéréo maison. Connectez les
connecteurs femelles de la ligne de sortie en provenance d’un
préamplificateur de stéréo ou d’un receveur aux connecteurs femelles
de la Ligne 2 de votre AMPSUB210. (Figure 10) Puis, connectez vos
haut-parleurs aux bornes en respectant la polarité correcte
(voir «Bornes de haut-parleurs» Page 10).
La sortie audio d’une source locale, telle que pour un MP3 Player, CD,
télévision, ordinateur, etc., est connectée au AMPSUB210 via les entrées
de Ligne 1, et chaque fois que la source locale est active, son signal disposera
de la priorité par rapport au signal audio détecté au niveau de la Ligne 2.
Néanmoins, le signal audio réparti sera encore détectable au niveau de
l’entrée de la Ligne 2. Dans ces circonstances, la sortie audio de la source
locale sera entendue via le AMPSUB210. Une fois que la source locale est
éteinte ou mise en sourdine, l’AMPSUB210 retournera automatiquement
au système audio réparti en tant que source audio, en supposant que
la source active demeure inactive.
La période de décroissance de 4 secondes détermine le moment selon lequel
une commutation de retour à la source normale aura lieu. Cette programmation
suppose que tous les signaux entrants sont au niveau de ligne et non au niveau
du haut-parleur.
(Du Préamplificateur Revêt Hors)
(Du Préamplificateur
Revêt Hors)
(De la Ligne Locale
de Source Hors)
(Les Zones hors
Supplémentaires)
(Entrée de niveau du haut-parleur)
CONFIGURATION POUR ENTRÉE LFE
Certains receveurs de cinéma maison disposent de sorties d’effets de
basses fréquences (LFE Output). Du fait que cela contourne le contrôle
du volume de l’amplificateur, utilisez le receveur afin de configurer les
niveaux. Réglez également le Croisement variable en position ultime
dans le sens de l’aiguille d’un montre (500Hz) ainsi que le Filtre
subsonique légèrement plus bas que le point F3 de votre caisson aux
extrêmes graves, ou entre 9 et 12 heures, en cas d’absence de
spécifications du caisson. Consultez le schéma fonctionnel
(figure 5) à la page 5.
