8
MS-7677

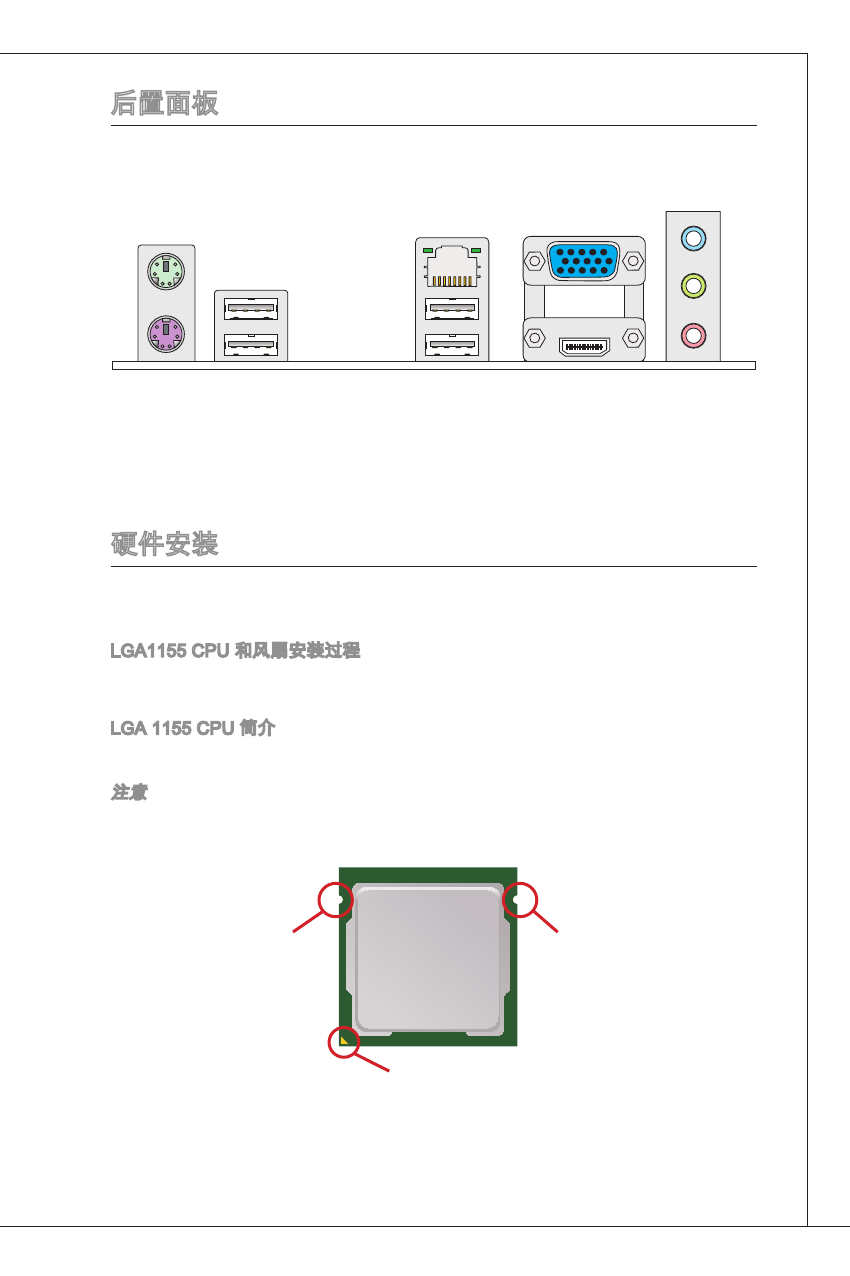

后置面板
后置面板提供了以下接口:
硬件安装
本章节提供了CPu和内存安装说明，以及主板上的跳线设置。当您进行安装时，
请小心处理零组件，并且根据下列安装程序安装。
LGa55 CPu 和风扇安装过程
当您在安装CPu时，请务必确认您使用的CPu带有防过热的散热片。如果您的
CPu没有散热片，请与销售商联系，并在开机之前妥善安装。
LGa 55 CPu 简介
LGa 55 CPu 的表面，使用一些散热胶涂在 CPu 表面， 使它更好的散热。
注意
为维持系统稳定，请使用盒装CPu风扇或是其它增强型散热装置。
鼠标
键盘
VGa 端口
Lan
uSB 端口
Line-in
Line-out
MiC
注意: 为了达到 8 声道音效，第 7 和第 8 声道必须从前置面板输出。
对齐点
黄色的三角指示为Pin
对齐点
uSB 端口
HdMi 端口
