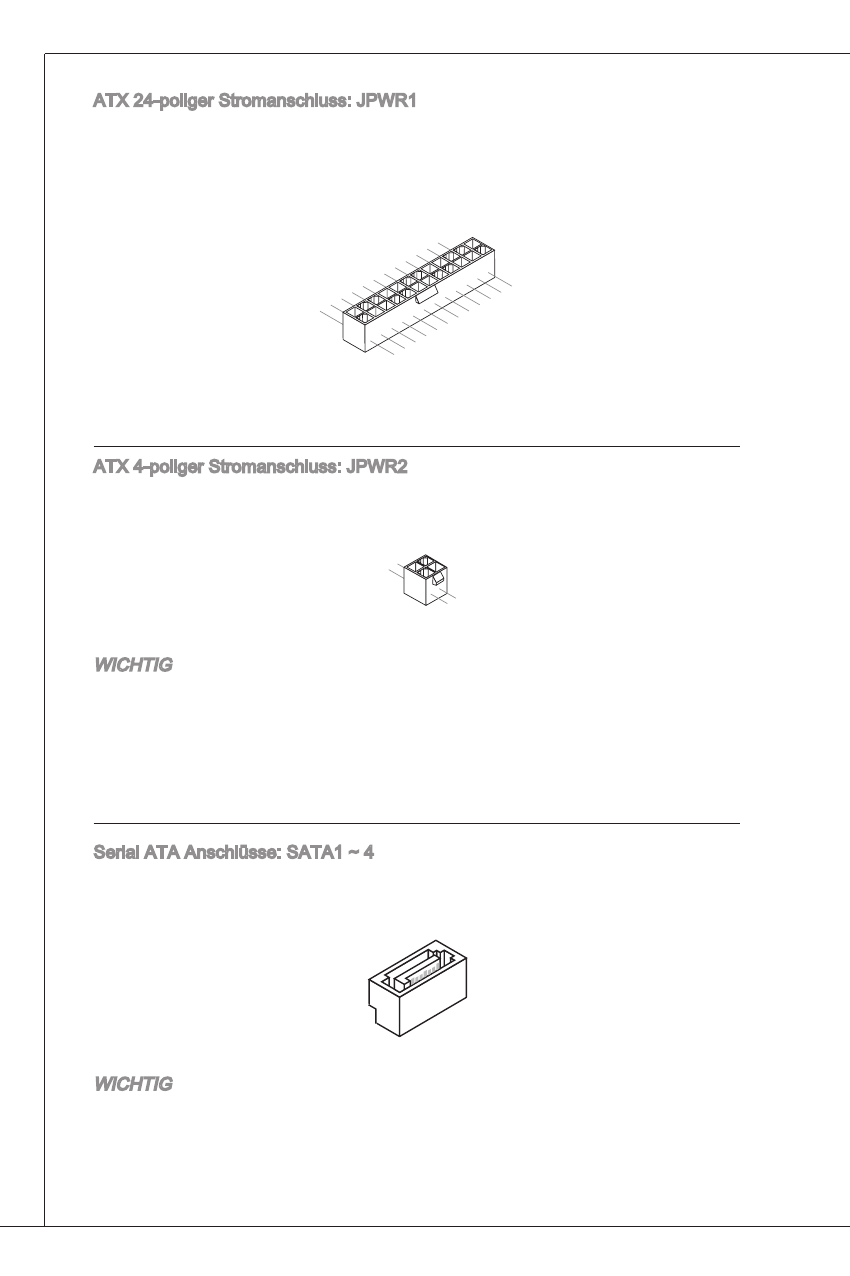

atX 24-poliger Stromanschluss: JPWR
Hier können Sie ein atX 24-Pin netzteil anschließen. Wenn Sie die Verbindung
herstellen, stellen Sie sicher, dass der Stecker in der korrekten ausrichtung ein-
gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den netzteilsteck-
er fest in den Steckersockel.
13.+
3.3V
1.+3
.3V
14.-1
2V
2.+3
.3V
15.G
roun
d
3.Gro
und
16.P
S-ON
#
4.+5
V
17.G
roun
d
5.Gro
und
18.G
roun
d
6.+5
V
19.G
roun
d
7.Gro
und
22.+
5V
10.+
12V
20.R
es
8.PW
R OK
23.+
5V
11.+1
2V
21.+
5V
9.5V
SB
24.G
roun
d
12.+
3.3V
atX 4-poliger Stromanschluss: JPWR2
dieser 4-poliger Stromanschluss wird verwendet, um die CPu mit Strom zu ver-
sorgen.
4.+1
2V
2.Gro
und
3.+1
2V
1.Gro
und
WiCHtiG
Stellen Sie die Verbindung aller drei anschlüsse mit einem angemessenem atX
netzteil sicher, um den stabilen Betrieb des Mainboards sicher zu stellen.
netzteile mit 350 Watt (und mehr) werden aus Gründen der Systemstabilität
dringend empfohlen.
Serial ata anschlüsse: Sata ~ 4
der anschluss ist ein hoch-Geschwindigkeit Schnittstelle der Serial ata. an jeden
anschluss kann eine Serial ata anschluss angeschlossen werden.
WiCHtiG
Bitte falten Sie das Serial ata kabel nicht in einem Winkel von 90 Grad. da dies
zu datenverlusten während der datenübertragung führt.
*
*
