67
MS-7677

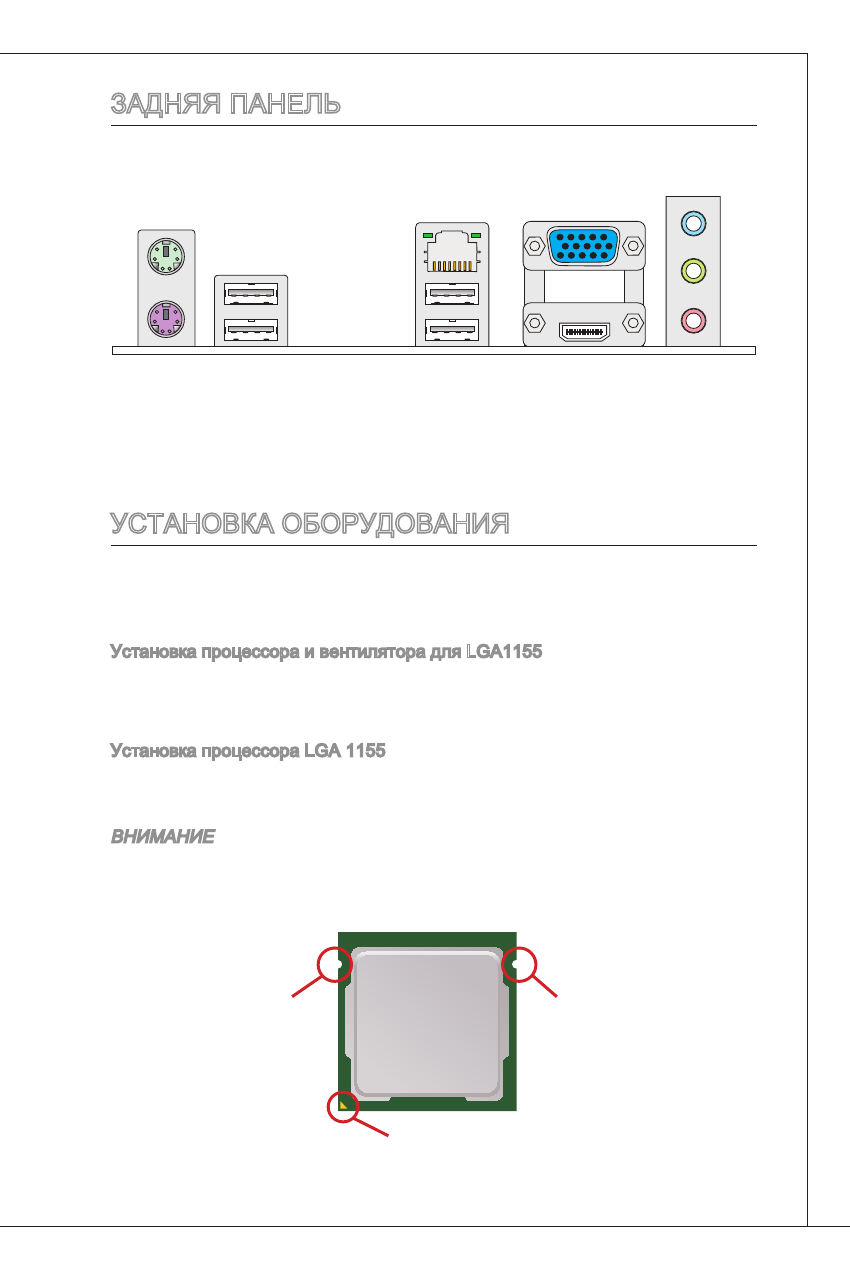

ЗАДНЯЯ ПАНЕЛЬ
Задняя панель предоставляет следующие разъемы:
УСТАНОВКА ОБОРУДОВАНИЯ
Эта глава посвящена вопросам установки процессора и модулей памяти, а
также установке перемычек на системной плате. При установке оборудования
будьте внимательны, следуйте указаниям по установке.
Установка процессора и вентилятора для LGa55
После установки процессора необходимо установить вентилятор для
предотвращения перегрева процессора. При отсутствии вентилятора перед
включение компьютера проконсультируйтесь с продавцом.
Установка процессора LGa 55
Вид процессора LGa 55 с внешней стороны. Не забудьте нанести
теплопроводящую пасту для более эффективного теплорассеивания.
ВНИМАНИЕ
Пожалуйста, используйте коробочный вентилятор процессора или другие
расширенные кулеры для поддержания стабильности системы.
Порт
мыши
Порт
клавиатуры
Порт VGa
Разъем
Lan
Порты uSB
Линейный
вход
Линейный
выход
Микрофон
Обратите внимание: Для вывода 8-канального звукового эффекта, 7-й и 8-й
каналы необходимо вывести через переднюю панель.
Ключ для установки
Жёлтый треугольник является индикатором конт.
Ключ для установки
Порты uSB
Порт HdMi
