i/oパネル

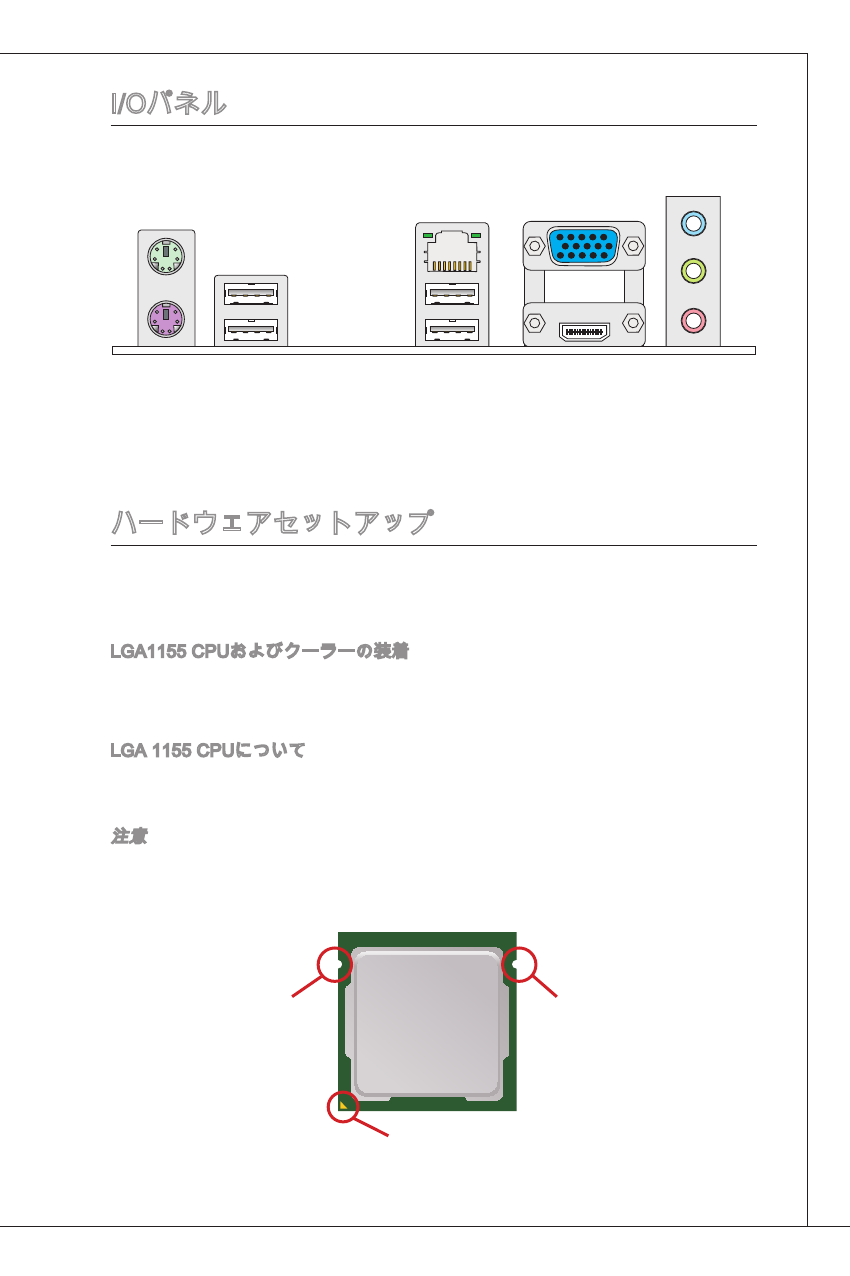

リアパネルの構成は以下の通りです。
ハードウェアセットアップ
この章ではハードウェアのインストール手順について説明します。インストー
ルに際して、各種コンポーネントの取り扱い及びインストール手順には最新の
注意を払ってください。
LGa55 CPuおよびクーラーの装着
CPuを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクが
CPuに密着するように確実に取り付けてください。もしクーラーが無い場合に
は販売店様にてご購入後ヒートシンクとクーラーを取り付けてください。
LGa 55 CPuについて
LGa 55 CPuのヒートスプレッダ側。効果的な放熱を行うために、シリコング
リスを塗布してください。
注意
ボックス型のCPuファンあるいは他の拡張クーラーを使用して、システムの安
定性を維持しています。
マウス
キーボード
VGaポート
Lan
uSBポート
Line-in
Line-out
MiC
注意: 8チャンネル音響のために、7番目と8番目のチャンネルは必ずフロントパ
ネルから出力してください。
位置決めの窪み
黄色い矢印マークが指した方向をピン
の方向に向けて装着します。
位置決めの窪み
uSBポート
HdMiポート
