6. Messa in servizio, funzionamento
Uscita 0 ... 10 V / 4 ... 20 mA (temperatura)
Schema di collegamento
Uscita 0 ... 10 V / 4 ... 20 mA (velocità dell'aria)
Tensione di alimentazione
Connessione elettrica
Gli strumenti sono concepiti per l'uso con bassissima tensione di
sicurezza (SELV). Per il collegamento elettrico degli apparecchio
valgono le specifiche tecniche degli stessi. Di regola, i sensori con
trasmettitori devono essere utilizzati con i valori medi del campo di
misura, in quanto possono verificarsi delle elevate deviazioni se utilizzati
con i valori limite. È opportuno mantenere costante la temperatura
ambiente all'elettronica del trasmettitore.
Il trasmettitore deve essere utilizzato con una tensione operativa
costante (±0,2 V). Il cliente è tenuto a evitare che si verifichino picchi di
corrente/tensione risultanti dall'accensione/dallo spegnimento.

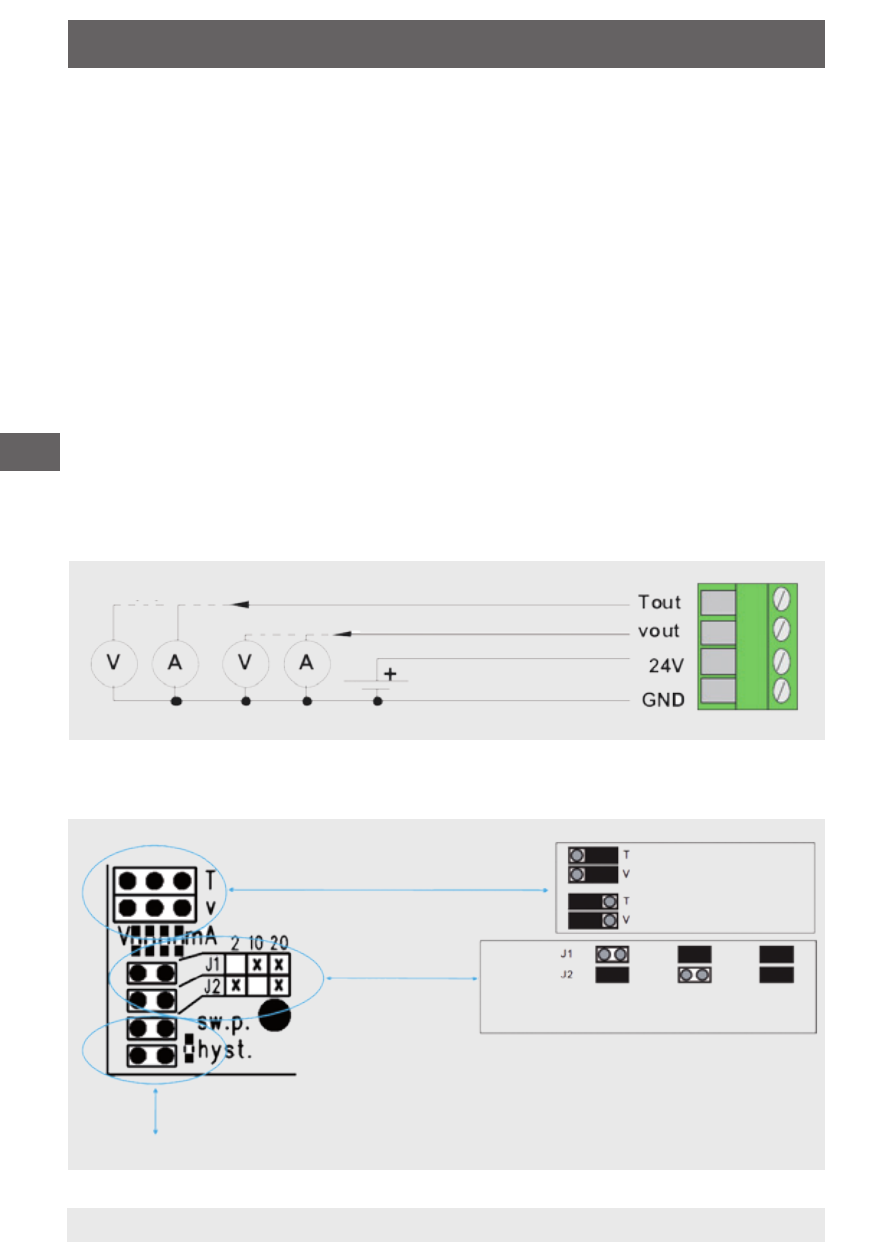

Schema di collegamento
Temperatura 4 ... 20 mA velocità
dell'aria 4 ... 20 mA
Temperatura 0 ... 10 mA velocità
dell'aria 0 ... 10 V
vedi messa in funzione dello strumento con opzione relè
Ponticelli:
Campo di misura: 2 m/s 10 m/s 20 m/s
Campo di misura
ponticello
Ponticello per la regolazione delle uscite (mA/V)
Le uscite possono essere regolate indipendentemente
