WIKA manual de instrucciones air2guide modelo A2G-20

40

E

40339556.02 04/2012 GB/D/F/E/I

6. Puesta en servicio, funcionamiento

Salida 0 ... 10 V / 4 ... 20 mA (temperatura)

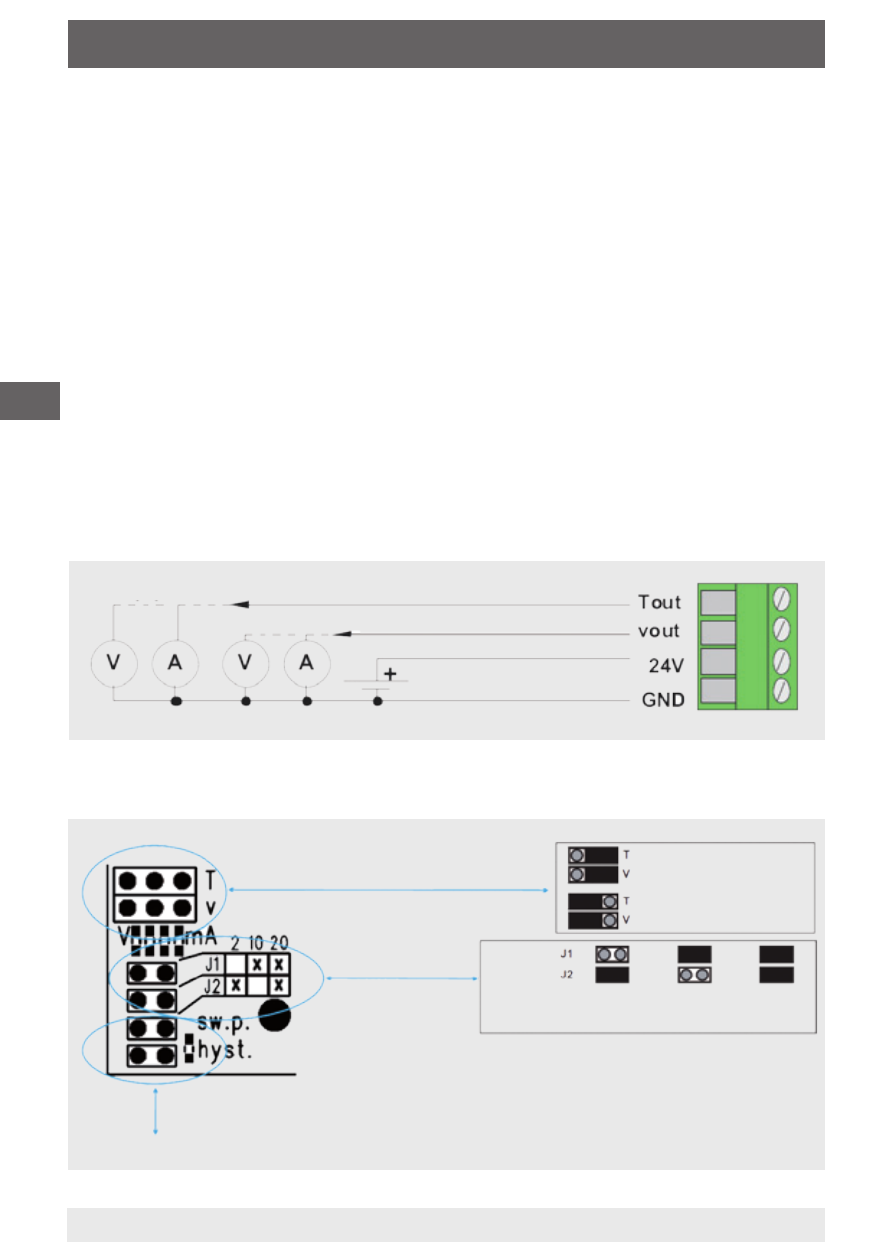

Esquema de conexión

Salida 0 ... 10 V / 4 ... 20 mA (velocidad del aire)

Tensión de alimentación

Conexión eléctrica

Los aparatos son previstos para la utilización con baja tensión de

protección (SELV). Para la conexión eléctrica de los aparatos se

aplican los datos técnicos de los aparatos. Si se utilizan sensores

con convertidores de medición, utilizarlos en el centro de la zona de

medición porque en las extremidades pueden manifestarse diferencias

elevadas. La temperatura ambiental de la electrónica de convertidores

de medición debe mantenerse constante.

Los convertidores de medición deben utilizarse con una tensión de

trabajo (±0,2 V) constante. Hay que evitar picos de corriente/tensión al

conectar/desconectar la tensión de alimentación.

Esquema de conexión

Temperatura 4 ... 20 mA
velocidad del aire 4 ... 20 mA

Temperatura 0 ... 10 V velocidad
del aire 0 ... 10 V

Véase Puesta en servicio de la opción con relé

Jumper:

Rango de medida: 2 m/s

10 m/s

20 m/s

Jumper del rango de
medida

Jumper para ajustar las salidas (mA/V)
Las dos salidas pueden ajustarse por separado.
