4. Aufbau und Funktion
D
■
Für erhöhten Temperaturbereich

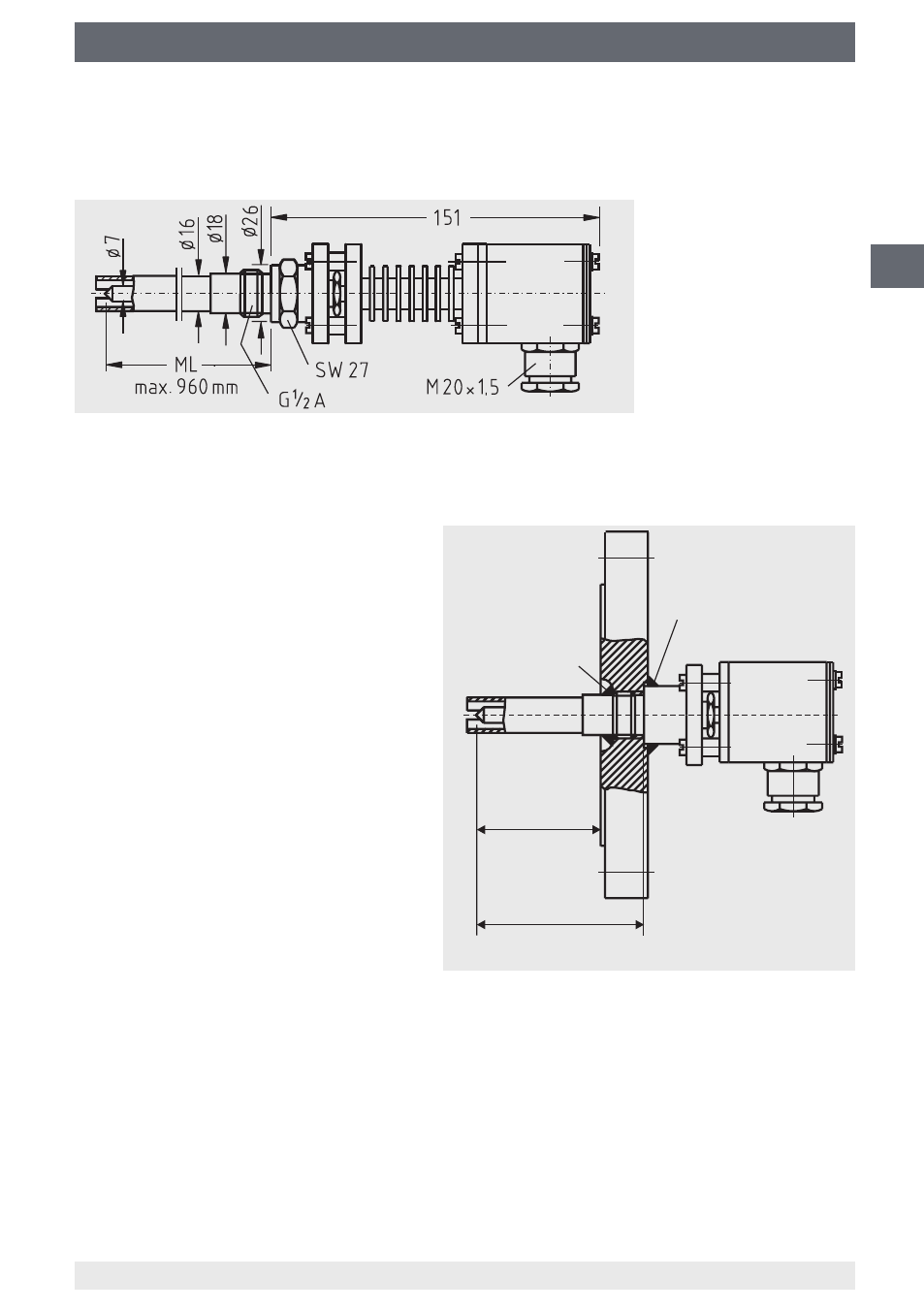

Ausführung mit Kühlrippenteil. Dieses kann sowohl an ein Gerät mit 25 mm ML als
auch an ein Gerät mit Verlängerungsrohr/Schutzrohr angebaut werden.
*) 20 bei Hochdrucksensor
Kühl-
rippenteil
■
Mit angebautem Flansch
Ausführung mit Flansch ab DN25
und ab PN6 oder ANSI, alle Formen
der Dichtfläche. Bei Ex-Geräten in
der Regel mit dem Fühlerteil dicht-
verschweißt (in diesem Falle ist der
6-kant nicht vorhanden).
Einbaulänge EL = ML - Flanschdicke
alternativ
dichtgeschweißt
Dichtschweißung
EL ab
Dichtfläche
Flansch
ML ab
Dichtfläche
Fühler
