WIKA Mode d‘emploi interrupteurs magnètiques à flotteur Type RSM et HIF 27
13333283.01 01/2010 GB/D/F
Il convient de s‘en tenir aux prescriptions en vigueur pour les installa-
tions électriques dans le pays d‘installation.
Il convient d‘étouper le passe-câble (2) sur le boîtier de raccordement
(1).
L‘utilisation des interrupteurs magnétiques á flotteur
sous charge inductive ou capacitive peut provoquer la
destruction du contact reed. Ceci peut entraîner le mauvais
fonctionnement de la commande située en aval ainsi que
des dommages corporels ou matériels.

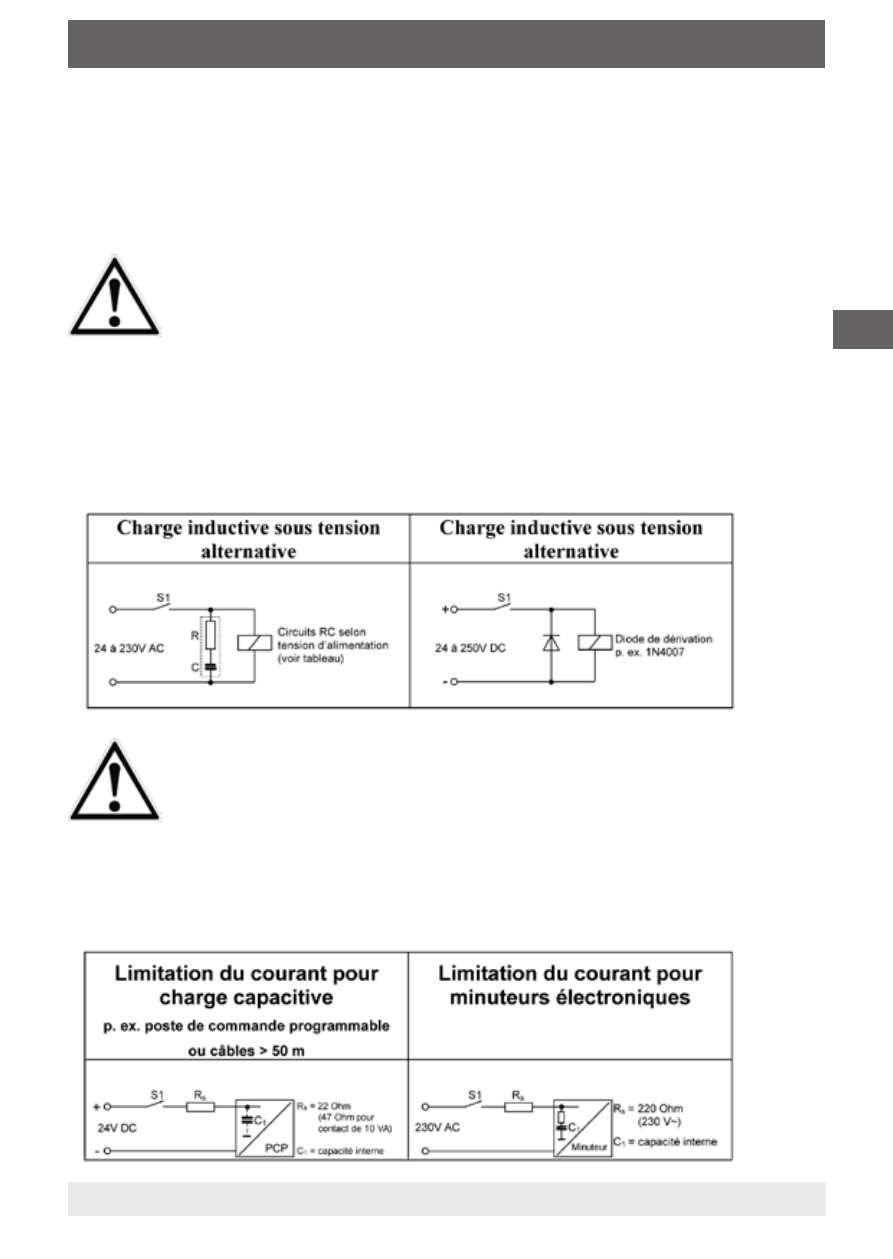

Sous charge inductive, les interrupteurs magnétiques
doivent être protégés par un circuit RC (voir annexe) ou par
une diode de dérivation.
En cas de charge capacitive, de conduites de plus de 50
m de long ou de raccord à des systèmes d‘automatisme
industriel à entrée capacitive, il faut monter en série une
résistance protectrice de 22 ohms ou de 47 ohms (avec
des contacts de 10 VA) afin de limiter de courant de crête.
Une résistance de 220 Ohm montée en série doit être utili-
sée lors d’un raccordement à un minuteur éléctronique.
3. Montage
